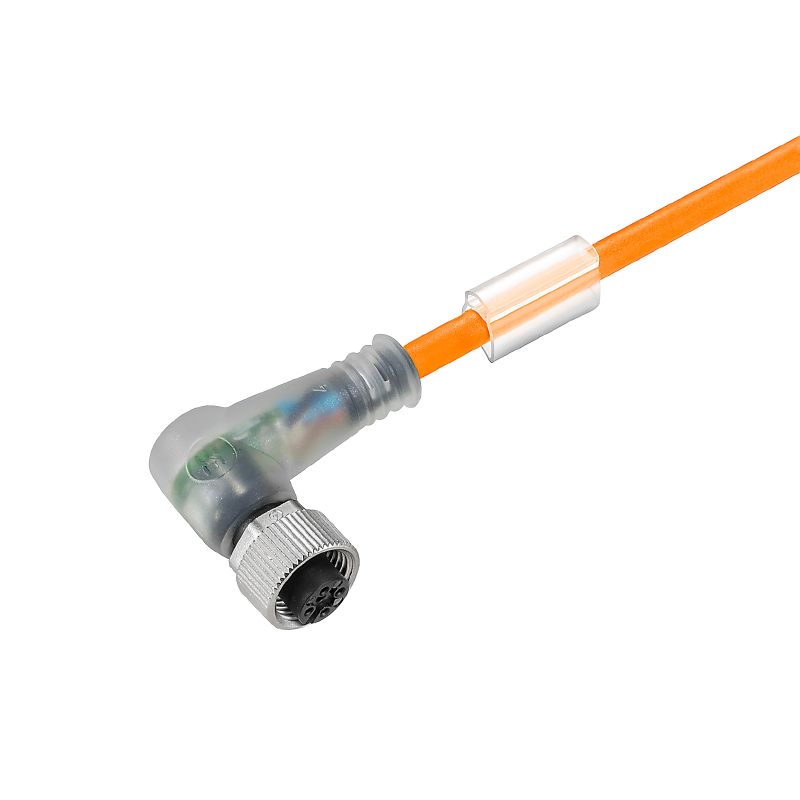

SAIL-M12BW-5-3LR0.6TOV
Przewód czujnik/element wykonawczy, M12, Liczba biegunów : 5, 0.6 m, Gniazdo, kątowe, Ekranowane: Nie, LED: Tak, Materiał płaszcza: PUR, Halogenki: Nie
Nr. produktu
2812670060
Właściwości
| Wersja | Przewód czujnik/element wykonawczy, M12, Liczba biegunów : 5, 0.6 m, Gniazdo, kątowe, Ekranowane: Nie, LED: Tak, Materiał płaszcza: PUR, Halogenki: Nie |
| Nr zam. | 2812670060 |
| Typ | SAIL-M12BW-5-3LR0.6TOV |
| GTIN (EAN) | 4064675343080 |
| Ilość | 1 szt. |
| Masa netto | 85 g |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | bd63baef-8092-4596-90c7-5b4daa22710b |
| Cykle gięcia | 10 mln |
| Długość kabla | 0,6 m |
| Ekranowane | Nie |
| Halogenki | Nie |
| Kodowanie kolorami |
brązowy
czarny niebieski biały szary |
| kolor płaszcza | pomarańczowy |
| Liczba biegunów | 5 |
| Materiał płaszcza | PUR |
| Nie zawiera LABS | Tak |
| Odporne na ściegi spawalnicze | Tak |
| Odporność na iskry spawalnicze | Tak |
| promień zgięcia min., ruchomy | 7,5 x średnica kabla |
| promień zgięcia, min., ułożony na stałe | 4 x średnica kabla |
| Przekrój żyły | 0,34 mm² |
| Przydatność do łańcucha ciągowego | Tak |
| Rdzeń zgodnie z UL AWM style | 10995 (80 °C / 300 V) |
| Sieciowane radiacyjnie | Nie |
| Wytrzymałość na skręcanie | 360 °/m |
| Zakres temperatur, stały | -40...80 °C |
| Zakres temperatur, zmienny, min. / maks. | -25...80 °C |
| Zewnętrzna okładzina zgodnie z UL AWM style | 20233 (80 °C / 300 V) |
| Średnica zewnętrzna | 5.2 mm ± 0.2 mm |
| kodowanie | Kodowanie A |
| LED | Tak |
| napięcie znamionowe | 24 V |
| Podstawowy materiał obudowy | PUR |
| Powierzchnia styku | pozłacany |
| Prąd znamionowy | 4 A |
| rozmiar klucza | 12 mm |
| Stopień ochrony |
IP65
IP66 IP67 IP68 po wkręceniu |
| Stopień zanieczyszczenia | 3 |
| Wykonanie | Gniazdo, kątowe |
| Zakres temperatury obudowy | -25…+85 °C |
| Ścieżka połączenia | M12 |
| napięcie znamionowe | 24 V |
| Wtyk po lewej | M12, Kodowanie A, IP68, styk żeński, zakrzywiony 90°, Tworzywo sztuczne, LED |
| Wtyk po prawej | Wolny koniec przewodu |
| Powiadomienie o zmianie produktu | [Technical change to 3 to 5-pole unshielded M12 cord sets](https://mdcop.weidmueller.com/mediadelivery/asset/900_318301) |
| Katalogi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Dopuszczenia |   |
| ROHS | Zgodny |
