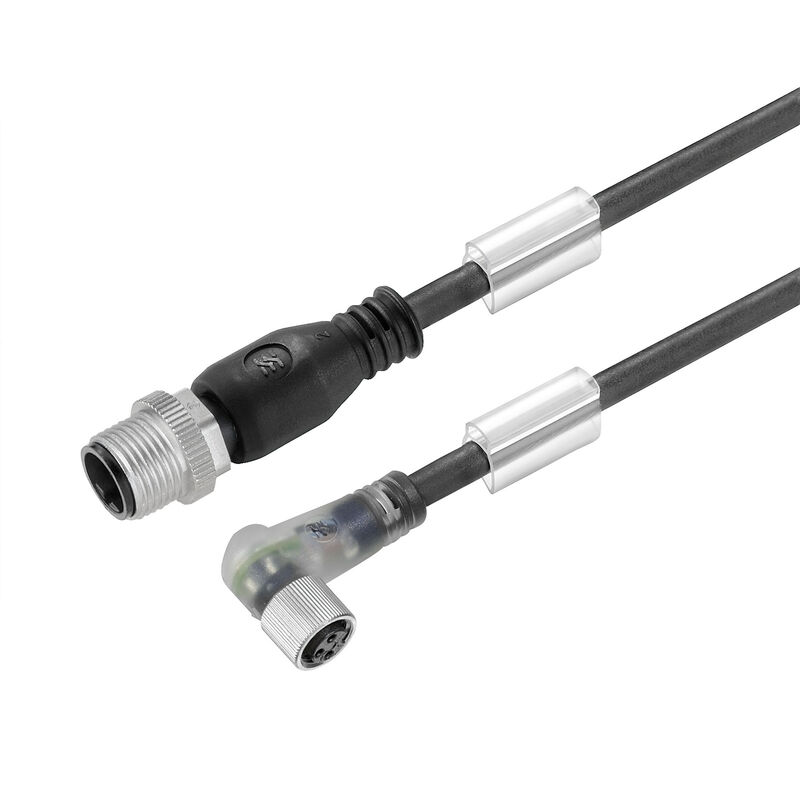

SAIL-M12GM8W-4L3.0V

Przewód czujnik/element wykonawczy, Kabel połączeniowy, M12 / M8, Liczba biegunów : 4, 3 m, złącze męskie, proste - złącze żeńskie, kątowe, Ekranowane: Nie, LED: Tak, Materiał płaszcza: PVC, Halogenki: Tak

Nr. produktu 1962300300

Właściwości

Ogólne dane zamówieniowe

Wersja	Przewód czujnik/element wykonawczy, Kabel połączeniowy, M12 / M8, Liczba biegunów : 4, 3 m, złącze męskie, proste - złącze żeńskie, kątowe, Ekranowane: Nie, LED: Tak, Materiał płaszcza: PVC, Halogenki: Tak
Nr zam.	1962300300
Typ	SAIL-M12GM8W-4L3.0V
GTIN (EAN)	4032248643363
Ilość	1 szt.

Wymiary i masa

Masa netto

105 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)	6c, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Specyfikacje techniczne kabla

Długość kabla	3 m
Ekranowane	Nie
Halogenki	Tak
izolacja	PVC
Kodowanie kolorami	brązowy biały niebieski czarny
kolor płaszcza	czarny
Konfigurowalna długość kabla	Nie
Liczba biegunów	4
Materiał płaszcza	PVC
Odporne na ściegi spawalnicze	Nie
Odporność na iskry spawalnicze	Nie
Przekrój żyły	0,25 mm²
Przydatność do łańcucha ciągowego	Nie
Sieciowane radiacyjnie	Nie
Wytrzymałość na skręcanie	0 °/m
Zakres temperatur, stały	-30...80 °C
Zakres temperatur, zmienny, min. / maks.	-5...80 °C
Zewnętrzna okładzina zgodnie z UL AWM style	2464 (80 °C / 300 V)
Średnica zewnętrzna	4.8 mm ± 0.2 mm

Dane ogólne techniczne

Cykle wpinania	≥ 100
kodowanie	M12 = kodowanie A, M8 = brak
LED	Tak
Materiał pierścienia gwintowanego	odlew ciśnieniowy cynkowy
Moment dokręcający	M8: 0,5 - 0,6 Nm M12: 0,8 - 1,2 Nm
napięcie znamionowe	24 V
Podstawowy materiał obudowy	PUR
Powierzchnia styku	pozłacany
Prąd znamionowy	4 A
Stopień ochrony	IP67 IP68 po wkręceniu IP65 IP66
Stopień zanieczyszczenia	3
Wykonanie	złącze męskie, proste - złącze żeńskie, kątowe
Wytrzymałość izolacji	10⁸ Ω
Zakres temperatury obudowy	-25…+85 °C
zmostkowany	Nie
Ścieżka połączenia	M12 / M8

Właściwości elektryczne

napięcie znamionowe	24 V
Wytrzymałość izolacji	10⁸ Ω

Standardy ogólne

Norma dot. łączników wtykowych

IEC 61076-2-101
IEC 61076-2-104

Normy

Norma dot. łączników wtykowych

IEC 61076-2-101
IEC 61076-2-104

wtyki lewe

Wtyk po lewej

M12, Kodowanie A, IP69, styk męski, prosty, Tworzywo sztuczne, nieekranowane

wtyki prawe

Wtyk po prawej

M8, IP69, styk żeński, zakrzywiony 90°, Tworzywo sztuczne, LED, nieekranowane

zdjęcia produktów

Nagłówek obrazu-03	Rysunek wymiarowy
Podpis obrazu-03	Male, straight
Nagłówek obrazu-04	Rysunek wymiarowy
Podpis obrazu-04	Angled socket
Nagłówek obrazu-05	Schemat biegunów
Podpis obrazu-05	Male
Nagłówek obrazu-06	Schemat biegunów
Podpis obrazu-06	Socket
Nagłówek obrazu-08	Idealne narzędzie: Screwty ^{® z regulacją momentu obrotowego}
Podpis obrazu-08	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Pobieranie

Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1962300300)
Powiadomienie o zmianie produktu	[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623) [EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)
Broszury	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Klasyfikacje

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11
ECLASS 14.0	27-06-03-11
