SAIP-M12BW-4-2.0U
SAIP-M12BW-4-2.0U
Rozměrový výkres
Angled socket
SAIP-M12BW-4-2.0U
Schéma pólů
Socket
SAIP-M12BW-4-2.0U
Schéma připojení
SAIP-M12BW-4-2.0U
Ideální nástroj: Screwty ® s momentovou funkcí
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIP-M12BW-4-2.0U

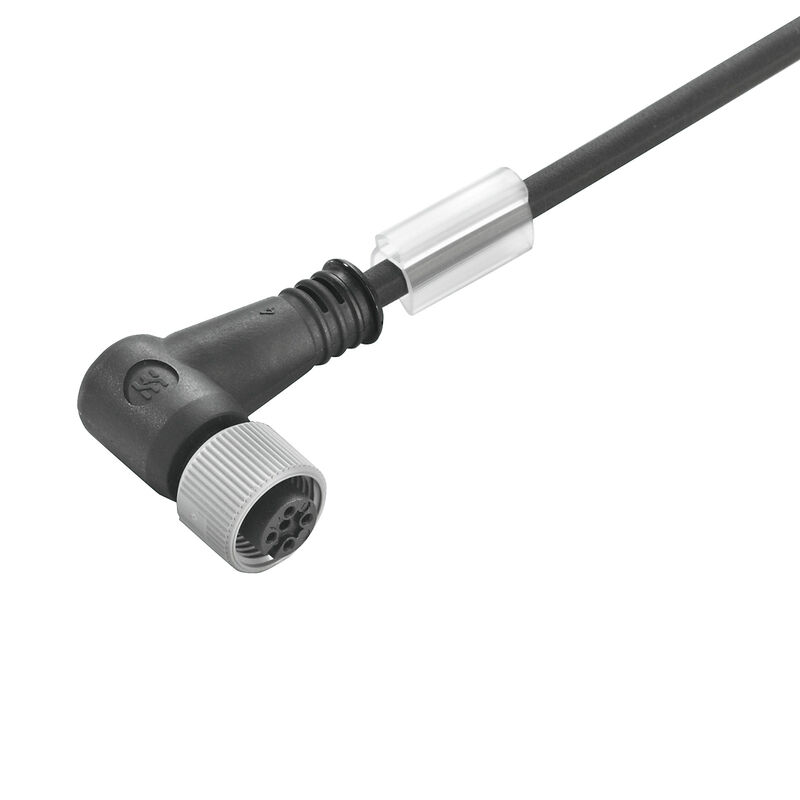

Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 4, 2 m, Samice, zahnutý, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1108780200
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 7 Příbuzné výrobky 7
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E307231

Všeobecné objednací údaje

Változat
Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 4, 2 m, Samice, zahnutý, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Order No.
1108780200
Tipo
SAIP-M12BW-4-2.0U
GTIN(EAN)
4032248924639
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
64.24 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Barva opláštění
černá (podobná odstínu RAL 9005)
Bending cycles at torsion
> 5 Mio.
Colour coding
hnědá
bílá
modrá
černá
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Cykly ohybu
12 mil.
Délka kabelu
2 m
Halogen
Ne
Hydrolyse- und mikrobenbeständig
Ano
Irradiation crosslinked
Ne
Izolace
PP
Konfigurierbare Kabellänge
Ne
LABS-frei
Ano
Length of torsion
1 m
Number of poles
4
Odolnost proti šíření ohně
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2
Odolnost vůči olejům
Yes
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Outside diameter
4.1 mm + 0.15 mm
Poloměr ohybu, min., pohyblivý
10 x průměr kabelu
Poloměr ohybu, min., stacionární
5 *průměr
Počet vodičů
4
Průřez jádra
0.34 mm²
Resistant to welding beads
Ne
Rychlost
3.33 m/s
Sheath material
PUR
Stíněný
Ne
Temperature range, moving
-25...60 °C
Temperature range, stationary
-50...80 °C
Torsion resistance
180 °/m
Vhodné pro nosiče kabelů
Ano
Welding spark resistance
Ne
Zrychlení
5 m/s²

Všeobecné technické údaje

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
250 V
Jmenovitý proud
4 A
Kódování
A-kódování
LED
Ne
Materiál kroužku se závitem
Plast
Odpor izolace
108 Ω
Povrch kontaktu
Pozlacené
propojeno můstkem
Ne
Připojovací závit
M12
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP 65
IP66
IP67
IP68
přišroubované
Utahovací moment
M12 (plastová matice): 0,6 - 0,8 Nm
Verze
Samice, zahnutý
Závažnost znečištění
3

Elektrické vlastnosti

Szigetelési ellenállás
108 Ω
Tension nominale
250 V

Obecné standardy

Certificate no. (cULus)
E307231
Kontaktdon Norm
IEC 61076-2-101

Standardy

Вилочный разъем, стандарт
IEC 61076-2-101

Konektor, vlevo

Zástrčka vlevo
M12, A-kódování, IP69, Kontakt samec, S úhlem 90°, Plast, nestíněné

Konektor, pravý

Zástrčka vpravo
volný konec vodiče

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
