SU 10.16HP/03/180F 3.5AG BK BX
SU 10.16HP/03/180F 3.5AG BK BX

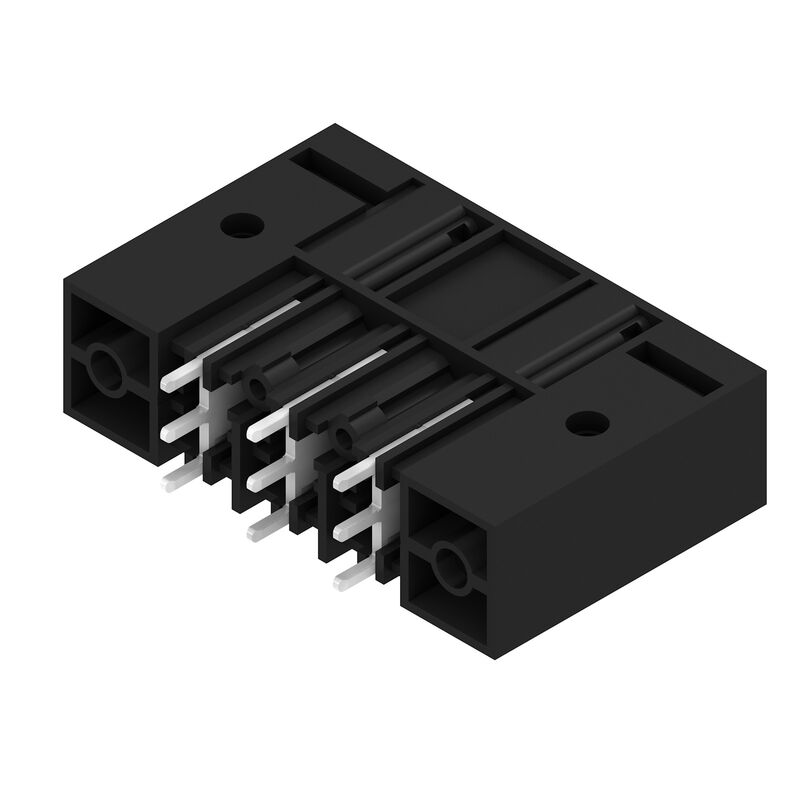

Product image
SU 10.16HP/03/180F 3.5AG BK BX

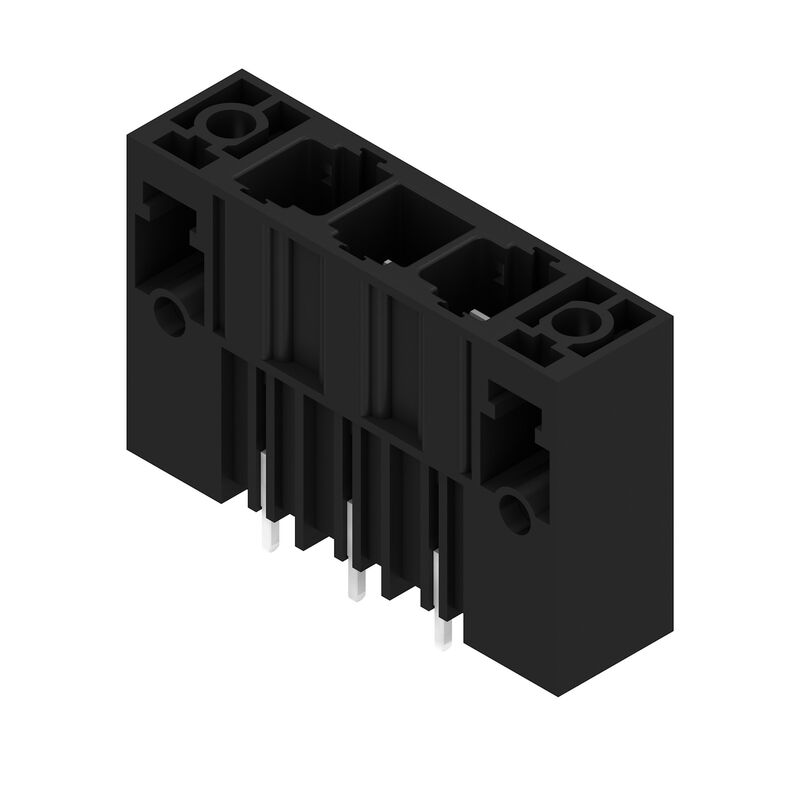

Product image
SU 10.16HP/03/180F 3.5AG BK BX
Dimensional drawing
SU 10.16HP/03/180F 3.5AG BK BX
Example of use

SU 10.16HP/03/180F 3.5AG BK BX

Conector para placa c.i., Conector macho, Brida de sujeción, Conexión por soldadura THT, 10.16 mm, Número de polos: 3, 180°, Longitud del terminal de soldadura (l): 3.5 mm, Plateado, negro, Caja

Produkt-ID 1813660000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 1 Är en motdel till 2 Använda produkter 5
Zulassungen Datos generales para pedido Abmessungen und Gewichte Conformidad medioambiental del producto Especificaciones del sistema Werkstoffdaten Bemessungsdaten nach IEC Données nominales selon CSA UL 1059에 따른 정격 데이터 Packing Indicación importante Classifications

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

Datos generales para pedido

Version
Conector para placa c.i., Conector macho, Brida de sujeción, Conexión por soldadura THT, 10.16 mm, Número de polos: 3, 180°, Longitud del terminal de soldadura (l): 3.5 mm, Plateado, negro, Caja
Order No.
1813660000
Type
SU 10.16HP/03/180F 3.5AG BK BX
GTIN (EAN)
4032248297887
Qty.
36 Pezzo
製品データ
IEC: 1000 V / 78.3 A
UL: 300 V / 60 A
패키징
박스

Abmessungen und Gewichte

Depth
13,6 mm
Depth (inches)
0,535 inch
Height
35,5 mm
Hauteur (pouces)
1,398 inch
Hauteur version la plus basse
32 mm
Width
50,8 mm
Szélesség (coll)
2 inch
Net weight
19,6 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme sin exención
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Especificaciones del sistema

Product family
OMNIMATE Power - Serie BU/SU 10.16HP
Type of connection
Conexión de tarjetas
Mounting onto the PCB
Raccordement soudé THT
Pitch in mm (P)
10,16 mm
Pitch in inches (P)
0,4 "
Outgoing elbow
180°
Number of poles
3
Number of solder pins per pole
3
Solder pin length (l)
3,5 mm
Solder pin length tolerance
+0.1 / -0.3 mm
Solder pin dimensions
1.2 x 1.1 mm
Solder pin dimensions = d tolerance
+0,1 / -0,1 mm
Bestückungsloch-Durchmesser (D)
1,6 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 in mm
20,32 mm
L1 in inches
0,8 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
Safe from finger touch, plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged
Volume resistance
2.00 mΩ
Can be coded
Yes
Tightening torque
  • Torque type:
    Mounting screw, PCB
  • Usage information:
    • Thickness:
      • min.:
        1,44 mm
      • max.:
        1,76 mm
    • Tightening torque:
      • min.:
        0,25 Nm
      • max.:
        0,3 Nm
    • Recommended screw:
      • Part number:
        2812340000
    • Thickness:
      • min.:
        2,88 mm
      • max.:
        3,52 mm
    • Tightening torque:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
    • Recommended screw:
      • Part number:
        2812340000
    • Thickness:
      • min.:
        1,44 mm
      • max.:
        3,52 mm
    • Tightening torque:
      • min.:
        0,8 Nm
      • max.:
        0,9 Nm
    • Recommended screw:
      • Part number:
        2812290000

Werkstoffdaten

Insulating material
PBT GF
Colour
negro
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
相比漏电起痕指数（CTI）
≥ 200
Insulation resistance
≥ 108 Ω
UL 94 가연성 등급
V-0
Contact material
Copper alloy
Contact surface
посеребренные
Skiktstruktur för lödanslutningen
≥ 3 µm Ag
Schichtaufbau - Steckkontakt
≥ 3 µm Ag
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
120 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
78,3 A
Rated current, max. number of poles (Tu=20°C)
67,9 A
Rated current, min. number of poles (Tu=40°C)
70,6 A
Rated current, max. number of poles (Tu=40°C)
61,3 A
Rated voltage for surge voltage class / pollution degree II/2
1.000 V
Rated voltage for surge voltage class / pollution degree III/2
1.000 V
Rated voltage for surge voltage class / pollution degree III/3
690 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
8 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
8 kV
Short-time withstand current resistance
3 x 1 сек. с 1000 A
Clearance, min.
8,9 mm
Creepage distance, min.
10,5 mm

Données nominales selon CSA

Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
300 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
60 A
Rated current (Use group C / CSA)
60 A
Rated current (Use group D / CSA)
5 A

UL 1059에 따른 정격 데이터

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Rated voltage (Use group F / UL 1059)
600 V
Nennstrom (Use group B / UL 1059)
60 A
Rated current (Use group C / UL 1059)
60 A
Rated current (Use group D / UL 1059)
5 A
Clearance distance, min.
8,9 mm
Creepage distance, min.
10,5 mm
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packing

Packaging
Caja
VPE length
353 mm
VPE width
137 mm
VPE height
48 mm

Indicación importante

IPC conformity
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notes

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois
