Właściwości

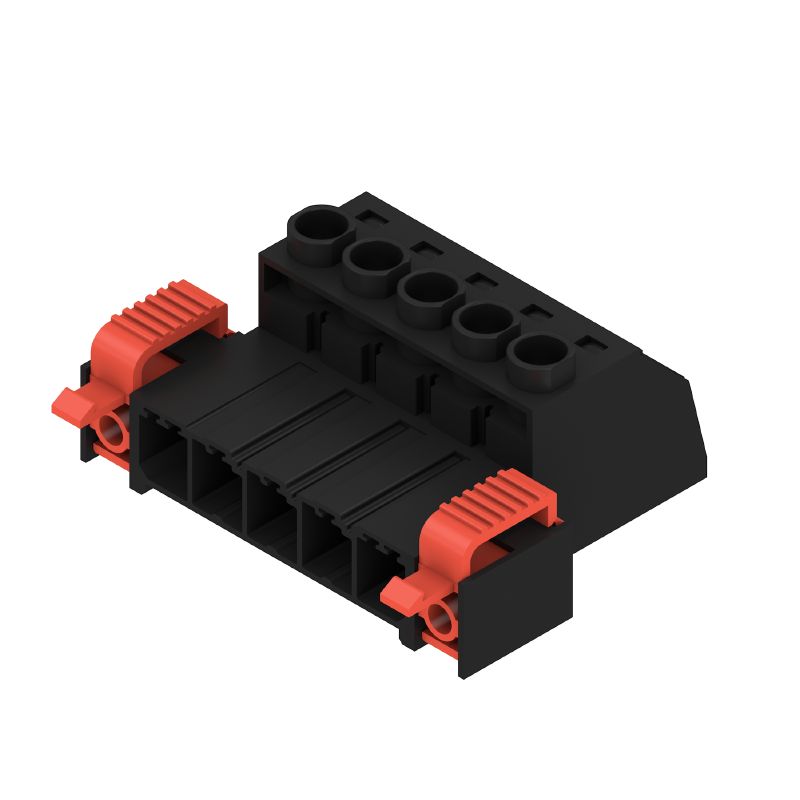

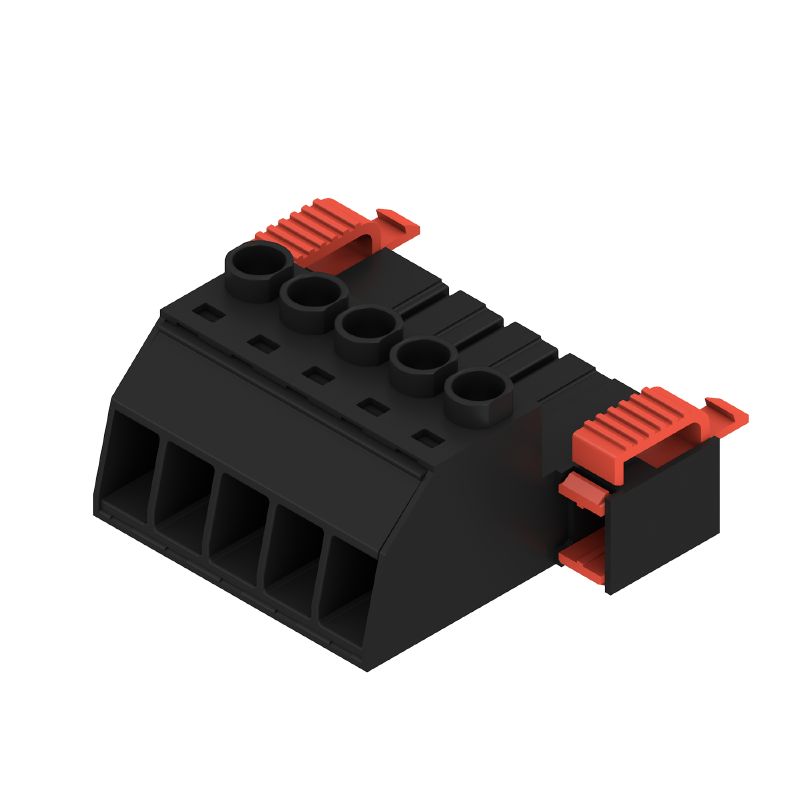

| Wersja | Złącze wtykowe do druku, wtyk męski, 7.62 mm, Liczba biegunów: 5, 180°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 6 mm², skrzynia |
| Nr zam. | 1950910000 |
| Typ | SVZ 7.62HP/05/180FC SN BK BX |
| GTIN (EAN) | 4032248629787 |
| Ilość | 50 szt. |
| parametry produktu |
IEC: 1000 V / 57 A / 0.2 - 10 mm² UL: 600 V / 42 A / AWG 24 - AWG 8 |
| opakowanie | skrzynia |
| Głębokość | 47,28 mm |
| Głębokość (cale) | 1,861 inch |
| Wysokość | 23,1 mm |
| Wysokość (cale) | 0,909 inch |
| Szerokość | 53,34 mm |
| Szerokość (cale) | 2,1 inch |
| Masa netto | 27,78 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Rodzina produktów | OMNIMATE Power - seria BV/SV 7.62HP |
| Rodzaj przyłącza | Przyłącze pola |
| Metoda wykonywania złącz | Przyłącze z jarzmem |
| Raster w mm (P) | 7,62 mm |
| Raster w calach (P) | 0,3 " |
| Kierunek odejścia przewodu | 180° |
| Liczba biegunów | 5 |
| L1 in mm | 30,48 mm |
| L1 w calach | 1,2 " |
| Liczba rzędów | 1 |
| liczba rzędów z biegunami | 1 |
| Przekrój pomiarowy | 6 mm² |
| zabezpieczenie przed dotykiem wg DIN VDE 57 106 | zabezpieczony przed dotknięciem palcami |
| zabezpieczenie przed dotykiem wg DIN VDE 0470 | IP 20 w stanie wetkniętym |
| Stopień ochrony | IP20 |
| Rezystancja skrośna | 4,50 mΩ |
| element kodowany | Tak |
| Długość odizolowania | 12 mm |
| Moment obrotowy dociągający, min. | 0,5 Nm |
| Moment obrotowy dociągający, maks. | 0,6 Nm |
| śruba dociskowa | M 3 |
| końcówka wkrętaka | 0,6 x 3,5 |
| Cykle wpinania | 25 |
| Materiał izolacyjny | PA GF |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | II |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 500 |
| Klasa palności wg UL 94 | V-0 |
| podstawowy materiał styku | Stop Cu |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Struktura warstwowa wtyku | 4...6 µm Sn błyszczące |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 125 °C |
| Zakres temperatur montaż, min. | -25 °C |
| Zakres temperatur montaż, max. | 125 °C |
| Zakres zaciskania, min. | 0,2 mm² |
| Zakres zaciskania, maks. | 6 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 22 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| jednodrutowe, min. H05(07) V-U | 0,2 mm² |
| jednodrutowe, maks. H05(07) V-U | 6 mm² |
| cienkodrutowe, min. H05(07) V-K | 0,5 mm² |
| cienkodrutowe, maks. H05(07) V-K | 10 mm² |
| z AEH z kołnierzem DIN 46 228/4, min. | 0,25 mm² |
| z AEH z kołnierzem DIN 46 228/4, maks. | 6 mm² |
| z tulejką zaciskową, DIN 46228 pt 1, min. | 0,25 mm² |
| z końcówką kablową wg DIN 46 228/1, maks. | 6 mm² |
| Sprawdzian trzpieniowy EN 60999 a x b; ø | 2,8 mm x 2,0 mm; 2,4 mm |
| Zaciskany przewód |
|
| Tekst referencyjny |
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego. |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 57 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 41 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 41 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 41 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 1 000 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 1 000 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 800 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 6 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 8 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 8 kV |
| odporność na zwarcia | 3 x 1s z 420 A |
| Odstęp izolacyjny po izolacji, min. | 13,8 mm |
| Odstęp izolacyjny powietrzny, min. | 13,56 mm |
| Instytut (CSA) | CSA |
| Nr certyfikatu (CSA) | 200039-1534443 |
| Napięcie znamionowe (grupa użytkowa B / CSA) | 600 V |
| Napięcie znamionowe (grupa użytkowa C / CSA) | 600 V |
| Napięcie znamionowe (grupa użytkowa D / CSA) | 600 V |
| Prąd znamionowy (grupa użytkowa B / CSA) | 35 A |
| Prąd znamionowy (grupa użytkowa C / CSA) | 35 A |
| Prąd znamionowy (grupa użytkowa D / CSA) | 5 A |
| przekrój przyłącza przewodu AWG, min. | AWG 24 |
| przekrój przyłącza przewodu AWG, maks. | AWG 10 |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Instytut (cURus) | CURUS |
| Nr certyfikatu (cURus) | E60693 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 600 V |
| Napięcie znamionowe (grupa użytkowa C / UL 1059) | 600 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 600 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 42 A |
| Prąd znamionowy (grupa użytkowa C / UL 1059) | 42 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 5 A |
| przekrój przyłącza przewodu AWG, min. | AWG 24 |
| przekrój przyłącza przewodu AWG, maks. | AWG 8 |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| opakowanie | skrzynia |
| Długość VPE | 336 mm |
| Szerokość VPE | 147 mm |
| Wysokość VPE | 89 mm |
| Test: wytrzymałość znaczników |
|
| Test: nieprawidłowe połączenie (brak możliwości wymiany) |
|
| Test: przekrój zaciskowy |
|
| Test uszkodzenia i przypadkowego poluzowania przewodników |
|
| Test wyciągania |
|
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Uwagi |
|
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_71468) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1950910000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1950910000) |
| Powiadomienie o zmianie produktu |
[20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161)
[20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) [Packing change of BVZ 7.62HP and SVZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317459) [Änderung der Verpackung BVZ 7.62HP und SVZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317460) |
| Dokumentacja użytkownika | [QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78421) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
