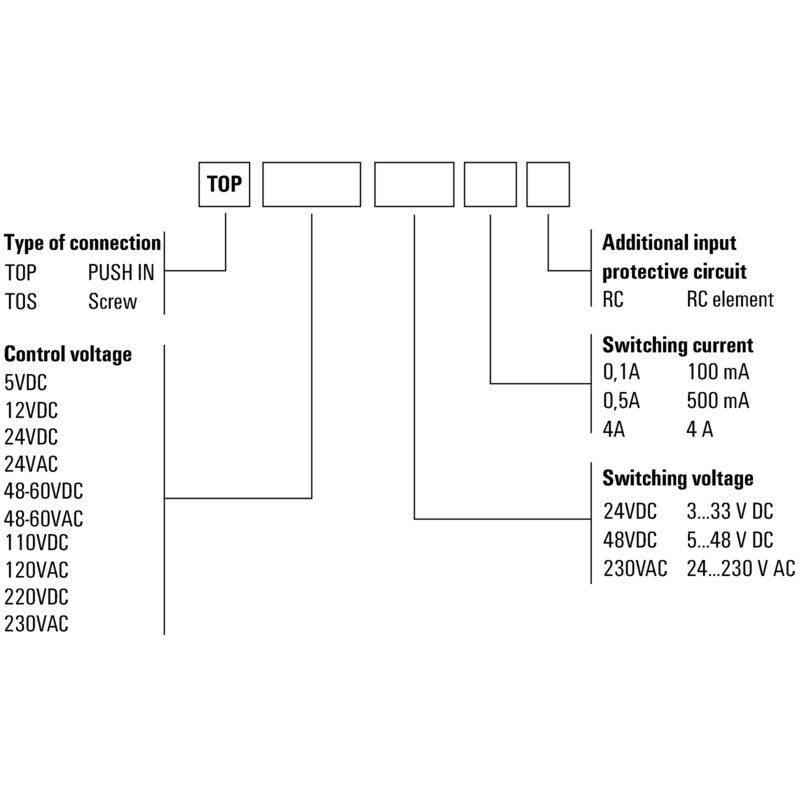

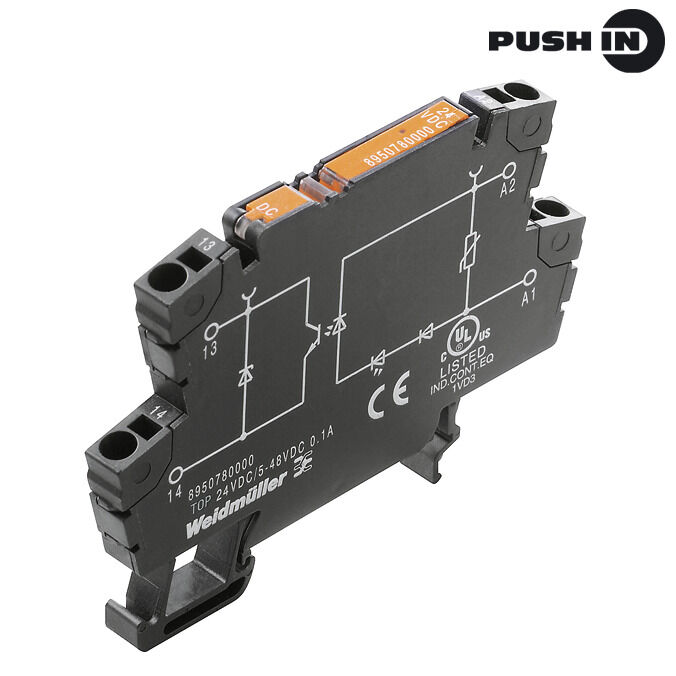

TOP 220VDC/48VDC 0,5A
TERMOPTO, Przekaźnik półprzewodnikowy, Znamionowe napięcie sterowania: 220 V DC +10 % / -15 % , znamionowe napięcie załączające: 5...48 V DC, prąd trwały: 0,5 A, PUSH IN
Właściwości
| Wersja | TERMOPTO, Przekaźnik półprzewodnikowy, Znamionowe napięcie sterowania: 220 V DC +10 % / -15 % , znamionowe napięcie załączające: 5...48 V DC, prąd trwały: 0,5 A, PUSH IN |
| Nr zam. | 8951010000 |
| Typ | TOP 220VDC/48VDC 0,5A |
| GTIN (EAN) | 4032248742363 |
| Ilość | 10 szt. |

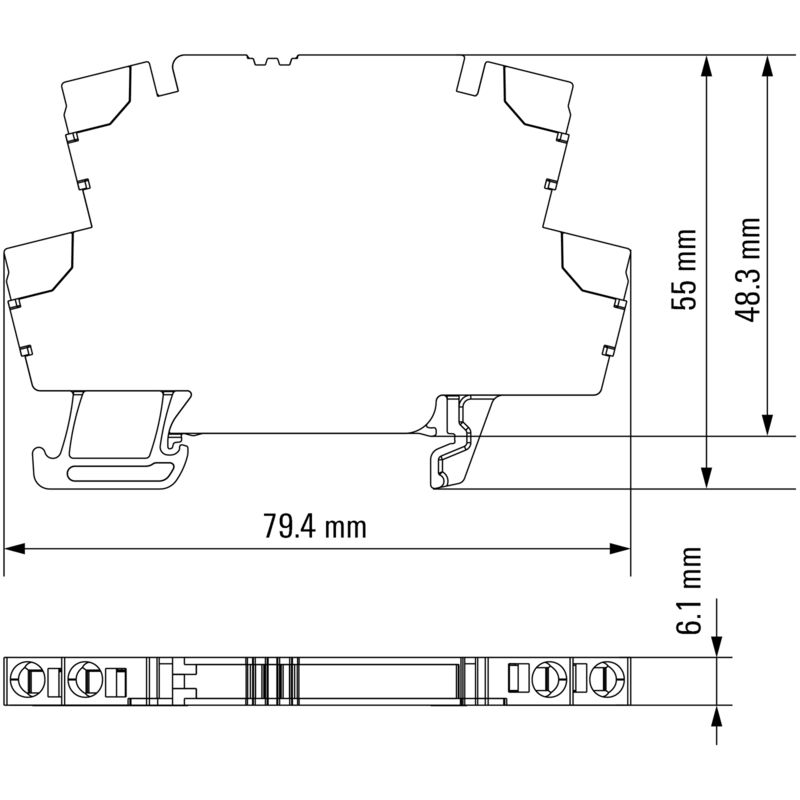

| Głębokość | 55 mm |
| Głębokość (cale) | 2,165 inch |
| Wysokość | 79,4 mm |
| Wysokość (cale) | 3,126 inch |
| Szerokość | 6,1 mm |
| Szerokość (cale) | 0,24 inch |
| Masa netto | 19,5 g |
| Temperatura magazynowania | -40 °C...80 °C |
| Temperatura eksploatacyjna | -20 °C...60 °C |
| Wilgotność | 5–95% wilgotności wzgl., Tu = 40 °C, bez kondensacji |
| MTTF | 2 500 a |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Znamionowe napięcie sterowania | 220 V DC +10 % / -15 % |
| znamionowy prąd sterujący | 1,65 mA DC |
| moc znamionowa | ≤ 360 mW |
| Wskazanie statusu | Zielona dioda LED |

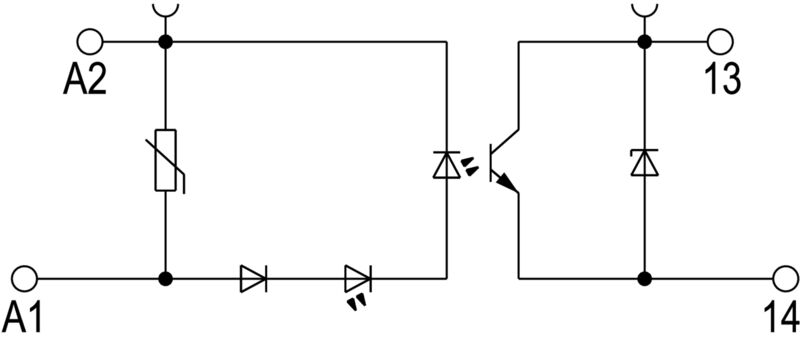

| uk?ad ochronny |
warystor
Zabezpieczenie przez pomieszaniem biegunów |
| Częstotliwość wejściowa | 200 Hz |
| znamionowe napięcie załączające | 5...48 V DC |
| Ciągły prąd | 0.5 A (DC1) |
| znamionowy prąd załączający | 500 mA |
| Kategoria obciążenia | DC1 |
| Napięcie łączeniowe DC, max. | 48 V |
| Opóźnienie włączenia | <18 µs |
| Opóźnienie wyłączenia | <340 µs |
| spadek napięcia przy maks. obciążeniu | < 1 V |
| Prąd upływowy | <10 µA |
| odporny na zwarcia | Nie |
| Obwód ochronny strona obciążenia | Dioda zwrotna |
| Typ zestyku | 1 zestyk zwierny (Tranzystor) |
| maks. częstotliwość przełączeniowa (napięcie sterujące DC) | 200 Hz |
| Szyna | TS 35 |
| Dostępność przycisku testowego | Nie |
| Barwny | czarny |
| Komponent o klasie palności UL94 |
|
| Napięcie znamionowe | 300 V |
| Stopień zanieczyszczenia | 2 |
| Kategoria przepięciowa | III |
| odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia | > 3 mm |
| wytrzymałość napięciowa strona sterowania - strona obciążenia | 1,2 kVeff / 1 min. |
| udarowe napięcie wytrzymywane | 4 kV (1,2/50 µs) |
| Stopień ochrony | IP20 |
| Nr certyfikatu (cULus) | E223474 |

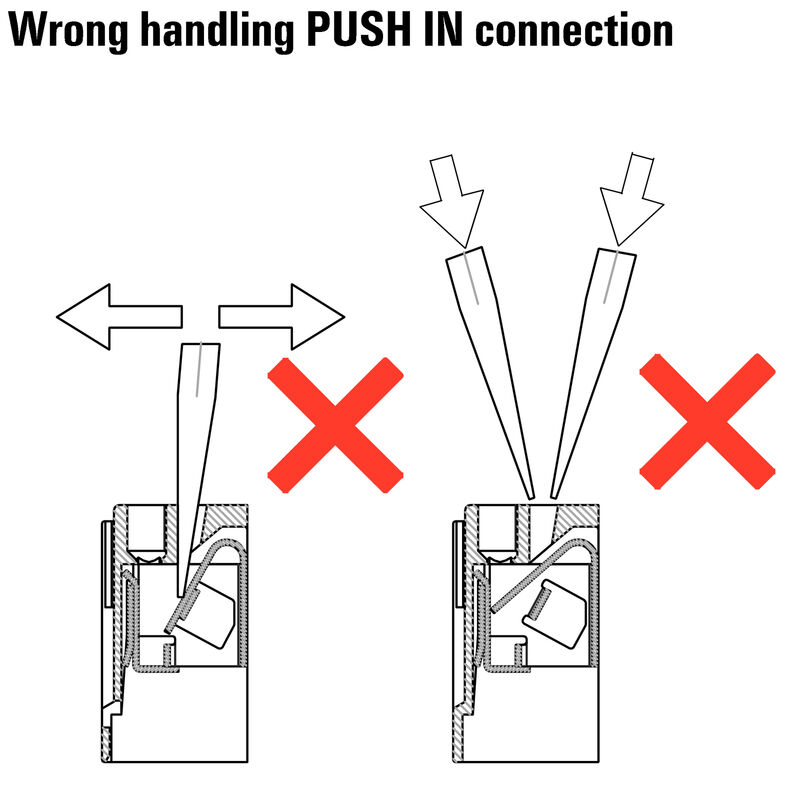

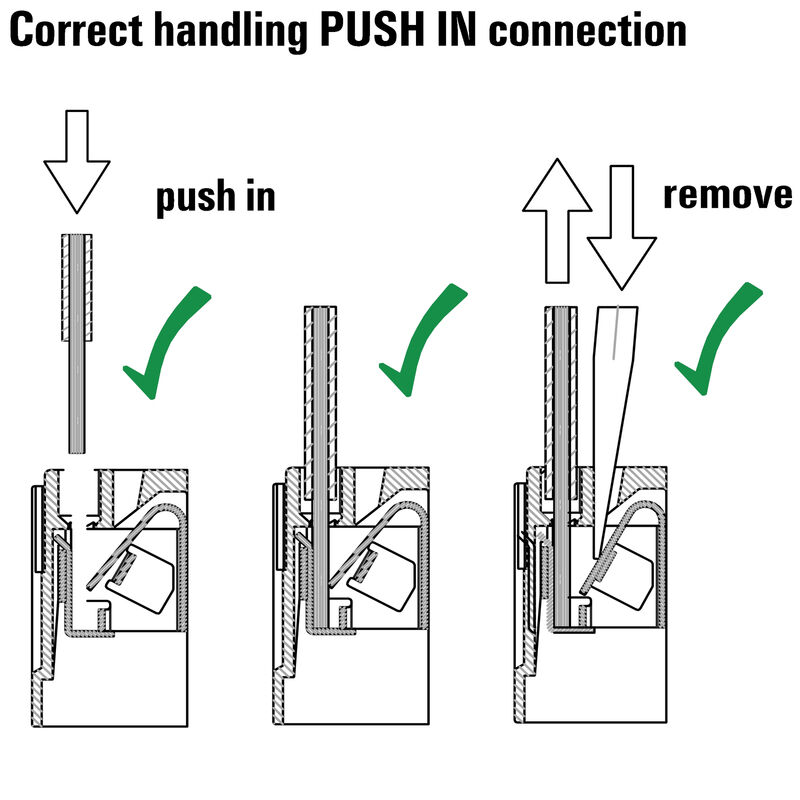

| Metoda wykonywania złącz | PUSH IN |
| Długość usunięcia izolacji przyłącza pomiarowego | 10 mm |
| Zakres zacisków przyłącza pomiarowego | 1,5 mm² |
| Zakres zaciskania, min. | 0,5 mm² |
| Zakres zaciskania, maks. | 2,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 20 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 1,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG) | AWG 20 |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG) | AWG 14 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 1,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min. | 0,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks. | 1,5 mm² |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35359) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45880) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8951010000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8951010000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8951010000&norm=0) |
| Dokumentacja użytkownika | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_35362) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
| ETIM 8.0 | EC001504 |
| ETIM 9.0 | EC001504 |
| ECLASS 9.0 | 27-37-16-04 |
| ECLASS 9.1 | 27-37-16-04 |
| ECLASS 10.0 | 27-37-16-04 |
| ECLASS 11.0 | 27-37-16-04 |
| ECLASS 12.0 | 27-37-16-04 |
| ECLASS 13.0 | 27-37-16-04 |
| ECLASS 14.0 | 27-37-16-04 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E223474 |
