TRS 24VDC 2CO AU

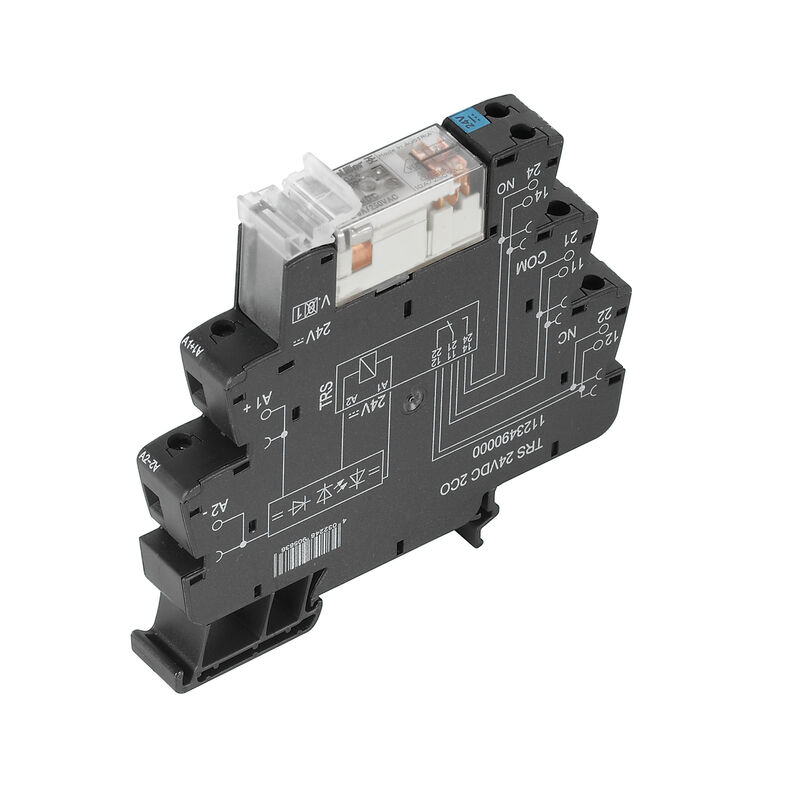

Zdjęcie produktu
Podobny do przedstawionego na ilustracji
TRS 24VDC 2CO AU

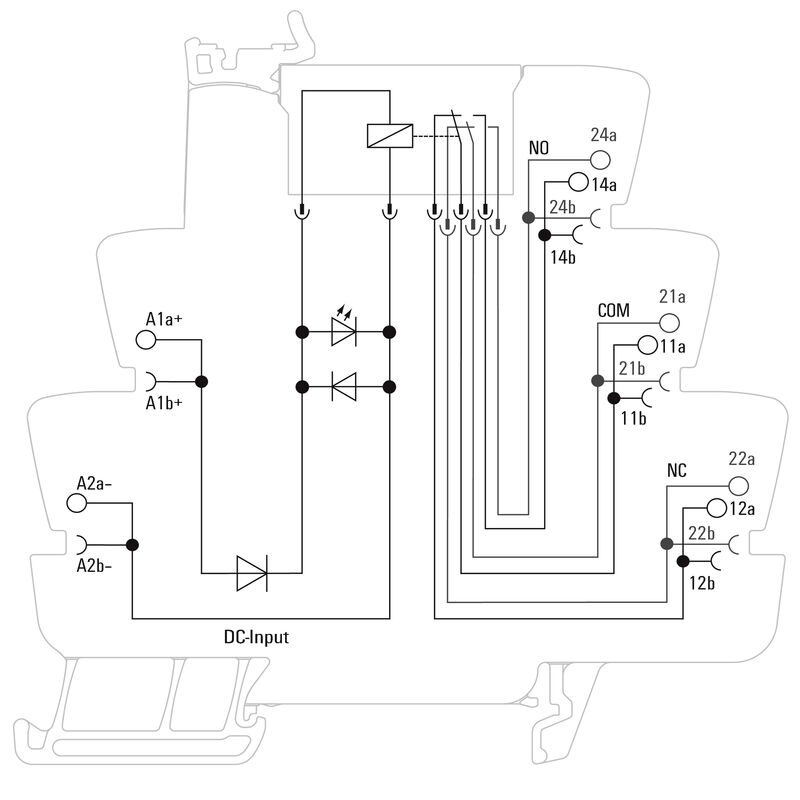

Schemat połączeń
TRS 24VDC 2CO AU
Wykres
Charakterystyka ograniczenia prądu obciążenia DC
Obciążenie rezystancyjne
TRS 24VDC 2CO AU
Wykres
Trwałość elementów elektrycznych230 V AC resistive load
230 V AC obciążenie rezystancyjne
TRS 24VDC 2CO AU
Rysunek wymiarowany
TRS 24VDC 2CO AU
Pozostałe
Kody typów

TRS 24VDC 2CO AU

TERMSERIES, Moduł przekaźnikowy, Liczba styków: 2, zestyk przełączny AgNi platerowane złotem, Znamionowe napięcie sterowania: 24 V DC ±20 %, prąd trwały: 8 A, złącze śrubowe, Dostępność przycisku testowego: Nie

Tuotteen tunnus 1123730000
Avaa konfiguraattorissa
Lataa tietosivu Engineering Support Product Downloads
Lisävarusteet 26 Yksittäiset osat 2 Samankaltaiset tuotteet 11
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane znamionowe UL Strona sterownicza Load side Dane ogólne Insulation coordination Dalsze szczegóły aprobat / norm Dane przyłączeniowe Classificazioni

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E141197

Ogólne dane zamówieniowe

Wersja
TERMSERIES, Moduł przekaźnikowy, Liczba styków: 2, zestyk przełączny AgNi platerowane złotem, Znamionowe napięcie sterowania: 24 V DC ±20 %, prąd trwały: 8 A, złącze śrubowe, Dostępność przycisku testowego: Nie
Nr zam.
1123730000
Typ
TRS 24VDC 2CO AU
GTIN (EAN)
4032248906116
Ilość
10 szt.

Wymiary i masa

Głębokość
87,8 mm
Głębokość (cale)
3,457 inch
Wysokość
89,6 mm
Altezza (pollici)
3,528 inch
Szerokość
12,8 mm
Szerokość (cale)
0,504 inch
Masa netto
54,5 g

Temperatury

Temperatura magazynowania
-40 °C...85 °C
Temperatura otoczenia
-40 °C…60 °C
Wilgotność
5–95% wilgotności wzgl., Tu = 40 °C, bez kondensacji

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

dane znamionowe UL

Temperatura otoczenia (eksploatacyjna), maks.
60 °C
Przekrój przyłącza AWG, min.
AWG 26
Przekrój przyłącza AWG, maks.
AWG 14
Type of conductor
rigid copper conductor
flexible copper conductor
Moment dokręcający, maks.
0,4 Nm
Stopień zanieczyszczenia środowiska
2

Strona sterownicza

Znamionowe napięcie sterowania
24 V DC ±20 %
Prąd znamionowy DC
20.5 mA
moc znamionowa
495 mW
Wskazanie statusu
Green LED
Protective circuit
Free-wheeling diode
Reverse polarity protection
Napięcie cewki przekaźnika instalowanego jako zamiennik różni się od znamionowego napięcia sterowania
No
Napięcie cewki przekaźnika instalowanego jako zamiennik
24 V DC

Load side

znamionowe napięcie załączające
250 V AC
Ciągły prąd
8 A
max. częstotliwość załączania przy obciążeniu znamionowym
0,1 Hz
Napięcie łączeniowe AC, max.
250 V
Napięcie łączeniowe DC, max.
250 V
min. moc włączalna
1 mA @ 1 V
Początkowy prąd rozruchowy
15 A / 4 s
Obciążalność przy napięciu przemiennym (obciążenie rezystancyjne), maks.
2000 VA
Obciążalność przy napięciu stałym (obciążenie rezystancyjne), maks.
192 W @ 24 V
Opóźnienie włączenia
≤ 6 ms
Opóźnienie wyłączenia
<18 ms
Contact type
2 CO contact (AgNi gold-plated)
Mechanical service life
30 x 106 switching cycles

Dane ogólne

Robocza wysokość nad poziomem morza
≤ 2000 m
nad poziomem morza
Szyna montażowa
TS 35
Dostępność przycisku testowego
Nie
Mechaniczny wskaźnik położenia przełącznika
Nie
Barwny
czarny
Komponent o klasie palności UL94
  • Komponent:
    Obudowa
  • Klasa palności UL94:
    V-0
  • Komponent:
    Zatrzask mocujący
  • Klasa palności UL94:
    V-0

Insulation coordination

Napięcie znamionowe
300 V
Stopień zanieczyszczenia
2
Kategoria przepięciowa
III
odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia
≥ 6 mm
wytrzymałość napięciowa strona sterowania - strona obciążenia
3,51 kVefekt. /1 min.
Typ av isolering vid ingång och utgång
reinforced insulation
Dielectric strength of neighbouring contacts
2.5 kVeff / 1 Min.
Type of isolation at neighbouring contacts
Basic insulation
Dielectric strength of open contact
1 kVeff / 1 min
wytrzymałość napięciowa względem szyny nośnej
4 kVeff / 1 Min.
udarowe napięcie wytrzymywane
6 kV (1.2/50 µs)
Stopień ochrony
IP20

Dalsze szczegóły aprobat / norm

Nr certyfikatu (DNV)
TAA00001E5
Nr certyfikatu (cULus)
E141197

Dane przyłączeniowe

Metoda wykonywania złącz
złącze śrubowe
Długość usunięcia izolacji przyłącza pomiarowego
8 mm
Moment obrotowy dociągający, maks.
0,4 Nm
Zakres zacisków przyłącza pomiarowego
1,5 mm²
Zakres zaciskania, min.
0,14 mm²
2,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
Przekrój przyłącza przewodu, jednodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
2,5 mm²
Przekrój przyłącza przewodu, jednodrutowego, min. (AWG)
AWG 26
Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG)
AWG 14
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
2,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG)
AWG 26
Wire cross-section, finely stranded, max. (AWG)
AWG 16
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,25 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
2,5 mm²
Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min
0,25 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.
1,5 mm²
Wire connection cross section, finely stranded, two clampable wires, min.
0,5 mm²
Wire cross-section, finely stranded, two clampable wires, max.
1 mm²
Wielkość ostrza
size PH0

Classificazioni

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
