VPU AC II F 3 300/40
Изображение изделия
Abb.ähnlich
VPU AC II F 3 300/40

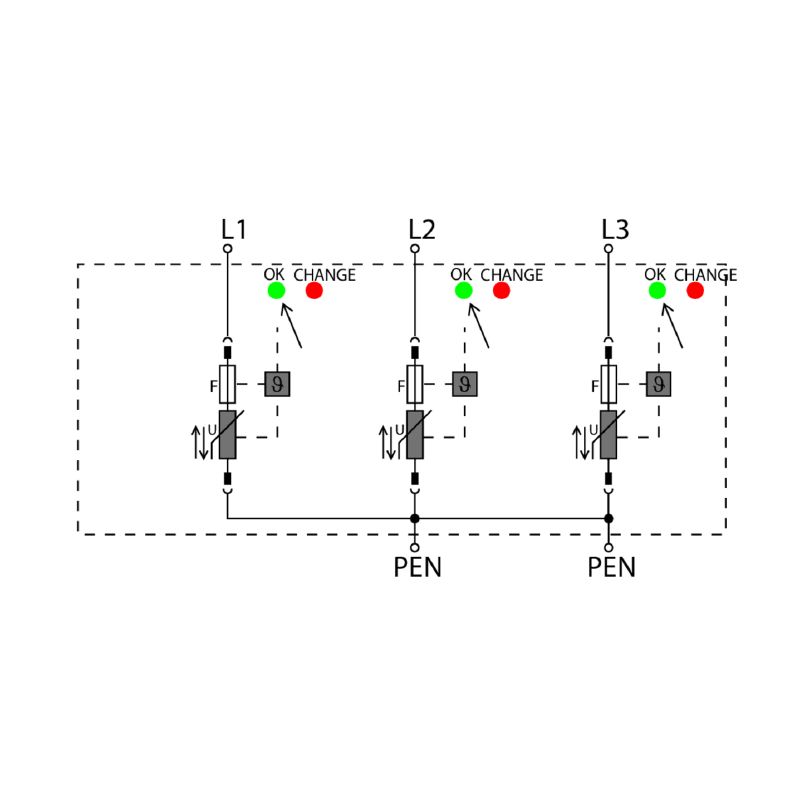

Символ цепи

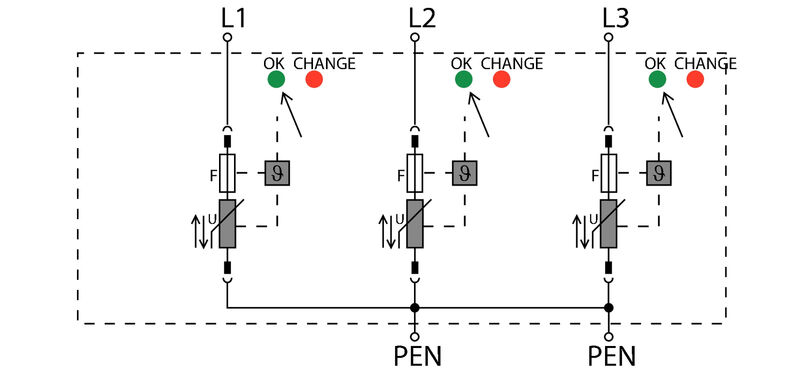

Schematic circuit diagram

VPU AC II F 3 300/40

Разрядник для защиты от перенапряжения, Низкое напряжение, Защита от перенапряжения класса II, низкое напряжение, TN-C

№ продукта 2827600000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 4 Запасные части 2 Связанные продукты 6
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Данные соединения, удаленная индикация Общие данные Соответствие стандартам по изоляции (EN 50178) Märkdata IEC/EN Размеры Электрические параметры Общие параметры Гарантия Важное примечание Классификации

Сертификаты

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

버전
Разрядник для защиты от перенапряжения, Низкое напряжение, Защита от перенапряжения класса II, низкое напряжение, TN-C
주문 번호
2827600000
유형
VPU AC II F 3 300/40
GTIN(EAN)
4064675366591
Кол.
1 Штука

Размеры и массы

깊이
68 mm
Глубина (дюймов)
2,677 inch
Глубина с DIN-рейкой
76 mm
높이
90 mm
Высота (в дюймах)
3,543 inch
너비
54 mm
Ширина (в дюймах)
2,126 inch
Масса нетто
397 g

Температуры

보관 온도
-40 °C...85 °C
주변 온도
-40 °C…85 °C
작동 온도
-40 °C...85 °C
Влажность
Отн. влажность 5–95 %

Экологическое соответствие изделия

RoHS 준수 상태
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Данные соединения, удаленная индикация

Вид соединения
PUSH IN

Общие данные

Вид защиты
IP20 в установленном состоянии
Исполнение
Защита от перенапряжения класса II, низкое напряжение
Класс пожаростойкости UL 94
V-0
Конструкция
Монтажный корпус; 3 TE
Insta IP 20
Оптическая индикация работы
зеленый = OK; красный = неисправен защитный разрядник - заменить.
Рабочая высота
≤ 4000 m
Сегмент
Распределение питания
Укомплектованная монтажная рейка
TS 35
Цветовой код
оранжевый
черный

Соответствие стандартам по изоляции (EN 50178)

Категория перенапряжения
III
Степень загрязнения
2

Märkdata IEC/EN

Anforderungsklasse nach IEC 61643-11
Тип II
Тип III
Corrente di scarica Imax. (8/20µs) filo-PE
40 kA
Energy coordination (≤10 m)
Тип II
Тип III
Frekvenční rozsah, max.
60 Hz
Frekvenční rozsah, min.
50 Hz
Kisülési áram In (8/20 µs) vezeték-PE
20 кА
Max. continuous voltage, Uc (AC)
300 В
Requirements class, acc. to EN 61643-11
T2
T3
SPD 유형
T2
T3
Standards
IEC 61643-11
EN 61643-11
Tensión de red
230 V / 400 V
Временное перенапряжение - TOV
337 V
Время реакции/время перехода в аварийный режим
≤ 25 нс
Защита предохранителем
Не требуется
доступно на внутреннем уровне
Количество полюсов
3
Комбинированный импульс UOC
6 kV
Низковольтная сеть
TN-C
Номинальное напряжение (AC)
230 V
Сигнальный контакт
Нет
Тип напряжения
Переменный ток
Ток утечки в Un
0,5 mA
보호 레벨 Up I에서N (L/N-PE)
≤ 1,5 кВ
속류 소거 용량 Ifi
Не следует учитывать сопровождающий ток сети
쇼트 회로 전류 등급 ISCCR
100 kA
통합 백업 퓨즈
Да

Размеры

Длина зачистки изоляции
18 mm
Метод проводного соединения
Винтовое соединение
Вид соединения
Винтовое соединение
Stripping length, rated connection
18 mm
조임 토크, 최소
3 Nm
Момент затяжки, макс.
4,5 Nm
Диапазон размеров зажимаемых проводников, измерительное соединение,
16 mm²
Диапазон зажима, мин.
1,5 mm²
Диапазон зажима, макс.
35 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 16
Поперечное сечение подключаемого провода AWG, макс.
AWG 2
Сечение подключаемого провода, одножильного, мин.
1,5 mm²
Сечение подключаемого проводника, однопроволочного, макс.
35 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
1,5 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
25 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
2,5 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
25 mm²
Сечение подсоединяемого провода, скрученный, мин.
1,5 mm²
Сечение подсоединяемого провода, скрученный, макс.
35 mm²

Электрические параметры

Тип напряжения
Переменный ток

Общие параметры

Количество полюсов
3
Вид защиты
IP20 в установленном состоянии
Цветовой код
оранжевый
черный

Гарантия

Период времени
5 лет

Важное примечание

제품 정보
If F1 > 63A gG, then the integrated backup fuse always operates before F1

Классификации

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
