Właściwości
| Wersja | Ochronnik przeciwprzepięciowy, Niskie napięcie, Akcesoria, Ogranicznik zapasowy |
| Nr zam. | 2530660000 |

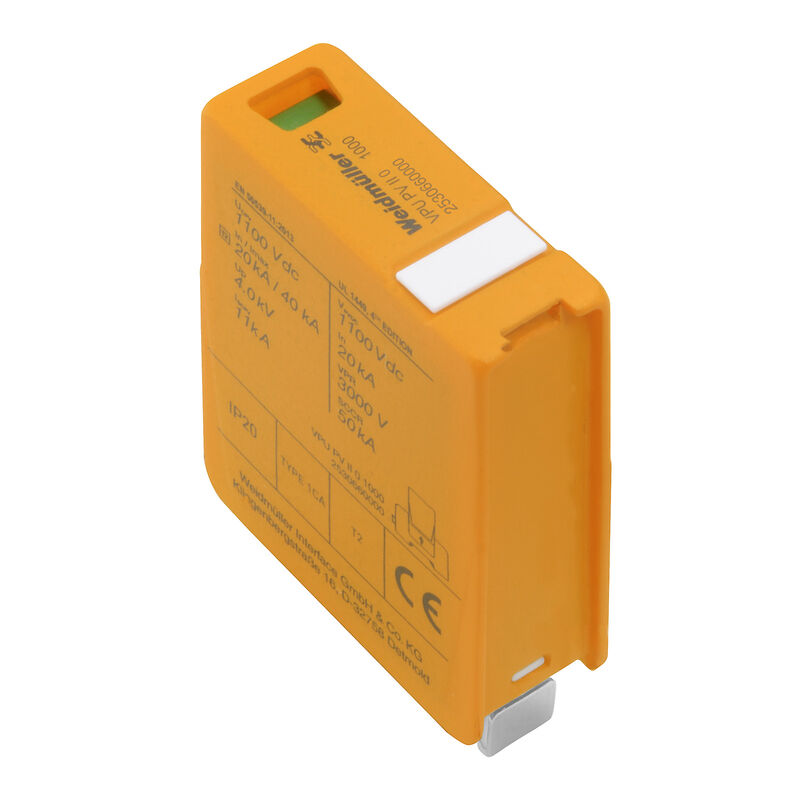

| Typ | VPU PV II 0 1000 |
| GTIN (EAN) | 4050118540871 |
| Ilość | 9 szt. |
| Głębokość | 63 mm |
| Głębokość (cale) | 2,48 inch |
| Wysokość | 45 mm |
| Wysokość (cale) | 1,772 inch |
| Szerokość | 18 mm |
| Szerokość (cale) | 0,709 inch |
| Masa netto | 7,703 g |
| Temperatura magazynowania | 85 °C |
| Temperatura eksploatacyjna | -40 °C...85 °C |
| Wilgotność | 5 - 95% wilgotności względnej |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Temperatura otoczenia (eksploatacyjna), maks. | 85 °C |
| Napięcie znamionowe UN | 550 V |
| SCCR | 50 kA |
| In | 20 kA |
| Kategoria | SPD TYPE 1CA |
| Temperatura otoczenia (eksploatacyjna), min. | -40 °C |
| Nr certyfikatu (cURus) | E354261 |
| VPR ( DC+/DC-) | 2 500 V |
| Rodzaj napięcia | DC |
| Barwny | pomarańczowy |
| Forma konstrukcyjna | Obudowa instalacyjna; 1 TE |
| Klasa palności wg UL 94 | V-0 |
| Optyczny wskaźnik pracy | zielona = OK, czerwona = uszkodzony odgromnik - wymienić. |
| Robocza wysokość nad poziomem morza | ≤ 4000 m |
| Stopień ochrony | IP20 |
| Wykonanie | Ogranicznik zapasowy |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Klasa wymagań | Typ II |
| napięcie systemu PV, maks. Ucpv | 1 100 V |
| Normy |
EN 61643-31
EN 50539-11 UL 1449 |
| Poziom ochrony Up (+/- , -/PE , +/PE) | ≤ 3.8 kV |
| Prąd wyładowczy In (8/20 µs) | 20 kA |
| Prąd zwarciowy ISCPV | 11 000 A |
| Wysokość robocza w uziemionym systemie PV | ≤ 2000 m |
| Łączny prąd wyładowczy Iłączny (8/20 µs) | 50 kA |
| Czas reakcji | ≤ 25 ns |
| Liczba biegunów | 1 |
| Normy |
EN 61643-31
EN 50539-11 UL 1449 |
| Prąd upływu przy Un | 30 µA |
| Rodzaj napięcia | DC |
| Typ SPD | T2 |
| Rodzaj przyłącza | wtykowy |
| Rodzaj napięcia | DC |
| Liczba biegunów | 1 |
| Stopień ochrony | IP20 |
| Barwny | pomarańczowy |
| Czasokres | 5 lat |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [CE_VPU_PV](https://mdcop.weidmueller.com/mediadelivery/asset/900_41858) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205493) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2530660000) |
| Dokumentacja użytkownika | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_101427) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E354261 |
