製品情報
| バージョン | 端子用エンドプレート, ダークベージュ, 高さ: 60 mm, 幅: 1.5 mm, V-0, Wemid, 篏合仕様: いいえ |
| 注文番号 | 1084000000 |
| 種別 | WAP WDK2.5/4 N |
| GTIN (EAN) | 4032248127351 |
| 数量 | 20 items |
| 深さ | 53.9 mm |
| 奥行き（インチ） | 2.122 inch |
| 高さ | 60 mm |
| 高さ（インチ） | 2.362 inch |
| 幅 | 1.5 mm |
| 幅（インチ） | 0.059 inch |
| 正味重量 | 4.185 g |
| 保管温度 | -25 °C...55 °C |
| 周囲温度 | -5 °C…40 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 製品のカーボンフットプリント |
|
| 材質 | Wemid |
| 色 | ダークベージュ |
| UL 94 可燃性等級 | V-0 |
| バージョン | エンドプレート |
| 篏合仕様 | いいえ |
| 設置アドバイス | 直接実装 |
| 設置アドバイス | 直接実装 |

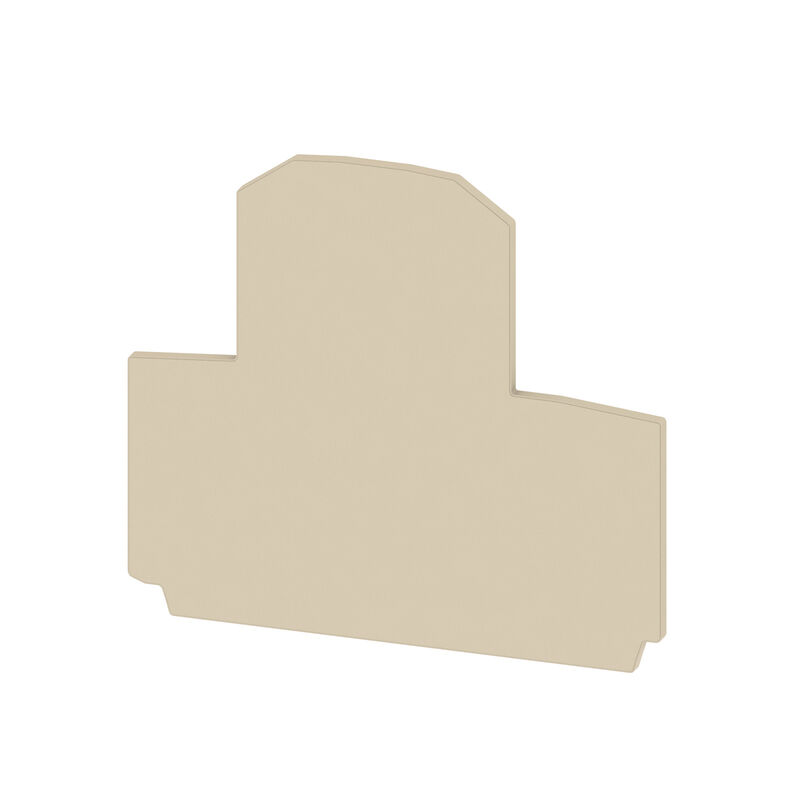

| 図表タイトル 02 | 製品イメージ |
| 画像サブタイトル - 02 | 図に類似 |
| 承認/証明書/適合証明書 | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60348) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1084000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1084000000) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-33 |
| ECLASS 11.0 | 27-14-11-33 |
| ECLASS 12.0 | 27-14-11-33 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | 適合 |
の付属品です
-
商品番号:1041960000販売単位:50 items
多層モジュラー端子, ねじ接続, 橙色, 4 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0
-
商品番号:1068110000販売単位:50 items
多層モジュラー端子, ねじ接続, 黄色, 4 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0
-
商品番号:1041900000販売単位:50 items
多層モジュラー端子, ねじ接続, ダークベージュ, 4 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0
-
商品番号:1068050000販売単位:50 items
多層モジュラー端子, ねじ接続, 黒色, 4 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0
-
商品番号:1111730000販売単位:50 items
多層モジュラー端子, ねじ接続, 青色, 4 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0
-
商品番号:1068080000販売単位:50 items
多層モジュラー端子, ねじ接続, 赤色, 4 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0
-
商品番号:1041980000販売単位:50 items
多層モジュラー端子, ねじ接続, 青色, 4 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0
-
商品番号:1041950000販売単位:50 items
多層モジュラー端子, ねじ接続, ダークベージュ, 4 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0
-
商品番号:1041910000販売単位:50 items
多層モジュラー端子, ねじ接続, ダークベージュ, 4 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0
-
商品番号:1068090000販売単位:50 items
多層モジュラー端子, ねじ接続, スミレ色, 4 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0
-
商品番号:1041600000販売単位:50 items
多層モジュラー端子, ねじ接続, ダークベージュ, 2.5 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0
-
商品番号:1041680000販売単位:50 items
多層モジュラー端子, ねじ接続, 青色, 2.5 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0
-
商品番号:1041610000販売単位:50 items
多層モジュラー端子, ねじ接続, ダークベージュ, 2.5 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0
-
商品番号:1041650000販売単位:50 items
多層モジュラー端子, ねじ接続, ダークベージュ, 2.5 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0
-
商品番号:1041920000販売単位:50 items
多層 PE 端子台, ねじ接続, 緑/黄色, 4 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0, Wemid
-
商品番号:1041620000販売単位:50 items
多層 PE 端子台, ねじ接続, 緑/黄色, 2.5 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0, Wemid
