Właściwości
| Wykonanie | Blok zacisku przelotowego, złącze śrubowe, 2.5 mm², 800 V, 24 A, liczba przyłączeń: 2 |
| Nr zam. | 1020090000 |

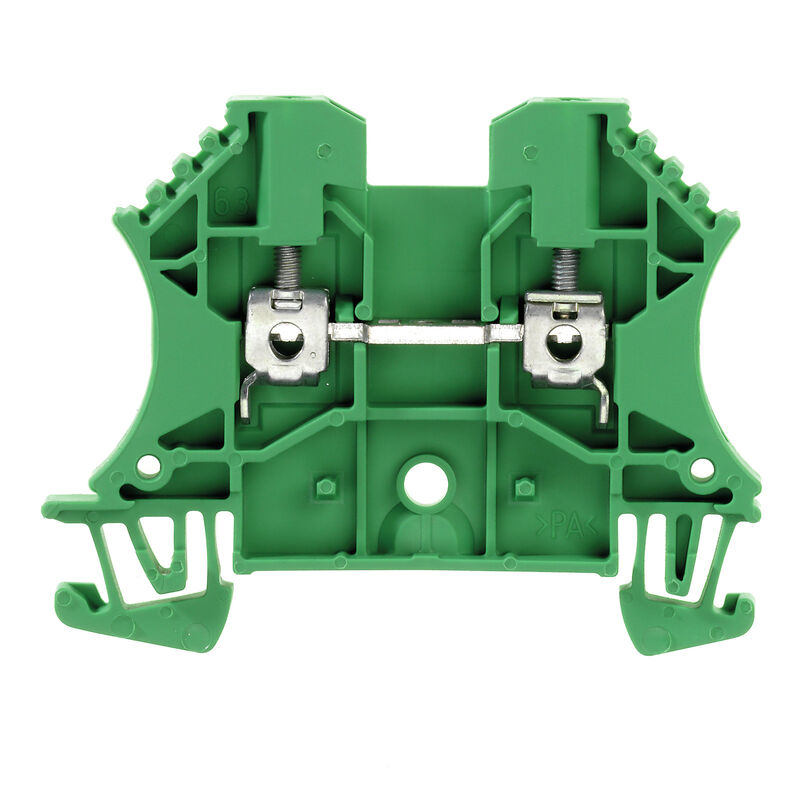

| Typ | WDU 2.5 GN |
| GTIN (EAN) | 4008190147792 |
| Ilość | 100 szt. |
| Głębokość | 46,5 mm |
| Głębokość (cale) | 1,831 inch |
| Wysokość | 60 mm |
| Wysokość (cale) | 2,362 inch |
| Szerokość | 5,1 mm |
| Szerokość (cale) | 0,201 inch |
| Masa netto | 7,49 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| tworzywo | Wemid |
| Barwny | zielony |
| Klasa palności wg UL 94 | V-0 |
| nr certyfikatu (ATEX) | DEMKO14ATEX1338U |
| Nr certyfikatu (IECEX) | IECEXULD14.0005U |
| Napięcie maks. (ATEX) | 690 V |
| Prąd (ATEX) | 24 A |
| Maks. przekrój przewodu (ATEX) | 2.5 mm² |
| Napięcie maks. (IECEX) | 690 V |
| Prąd (IECEX) | 24 A |
| Maks. przekrój przewodu (IECEX) | 2.5 mm² |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Oznakowanie EN 60079-7 | Ex eb II C Gb |
| Etykieta Ex 2014/34/WE | II 2 G D |
| Wykonanie |
Złącze śrubowe
do poprzecznych złącz wtykowych do przykręcanego połączenia poprzecznego wolne z jednej strony |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, 2 zaciskane przewody, maks. | 1,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, 2 zaciskane przewody, min. | 0,5 mm² |
| liczba identycznych złączy | 1 |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Tak |
| Rodzaj przyłącza, kolejne przyłącze | złącze śrubowe |
| bliźniacza tulejka kablowa, maks. | 1,5 mm² |
| bliźniacza tulejka kablowa, min. | 0,5 mm² |
| Długość odizolowania | 10 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 4 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 1,5 mm² |
| Moment obrotowy dociągający, maks. | 0,8 Nm |
| Moment obrotowy dociągający, min. | 0,4 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 30 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Rodzaj przyłącza | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | A3 |
| stopień momentu obrotowego z wkrętakiem elektrycznym Typ DMS | 1 |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Zaciskany przewód |
|
| Zakres zaciskania, maks. | 4 mm² |
| Zakres zaciskania, min. | 0,05 mm² |
| śruba dociskowa | M 2,5 |
| Maks. przekrój przewodu (CSA) | 12 AWG |
| Min. przekrój przewodu (CSA) | 26 AWG |
| Napięcie rozm. C (CSA) | 600 V |
| Nr certyfikatu (CSA) | 200039-1057876 |
| Prąd Gr C (CSA) | 20 A |
| Normy | IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 30 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Szyna | TS 35 |
| Przekrój pomiarowy | 2,5 mm² |
| Napięcie znamionowe | 800 V |
| Znamionowe napięcie stałe | 800 V |
| Prąd znamionowy | 24 A |
| Prąd przy maksymalnym oprzewodowaniu | 32 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 1,33 mΩ |
| Znamionowe napięcie udarowe | 8 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 0,77 W |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. B (UR) | 600 V |
| Napięcie rozm. C (UR) | 600 V |
| Nr certyfikatu (UR) | E60693 |
| Prąd Gr B (UR) | 25 A |
| Prąd Gr C (UR) | 25 A |
| Wielkość przewodu Factory wiring max (UR) | 12 AWG |
| Wielkość przewodu Factory wiring min (UR) | 30 AWG |
| Wielkość przewodu Field wiring max (UR) | 12 AWG |
| Wielkość przewodu Field wiring min (UR) | 28 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35427)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37616) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253960) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42060) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42061) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152134) [NEMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152186) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153735) [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156118) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59580) |
| Dane projektowe | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1020090000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1020090000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1020090000&norm=0) |
| Dokumentacja użytkownika |
[NTI WDU/WPE 2.5.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35397)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| Dopuszczenia |                  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E60693 |
| Nr certyfikatu (cURusEX) | E184763 |
