Właściwości
| Wersja | Zacisk pomiarowy (terminal), 1.5 mm², 250 V, 6 A |
| Nr zam. | 1632360000 |
| Typ | WTA 3/ZA WDU4 |
| GTIN (EAN) | 4008190209704 |
| Ilość | 25 szt. |
| Głębokość | 83,9 mm |
| Głębokość (cale) | 3,303 inch |
| Wysokość | 66,1 mm |
| Wysokość (cale) | 2,602 inch |
| Szerokość | 6 mm |
| Szerokość (cale) | 0,236 inch |
| Masa netto | 9,31 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 100 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | fb1756cb-1941-42d9-9a81-7624ba3e17bb |
| tworzywo | PA 66 |
| Barwny | czarny |
| Klasa palności wg UL 94 | V-2 |
| Wskazówka montażowa | montaż bezpośredni |
| z czopem zatrzaskowym | Tak |
| Długość odizolowania | 6 mm |
| liczba przyłączeń | 1 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 1,5 mm² |
| Moment obrotowy dociągający, maks. | 0,3 Nm |
| Moment obrotowy dociągający, min. | 0,3 Nm |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 1,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 1 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 1,5 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 1,5 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| Rodzaj przyłącza | złącze śrubowe |
| śruba dociskowa | M 2,5 |
| Raster w mm (P) | 6 mm |
| wysokość z szyną nośną 35 | 107,6 mm |
| Liczba biegunów | 1 |
| Wskazówka montażowa | montaż bezpośredni |
| Przekrój pomiarowy | 1,5 mm² |
| Napięcie znamionowe | 250 V |
| Prąd znamionowy | 6 A |
| Rezystancja objętościowa wg IEC 60947-7-x | 1,83 mΩ |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 0,56 W |

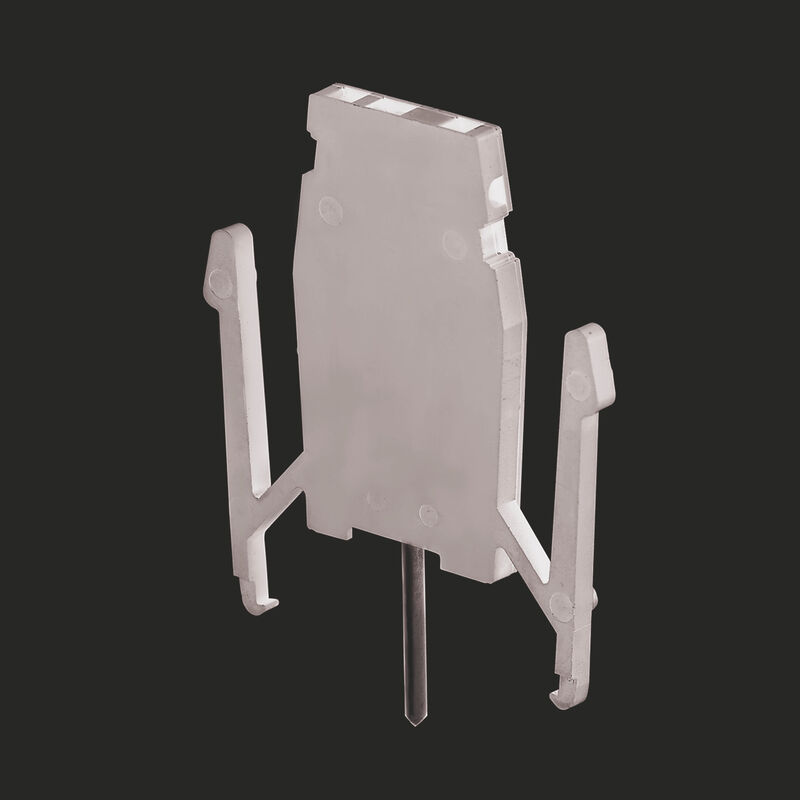

| Nagłówek obrazu-02 | Zdjęcie produktu |
| Podpis obrazu-02 | Podobny do przedstawionego na ilustracji |
| Dane projektowe |
[CAD data -- 21839_WTA_3-ZA_WDU4_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38069)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62426) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1632360000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1632360000) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002555 |
| ETIM 7.0 | EC002555 |
| ETIM 8.0 | EC002555 |
| ETIM 9.0 | EC002555 |
| ECLASS 9.0 | 27-14-11-48 |
| ECLASS 9.1 | 27-14-11-48 |
| ECLASS 10.0 | 27-14-11-48 |
| ECLASS 11.0 | 27-14-11-48 |
| ECLASS 12.0 | 27-14-11-48 |
| ECLASS 13.0 | 27-25-03-04 |
| ECLASS 14.0 | 27-25-03-04 |
| ROHS | Zgodny |
