Właściwości
| Wersja | Złączka szeregowa rozłączająca transformator pomiarowy, złącze śrubowe, 41, 2 |
| Nr zam. | 2863890000 |

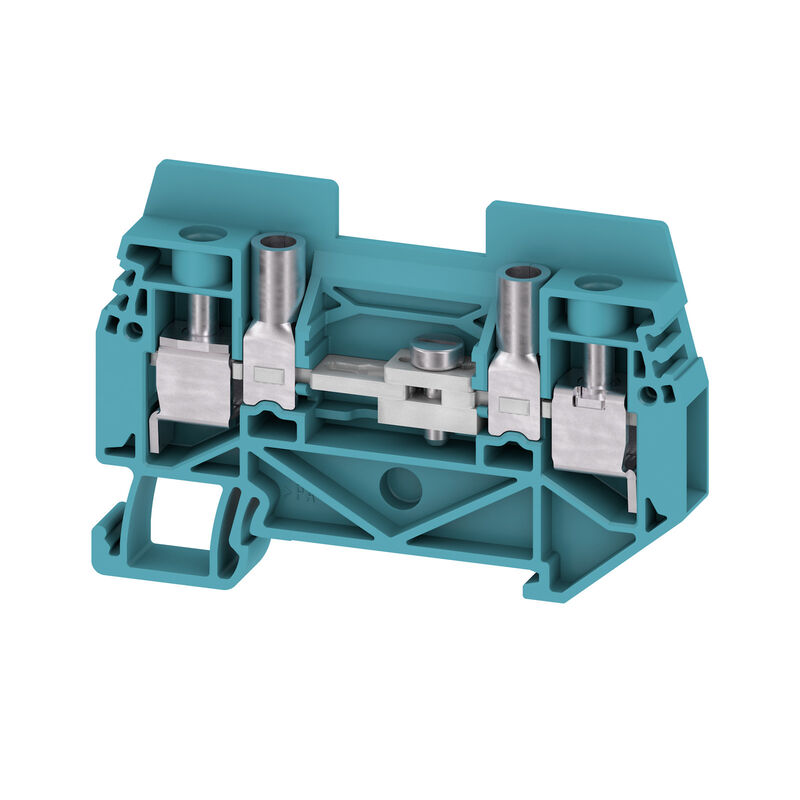

| Typ | WTL 6 STB BL |
| GTIN (EAN) | 4064675598763 |
| Ilość | 50 szt. |
| Głębokość | 46,5 mm |
| Głębokość (cale) | 1,831 inch |
| Głębokość wraz z szyną DIN | 47,5 mm |
| Wysokość | 69 mm |
| Wysokość (cale) | 2,717 inch |
| Szerokość | 7,9 mm |
| Szerokość (cale) | 0,311 inch |
| Masa netto | 23,14 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | niebieski |
| Klasa palności wg UL 94 | V-0 |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Nie |
| Długość odizolowania | 12 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 10 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 0,5 mm² |
| Moment obrotowy dociągający, maks. | 1,2 Nm |
| Moment obrotowy dociągający, min. | 0,8 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 20 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 6 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 6 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 6 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 10 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| Rodzaj przyłącza | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | A5 |
| Wielkość ostrza | 0,8 x 4,0 mm |
| Zakres zaciskania, maks. | 10 mm² |
| Zakres zaciskania, min. | 0,5 mm² |
| śruba dociskowa | M 3,5 |
| Moment dokręcający max. śruby rozdzielczej | 0,8 Nm |
| Moment dokręcający min. śruby rozdzielczej | 0,5 Nm |
| Separacja poprzeczna | bez |
| Separacja wzdłużna | ślizgowo |
| zintegrowane gniazdo kontrolne | Tak |
| Normy | IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 20 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| Szyna | TS 35 |
| Przekrój pomiarowy | 6 mm² |
| Napięcie znamionowe | 500 V |
| Znamionowe napięcie stałe | 500 V |
| Prąd znamionowy | 41 A |
| Prąd przy maksymalnym oprzewodowaniu | 41 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,78 mΩ |
| Znamionowe napięcie udarowe | 6 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 1,31 W |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. B (UR) | 300 V |
| Napięcie rozm. C (UR) | 150 V |
| Napięcie rozm. D (UR) | 300 V |
| Nr certyfikatu (UR) | E60693 |
| Prąd Gr B (UR) | 30 A |
| Prąd Gr C (UR) | 30 A |
| Prąd Gr D (UR) | 10 A |
| Wielkość przewodu Factory wiring max (UR) | 8 AWG |
| Wielkość przewodu Factory wiring min (UR) | 20 AWG |
| Wielkość przewodu Field wiring max (UR) | 8 AWG |
| Wielkość przewodu Field wiring min (UR) | 20 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284528)
[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_300925) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2863890000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Dopuszczenia |    |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E60693 |
