Właściwości
| Wersja | Przyłącze dodatkowe (terminal), liczba przyłączeń: 1 |
| Nr zam. | 1066000000 |

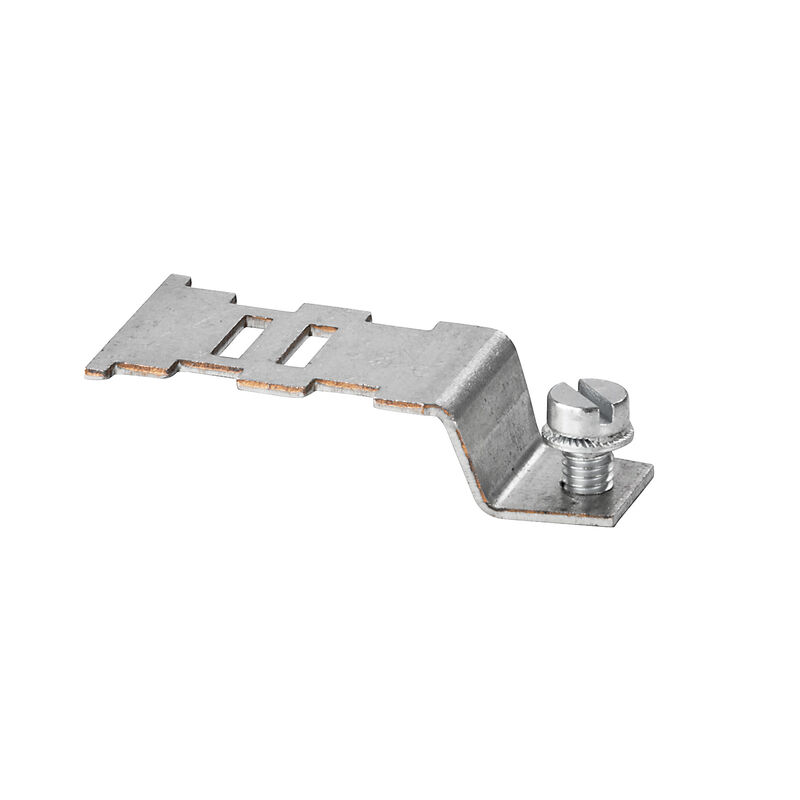

| Typ | WZAD 70/95 |
| GTIN (EAN) | 4008190017064 |
| Ilość | 10 szt. |
| Głębokość | 10 mm |
| Głębokość (cale) | 0,394 inch |
| Wysokość | 39,61 mm |
| Wysokość (cale) | 1,559 inch |
| Szerokość | 19,7 mm |
| Szerokość (cale) | 0,776 inch |
| Masa netto | 6,05 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | miedź cynowana |
| Barwny | srebrno-szary |
| Wykonanie | Przyłącze dodatkowe |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 1 |
| Rodzaj zamocowania | wciskany |
| wersja przetestowana pod kątem eksplozji | Nie |
| Wskazówka montażowa |
Przepust
montaż bezpośredni |
| liczba przyłączeń | 1 |
| Raster w mm (P) | 20 mm |
| Wskazówka montażowa |
Przepust
montaż bezpośredni |
| Napięcie znamionowe | 800 V |
| Znamionowe napięcie stałe | 800 V |
| Prąd znamionowy | 32 A |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236571) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1066000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1066000000) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-08 |
| ECLASS 14.0 | 27-25-03-08 |
| ROHS | Zgodny |
Jest dodatkiem
-
Nr. produktu:1024600000Jedn. opak.:10 szt.
Blok zacisku przelotowego, złącze śrubowe, Ciemnobeżowy, 95 mm², 232 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid, 130 °C
-
Nr. produktu:1024650000Jedn. opak.:10 szt.
Blok zacisku przelotowego, złącze śrubowe, jasny zielony, 95 mm², 232 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid, 130 °C
-
Nr. produktu:1024680000Jedn. opak.:10 szt.
Blok zacisku przelotowego, złącze śrubowe, niebieski, 95 mm², 232 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-0, Wemid, 130 °C
