Właściwości
| Wersja | Seria Z, Rzędowa listwa bezpiecznikowa, Przekrój pomiarowy: 2.5 mm², złącze sprężynowe, Ciemnobeżowy, montaż bezpośredni |
| Nr zam. | 1616500000 |

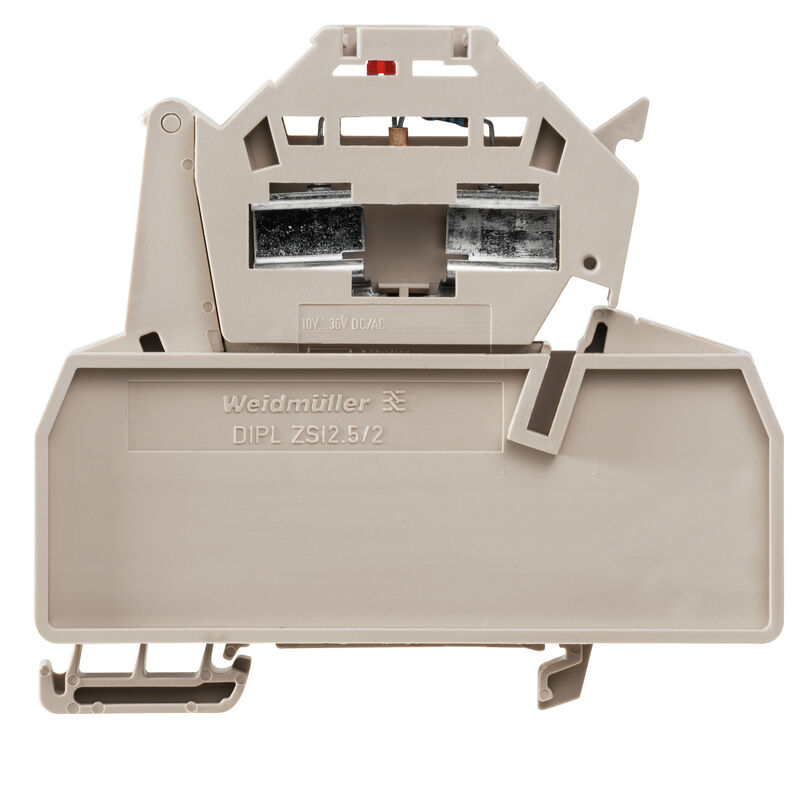

| Typ | ZSI 2.5/2/LD 250AC |
| GTIN (EAN) | 4008190196615 |
| Ilość | 10 szt. |
| Głębokość | 73 mm |
| Głębokość (cale) | 2,874 inch |
| Głębokość wraz z szyną DIN | 74 mm |
| Wysokość | 79,5 mm |
| Wysokość (cale) | 3,13 inch |
| Szerokość | 11,9 mm |
| Szerokość (cale) | 0,469 inch |
| Masa netto | 24,91 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 120 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | Ciemnobeżowy |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie |
Złącze sprężynowe
element bezpiecznikowy z LED do poprzecznych złącz wtykowych zamknięte |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| liczba identycznych złączy | 1 |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Nie |
| Wskazówka montażowa | montaż bezpośredni |
| kierunek podłączenia dalszego przyłącza | u góry |
| przekrój przyłącza przewodu, cienkodrutowe z końcówką kablową DIN 46228/1, dalsze przyłącze, maks. | 2,5 mm² |
| Rodzaj przyłącza, kolejne przyłącze | złącze sprężynowe |
| Długość odizolowania | 10 mm |
| kierunek podłączenia | u góry |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 4 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 0,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Rodzaj przyłącza | złącze sprężynowe |
| Rodzaj przyłącza 2 | złącze sprężynowe |
| sprawdzian trzpieniowy wg 60 947-1 | A3 |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Zakres zaciskania, maks. | 4 mm² |
| Zakres zaciskania, min. | 0,13 mm² |
| Maks. przekrój przewodu (CSA) | 12 AWG |
| Min. przekrój przewodu (CSA) | 26 AWG |
| Nr certyfikatu (CSA) | 200039-1152892 |
| Napięcie robocze dla wskaźnika, min. | 140 V |
| Rodzaj napięcia dla wskaźnika | AC/DC |
| Moc tracona tylko w zabezpieczeniu przez zwarciem dla konfiguracji mieszanej | 2,5 W przy 2,5 A w temp. 72°C |
| Moc tracona tylko w zabezpieczeniu przez zwarciem dla konfiguracji pojedynczej | 4,0 W przy 10,0 A w temp. 46°C |
| Moc tracona w zabezpieczeniu przez przeciążeniem i zwarciem dla konfiguracji mieszanej | 2,5 W przy 2,5 A w temp. 29°C |
| Moc tracona w zabezpieczeniu przez przeciążeniem i zwarciem dla konfiguracji pojedynczej | 2,5 W przy 2,5 A w temp. 40°C |
| Napięcie robocze, max. | 250 V |
| Rodzaj napięcia dla wskaźnika | AC/DC |
| Uchwyt do bezpiecznika (uchwyt wkładki) | obrotowy |
| wkładka bezpiecznikowa | G-Si. 6,3 x 32 |
| wskaźnik | LED czerwony |
| Normy | IEC 60947-7-3 |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Szyna | TS 35 |
| Wskazówka montażowa | montaż bezpośredni |
| Przekrój pomiarowy | 2,5 mm² |
| Napięcie znamionowe | 250 V |
| napięcie znamionowe do złącza sąsiedniego | 500 V |
| Znamionowe napięcie stałe | 250 V |
| Prąd znamionowy | 12 A |
| Prąd przy maksymalnym oprzewodowaniu | 12 A |
| Normy | IEC 60947-7-3 |
| Rezystancja objętościowa wg IEC 60947-7-x | 1,33 mΩ |
| Znamionowe napięcie udarowe | 6 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 0,77 W |
| Stopień zanieczyszczenia | 3 |
| Nr certyfikatu (UR) | E60693 |
| Wielkość przewodu Factory wiring max (UR) | 12 AWG |
| Wielkość przewodu Factory wiring min (UR) | 26 AWG |
| Wielkość przewodu Field wiring max (UR) | 12 AWG |
| Wielkość przewodu Field wiring min (UR) | 26 AWG |
| Informacje produktowe | Napięcie zależy od wybranego elementu bezpiecznika lub wybranej lampki wskaźnika |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Llyods Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153740)
[RINA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293477) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312356) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312357) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312358) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36917) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284534) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224816) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1616500000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1616500000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1616500000&norm=0) |
| Dokumentacja użytkownika |
[Beipackzettel_SAKS_GL_LD.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35558)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Dopuszczenia |        |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E60693 |
