A2T 2.5 VL OR

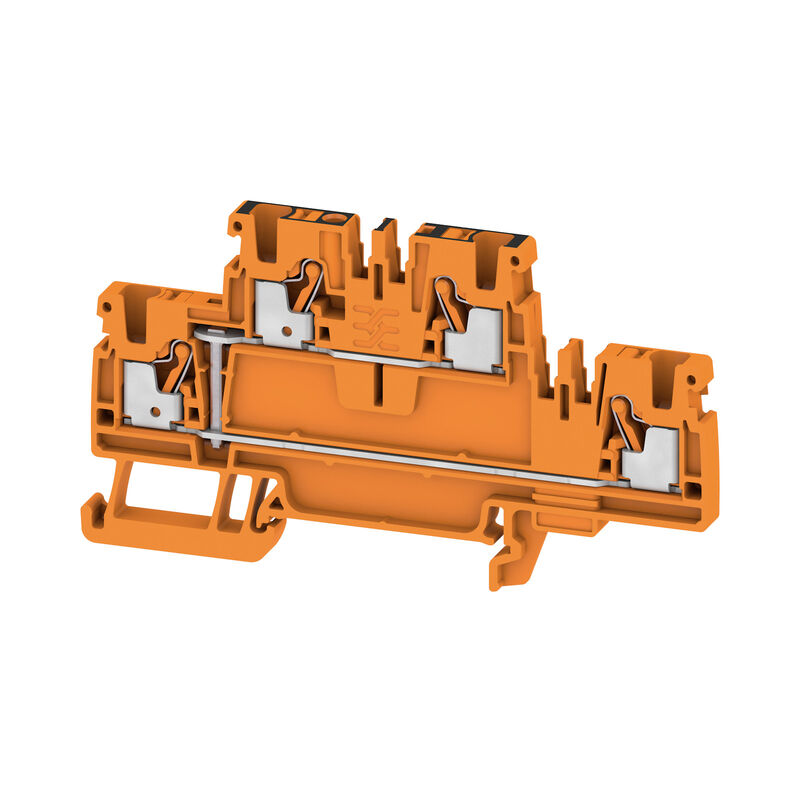

Zdjęcie produktu
A2T 2.5 VL OR

A2T 2.5 VL OR

Przelotowa rzędowa listwa zaciskowa, Złączka szeregowa dwupoziomowa, PUSH IN, 2.5 mm², 800 V, 24 A, pomarańczowy

Nr. produktu 1547670000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 87 Produkty pokrewne 1077
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa Dane znamionowe IECEx/ATEX parametry systemu dalsze dane techniczne Przewody zaciskane (kolejne przyłącze) przewody zaciskane (złącze wymiarowane) dane znamionowe wg CSA Informacje ogólne dane znamionowe dane znamionowe wg UL Klasyfikacje

Dopuszczenia

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693
Nr certyfikatu (cURusEX)
E184763

Ogólne dane zamówieniowe

Version
Przelotowa rzędowa listwa zaciskowa, Złączka szeregowa dwupoziomowa, PUSH IN, 2.5 mm², 800 V, 24 A, pomarańczowy
Best.-Nr.
1547670000
Type
A2T 2.5 VL OR
GTIN (EAN)
4050118462890
Ilość
50 szt.

Wymiary i masa

Depth
50,5 mm
Głębokość (cale)
1,988 inch
Głębokość wraz z szyną DIN
51 mm
Height
90 mm
Wysokość (cale)
3,543 inch
Width
5,1 mm
Szerokość (cale)
0,201 inch
Masa netto
13,82 g

Temperatury

Storage temperature
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
długotrwała temperatura użytkowa, min.
-60 °C
długotrwała temperatura użytkowa, maks.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

dane tworzywa

Materiał podstawowy
Wemid
Barwny
pomarańczowy
kolor elementów uruchamiających
pomarańczowy
Klasa palności wg UL 94
V-0

Dane znamionowe IECEx/ATEX

nr certyfikatu (ATEX)
TUEV16ATEX7909U
Nr certyfikatu (IECEX)
IECEXTUR16.0036U
Napięcie maks. (ATEX)
550 V
Prąd (ATEX)
20 A
Maks. przekrój przewodu (ATEX)
2.5 mm²
Napięcie maks. (IECEX)
550 V
Prąd (IECEX)
20 A
Maks. przekrój przewodu (IECEX)
2.5 mm²
Marking EN 60079-7
Ex eb II C Gb
Etykieta Ex 2014/34/WE
II 2 G D

parametry systemu

niezbędna płyta zamykająca
Tak
Liczba potencjałów
1
liczba poziomów
2
liczba zacisków na poziom
2
poziomy wewnętrznie zmostkowane
Tak
Przyłącze PE
Nie
Szyna montażowa
TS 35
Funkcja N
Nie
Funkcja PE
Nie
Funkcja PEN
Nie

dalsze dane techniczne

otwarte strony
z prawej strony
rodzaj montażu
TS 35
Rodzaj zamocowania
z możliwością zatrzaśnięcia
wersja przetestowana pod kątem eksplozji
Tak
Wskazówka montażowa
Szyna nośna
z czopem zatrzaskowym
Nie
zatrzaskowe
Nie

Przewody zaciskane (kolejne przyłącze)

Connection type, additional connection
PUSH IN

przewody zaciskane (złącze wymiarowane)

4 mm²
bliźniacza tulejka kablowa, maks.
0,75 mm²
bliźniacza tulejka kablowa, min.
0,5 mm²
Direzione di collegamento
u góry
Długość rurki dla okucia z zakończeniem kablowym bez kołnierza z tworzywa sztucznego DIN 46228/1
  • Długość rurki:
    • znamionowy:
      5 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      0,25 mm²
  • Długość rurki:
    • min.:
      6 mm
    • maks.:
      10 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0,5 mm²
    • maks.:
      1 mm²
  • Długość rurki:
    • min.:
      7 mm
    • maks.:
      12 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      1,5 mm²
    • maks.:
      4 mm²
Długość rurki dla okucia z zakończeniem kablowym z kołnierzem z tworzywa sztucznego DIN 46228/4
  • Długość rurki:
    • min.:
      6 mm
    • maks.:
      8 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0,14 mm²
    • maks.:
      0,34 mm²
  • Długość rurki:
    • min.:
      6 mm
    • maks.:
      12 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0,5 mm²
    • maks.:
      1 mm²
  • Długość rurki:
    • min.:
      8 mm
    • maks.:
      12 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      1,5 mm²
    • maks.:
      2,5 mm²
Długość rurki dla podwójnej końcówki tulejkowej
  • Długość rurki:
    • min.:
      8 mm
    • maks.:
      12 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0,5 mm²
    • maks.:
      0,75 mm²
Maks. przekrój przyłącza, cienki przewód wielodrutowy, min.
0,14 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
4 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0,14 mm²
Mérőeszköz, IEC 60947-1
A3
Number of connections
4
przekrój przyłącza przewodu AWG, min.
AWG 28
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
4 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,14 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,14 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
2,5 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0,14 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Wielkość ostrza
0,6 x 3,5 mm
Zakres zaciskania, min.
0,14 mm²
결선 유형
PUSH IN
결선의 유형 2
PUSH IN
탈피 길이
10 mm

dane znamionowe wg CSA

Maks. przekrój przewodu (CSA)
12 AWG
Min. przekrój przewodu (CSA)
28 AWG
Napięcie rozm. B (CSA)
600 V
Napięcie rozm. C (CSA)
600 V
Napięcie rozm. D (CSA)
600 V
Nr certyfikatu (CSA)
200039-70089609
Prąd Gr B (CSA)
20 A
Prąd Gr C (CSA)
20 A
Prąd Gr D (CSA)
5 A

Informacje ogólne

Carril de montaje
TS 35
Installation advice
Szyna nośna
Normas
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 28

dane znamionowe

Przekrój pomiarowy
2,5 mm²
Napięcie znamionowe
800 V
Znamionowe napięcie stałe
800 V
Znamionowe natężenie prądu
24 A
Prąd przy maksymalnym oprzewodowaniu
24 A
Normy
IEC 60947-7-1
Rezystancja objętościowa wg IEC 60947-7-x
1,33 mΩ
Znamionowe napięcie udarowe
8 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
0,77 W
Kategoria przepięciowa
III
Stopień zanieczyszczenia
3

dane znamionowe wg UL

Napięcie rozm. B (cURus)
600 V
Napięcie rozm. C (cURus)
600 V
Napięcie rozm. D (cURus)
600 V
Nr certyfikatu (cURus)
E60693
Prąd rozm. B (cURus)
20 A
Prąd rozm. C (cURus)
20 A
Prąd rozm. D (cURus)
5 A
Wielkość przewodu Factory wiring max (cURus)
12 AWG
Wielkość przewodu Factory wiring min (cURus)
28 AWG
Wielkość przewodu Field wiring max (cURus)
12 AWG
Wielkość przewodu Field wiring min (cURus)
28 AWG

Klasyfikacje

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
