Свойства
| Версия | Штекерный соединитель печатной платы, Гнездовой разъем, 3.81 mm, Количество полюсов: 6, 180°, Винтовое соединение, Диапазон зажима, макс. : 1.5 mm², Ящик |
| Заказ № | 1071960000 |

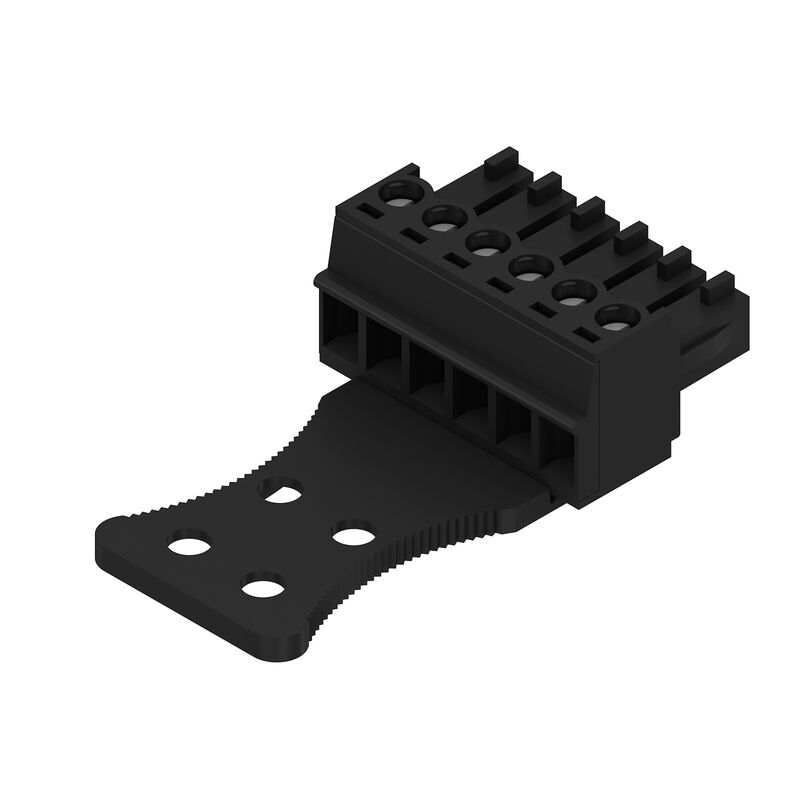

| Тип | BCZ 3.81/06/180ZE SN BK BX |
| GTIN (EAN) | 4032248830411 |
| Кол. | 50 Штука |
| Продуктное отношение |
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 10 A / AWG 28 - AWG 16 |
| Упаковка | Ящик |
| Глубина | 39,8 mm |
| Глубина (дюймов) | 1,567 inch |
| Высота | 12,5 mm |
| Высота (в дюймах) | 0,492 inch |
| Ширина | 22,95 mm |
| Ширина (в дюймах) | 0,904 inch |
| Масса нетто | 5,61 g |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | ea9dd4b8-c51f-409c-885a-41700372be61 |
| Серия изделия | OMNIMATE Signal — серия BC/SC 3.81 |
| Вид соединения | Полевое соединение |
| Метод проводного соединения | Винтовое соединение |
| Шаг в мм (P) | 3,81 mm |
| Шаг в дюймах (P) | 0,15 " |
| Направление вывода кабеля | 180° |
| Количество полюсов | 6 |
| L1 в мм | 19,05 mm |
| L1 в дюймах | 0,75 " |
| Количество рядов | 1 |
| Количество полюсных рядов | 1 |
| Расчетное сечение | 1 mm² |
| Защита от прикосновения согласно DIN VDE 57 106 | защита от доступа пальцем |
| Защита от прикосновения согласно DIN VDE 0470 | IP 20 с проникновением/IP 10 без проникновения |
| Вид защиты | IP20 |
| Объемное сопротивление | ≤5 mΩ |
| Кодируемый | Да |
| Длина зачистки изоляции | 7 mm |
| Зажимной винт | M 2 |
| Лезвие отвертки | 0,4 x 2,5 |
| Лезвие отвертки стандартное | DIN 5264 |
| Циклы коммутации | 25 |
| Усилие вставки на полюс, макс. | 7 N |
| Усилие вытягивания на полюс, макс. | 5 N |
| Момент затяжки |
|
| Изоляционный материал | PA 66 GF 30 |
| Цветовой код | черный |
| Таблица цветов (аналогич.) | RAL 9011 |
| Группа изоляционного материала | II |
| Сравнительный показатель пробоя (CTI) | ≥ 550 |
| Класс пожаростойкости UL 94 | V-0 |
| Материал контакта | Сплав меди |
| Поверхность контакта | луженые |
| Структура слоев штепсельного контакта | 0.5...1.5 µm Cu / 2...5 µm Sn |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 70 °C |
| Рабочая температура, мин. | -50 °C |
| Рабочая температура, макс. | 120 °C |
| Температурный диапазон монтажа, мин. | -25 °C |
| Температурный диапазон монтажа, макс. | 120 °C |
| Диапазон зажима, мин. | 0,08 mm² |
| Диапазон зажима, макс. | 1,5 mm² |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 28 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 16 |
| Одножильный, мин. H05(07) V-U | 0,2 mm² |
| Одножильный, макс. H05(07) V-U | 1,5 mm² |
| Гибкий, мин. H05(07) V-K | 0,2 mm² |
| Гибкий, макс. H05(07) V-K | 1,5 mm² |
| С наконечником DIN 46 228/4, мин. | 0,2 mm² |
| С наконечником DIN 46 228/4, макс. | 1,5 mm² |
| с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин. | 0,2 mm² |
| С кабельным наконечником согласно DIN 46 228/1, макс. | 1,5 mm² |
| Нутрометр в соответствии с EN 60999 a x b; ø | 2,4 мм x 1,5 мм |
| Зажимаемый проводник |
|
| Текст ссылки |
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения. |
| пройдены испытания по стандарту |
IEC 60664-1
IEC 61984 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C) | 17,5 A |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C) | 17,5 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C) | 17 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C) | 15,2 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 320 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 160 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 160 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 2,5 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 2,5 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 2,5 kV |
| Устойчивость к воздействию кратковременного тока | 3 x 1 сек. с 76 A |
| Номинальное напряжение (группа использования B/CSA) | 300 V |
| Номинальное напряжение (группа использования C/CSA) | 50 V |
| Номинальный ток (группа использования B/CSA) | 8 A |
| Номинальный ток (группа использования C/CSA) | 8 A |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 28 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 16 |
| Институт (cURus) | CURUS |
| Сертификат № (cURus) | E60693 |
| Номинальное напряжение (группа использования B/UL 1059) | 300 V |
| Номинальное напряжение (группа использования D/UL 1059) | 300 V |
| Номинальный ток (группа использования B/UL 1059) | 10 A |
| Номинальный ток (группа использования D/UL 1059) | 10 A |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 28 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 16 |
| Ссылка на утвержденные значения | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Упаковка | Ящик |
| Длина VPE | 178 mm |
| VPE с | 113 mm |
| Высота VPE | 47 mm |
| Испытание: Прочность маркировки |
|
| Испытание: Незадействование (невзаимозаменяемость) |
|
| Испытание: Зажимное поперечное сечение |
|
| Испытание на повреждение из-за случайного ослабления проводов |
|
| Испытание на выдергивание |
|
| Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| Примечания |
• Дополнительные варианты по запросу • Номинальный ток указан для номин. сечения и мин. числа контактов. • Кабельный наконечник без изоляции согласно DIN 46228/1 • Кабельный наконечник с изоляцией согласно DIN 46228/4 • P на чертеже – шаг • Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение. • В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой • Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев |
| Одобрение / сертификат / документ о соответствии |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68370)
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_68373) [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_98455) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1071960000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1071960000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Сертификаты |  |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E60693 |
