BLF 3.50/17/180F SN OR BX

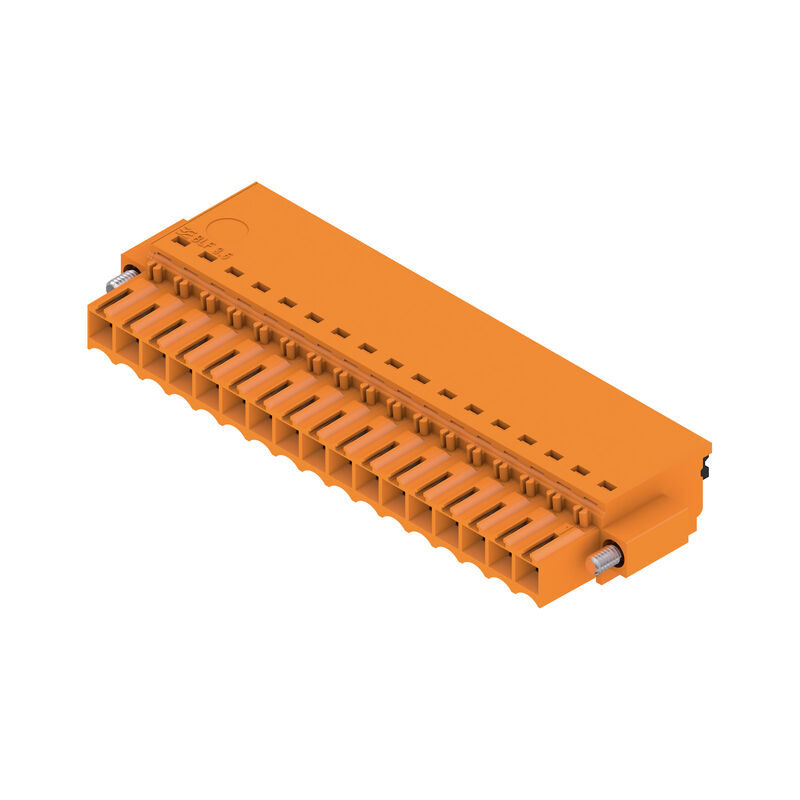

Illustration du produit
BLF 3.50/17/180F SN OR BX

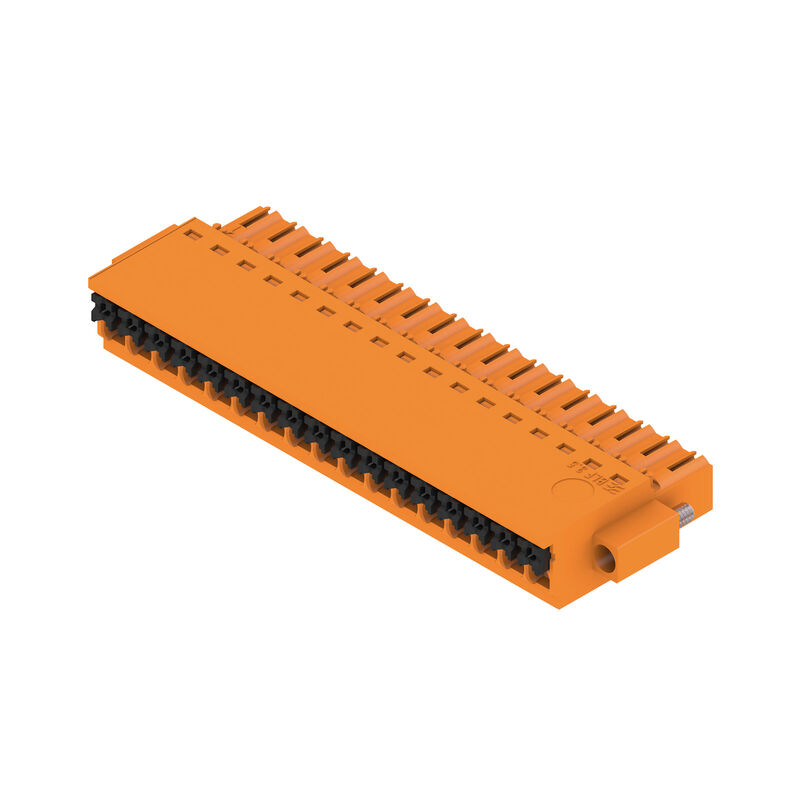

Illustration du produit
BLF 3.50/17/180F SN OR BX
Dimensional drawing
BLF 3.50/17/180F SN OR BX
Courbe de dérating
BLF 3.50/17/180F SN OR BX
Courbe de dérating
BLF 3.50/17/180F SN OR BX
Avantages produit
Solid PUSH IN contact
Safe and durable

BLF 3.50/17/180F SN OR BX

PCB 플러그인 커넥터, 암형 플러그, 3.50 mm, 극 수: 17, 180°, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 1.5 mm², 박스

Référence produit 2459540000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Pièces opposées 3 Autres produits de la même gamme 36
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 Dati di dimensionamento secondo IEC Dane znamionowe wg CSA Données nominales selon UL 1059 Imballaggio 유형 테스트 중요 참고 사항 Klasyfikacje

승인

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

일반 주문 데이터

Változat
PCB 플러그인 커넥터, 암형 플러그, 3.50 mm, 극 수: 17, 180°, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 1.5 mm², 박스
Rendelési szám
2459540000
Típus
BLF 3.50/17/180F SN OR BX
GTIN (EAN)
4050118474954
Qty.
24 Pièce
Indices de produit
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Emballage
Boîte

치수 및 중량

Mélység
22,7 mm
Mélység (coll)
0,894 inch
Magasság
9 mm
Height (inches)
0,354 inch
Szélesség
66,5 mm
Byggbredd (tum)
2,618 inch
Nettó tömeg
15 g

환경 제품 규정 준수

RoHS megfelelőségi állapot
준수, 예외 미존재
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Termék karbonlábnyoma
  • Cradle to gate:
    0,394 kg CO2 eq.

시스템 매개변수

Product family
OMNIMATE 시그널 - 시리즈 BL/SL 3.50
Type of connection
Field connection
Vezetékcsatlakozás-technika
PUSH IN с исполнительным устройством
Raszter mm-ben (P)
3,5 mm
Raszter inch-ben (P)
0,138 "
Vezeték kimeneti irány
180°
Number of poles
17
L1 in mm
56 mm
L1 in inches
2,205 "
Number of rows
1
Pin series quantity
1
Rated cross-section
1,5 mm²
Érintésvédelem a DIN VDE 57 106 szerint
protection doigt
Touch-safe protection acc. to DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP20
entièrement monté
Volume resistance
≤5 mΩ
Can be coded
Oui
Csupaszolási hossz
8 mm
Tolérance de longueur de dénudage
  • min.:
    0 mm
  • max.:
    1 mm
Lame de tournevis
0,4 x 2,5
Norme lame de tournevis
DIN 5264-A
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
6 N
Force d'extraction/pôle, max.
6 N
Couple de serrage
  • Type de couple:
    Bride vissée
  • Informations d'utilisation:
    • Couple de serrage:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

자재 데이터

Szigetelőanyag
PA GF
Szín
orange
A működési elemek színe
black
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≥ 400
≤ 600
Classe d'inflammabilité selon UL 94
V-0
Érintkező anyaga
Alliage de cuivre
Érintkező felület
étamé
Température de stockage, min.
−40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
−50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
−30 °C
Plage de température montage, max.
100 °C

결선에 적합한 컨덕터

Rögzítési tartomány, névleges csatlakozás, min.
0,14 mm²
Rögzítési tartomány, névleges csatlakozás, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 16
Tömör, min. H05(07) V-U
0,14 mm²
Tömör, max. H05(07) V-U
1,5 mm²
Flexibilis, min. H05(07) V-K
0,14 mm²
Flexibilis, max. H05(07) V-K
1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,28 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
1 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2,4 mm x 1,5 mm
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,25 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025760000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,34 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025770000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0690700000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9021040000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0463000000
Texte de réference
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
14,7 A
Névleges áram, min. pólusszám (Tu=40°C)
17,1 A
Névleges áram, maximális pólusszám (Tu=40°C)
13,1 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Rövid idejű határáram ellenállás
1 x 1s mit 120 A

Dane znamionowe wg CSA

Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
50 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
10 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Wire cross-section, AWG, min.
AWG 16
Wire cross-section, AWG, max.
AWG 26

Données nominales selon UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
50 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 16
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Imballaggio

Emballage
Box
VPE hosszúság
347 mm
VPE width
135 mm
VPE height
31 mm

유형 테스트

Test optique et dimensionnel
  • 표준:
    IEC 60512-1-1:2002-02
  • 테스트:
    치수 검수
  • 평가:
    통과
  • 표준:
    IEC 60512-1-2:2002-02
  • 테스트:
    중량 점검
  • 평가:
    통과
  • 표준:
    IEC 61984:2001-10 섹션 6.2
  • 테스트:
    육안 검사
  • 평가:
    통과
Test : durabilité des marquages
  • Standard:
    IEC 60068-2-70:1995-12 test Xb
  • Test:
    mark of origin, type identification, pitch, type of material, date clock, approval marking UL, approval marking CSA
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Teszt: Helytelen illesztés (nem felcserélhetők)
  • Стандарт:
    IEC 60512-13-5:2006-02
  • Испытание:
    развернуто на 180° с кодирующими элементами
  • Оценивание:
    пройдено
  • Испытание:
    Развернуто на 180° без кодирующих элементов
  • Оценивание:
    пройдено
  • Испытание:
    визуальный контроль
  • Оценивание:
    пройдено
Teszt: Rögzíthető keresztmetszet
  • Standard:
    IEC 60999-1:1999-11 avsnitt 9.1, IEC 60947-1:2011-03 avsnitt 8.2.4.5.1
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,14 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,14 mm²
    • Typ av ledare och för ledararea:
      massiv 1,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    IEC 60999-1:1999-11 section 9.4 bzw. section 8.10
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    0.4 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U1.5
    • Type of conductor and conductor cross-section:
      H07V-K1.5
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Kihúzási vizsgálat
  • Standard:
    IEC 60999-1:1999-11 section 9.5
  • Requirement:
    ≥10 N
  • Conductor type:
    • 导体类型和导线截面积:
      AWG 26/1
    • 导体类型和导线截面积:
      AWG 26/19
  • 评价:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite

중요 참고 사항

IPC megfelelőség
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Megjegyzések
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
