Свойства

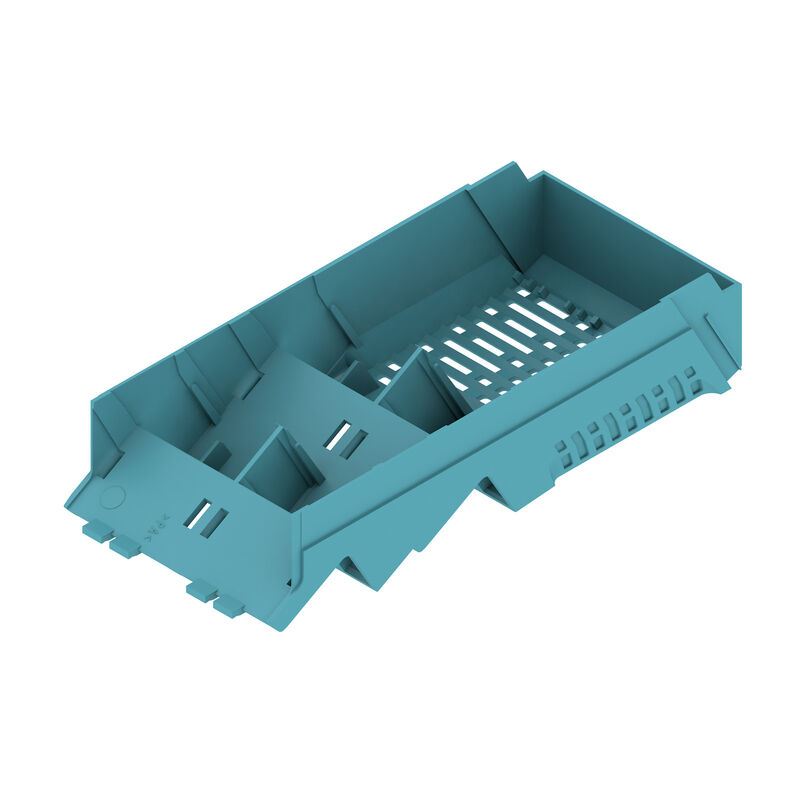

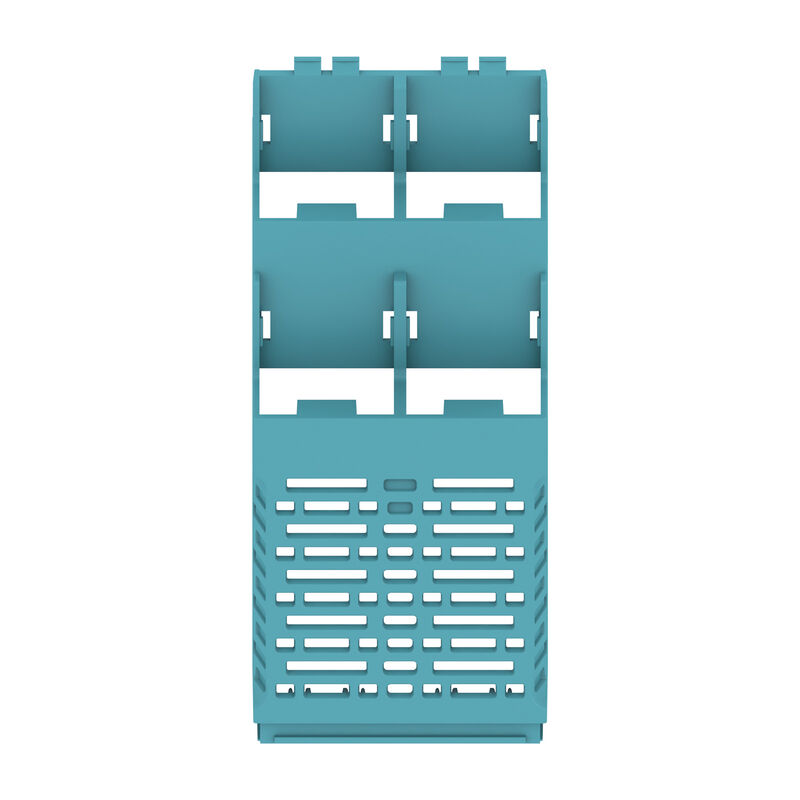

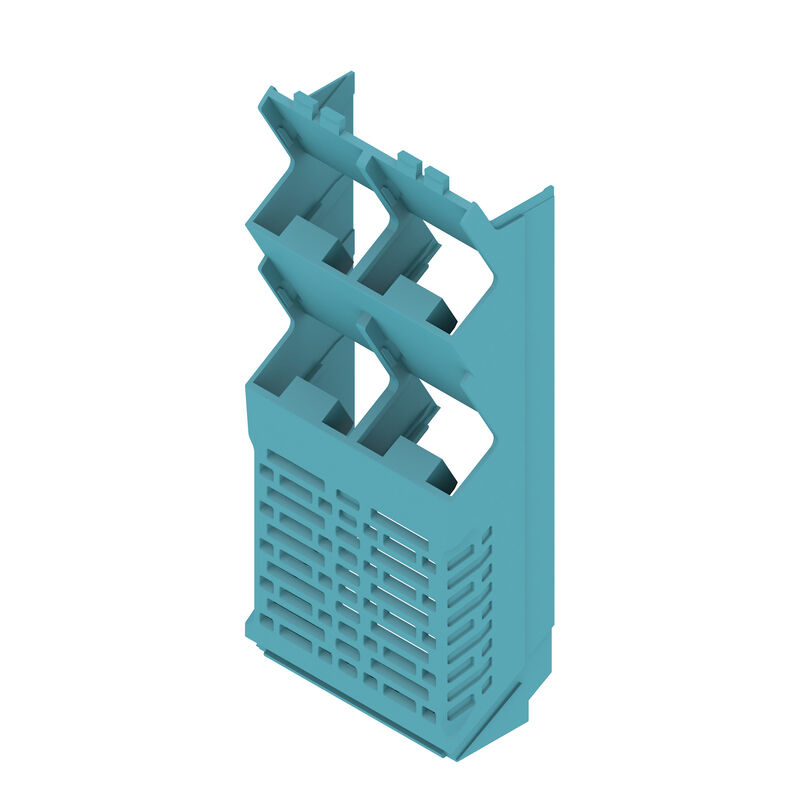

| Версия | Боковой элемент, OMNIMATE Housing — серия CH20M светло-синий, Боковой элемент, Ширина: 45 mm |
| Заказ № | 1476910000 |
| Тип | CH20M45 S 2PSC/2PSC BL 2013 |
| GTIN (EAN) | 4050118283730 |
| Кол. | 6 Штука |

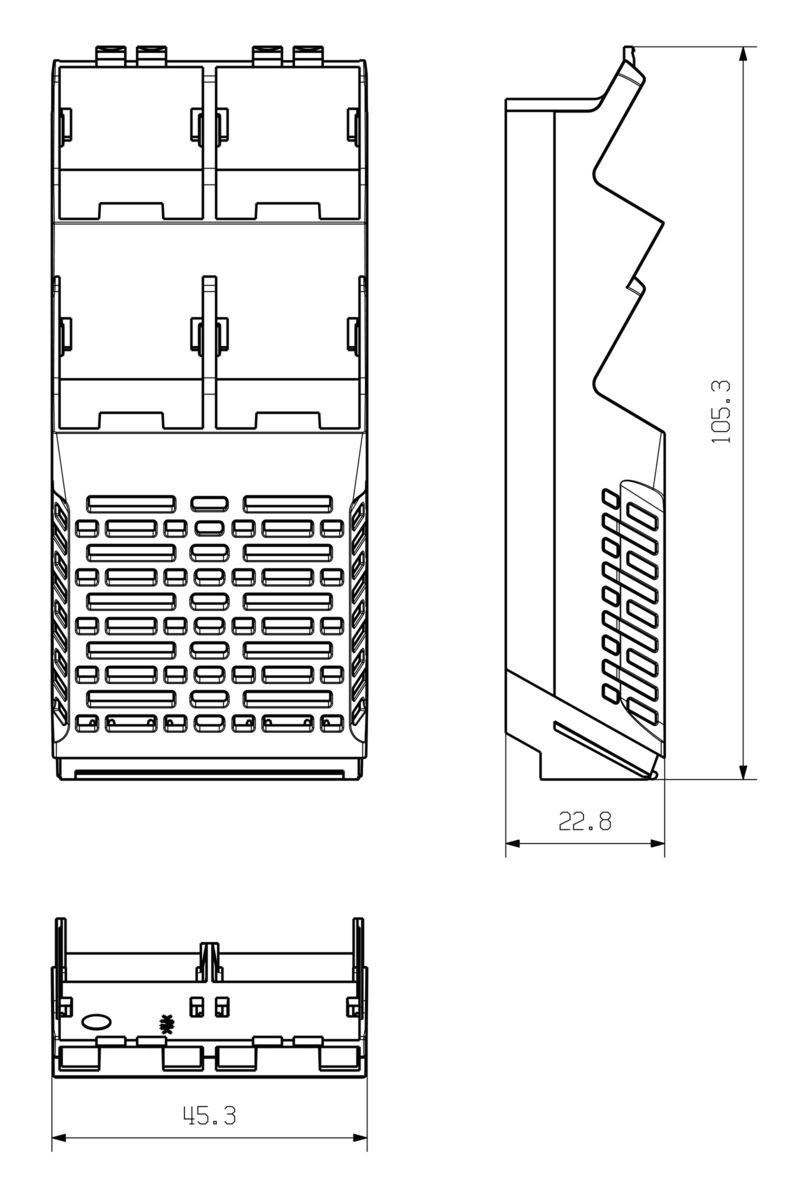

| Глубина | 105,3 mm |
| Глубина (дюймов) | 4,146 inch |
| Высота | 22,8 mm |
| Высота (в дюймах) | 0,898 inch |
| Ширина | 45 mm |
| Ширина (в дюймах) | 1,772 inch |
| Масса нетто | 13,2 g |
| Температурный диапазон вставки | -40 °C...120 °C |
| Влажность | Отн. влажность 5–93 %, Tu = 40 °C, без образования конденсата |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Группа изоляционного материала | I |
| Изоляционный материал | PA 66 GF 30 |
| Класс пожаростойкости UL 94 | V-0 |
| Материал | Пластмасса |
| Поверхность | необработанный |
| Сравнительный показатель пробоя (CTI) | 600 ≤ CTI |
| Вид защиты | IP20 в установленном состоянии |
| Способность к заливке | Нет |
| Таблица цветов (аналогич.) | RAL 5012 |
| Цветовой код | светло-синий |
| Вырезание как подготовка для функционального порта предусмотрено | Нет |
| Кол-во полюсов, макс. | 16 |
| Количество вентиляционных отверстий | 2 |
| Количество розеточных частей для гнездовых разъемов | 4 |
| Количество уровней соединения | 2 |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212791) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1476910000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Соответствовать |
