Свойства
| Версия | Корпуса FieldPower®, 181 mm, 192 mm, 122 mm, IP65, в комплексном состоянии, армированный стекловолокном поликарбонат, черный, Сервисный выключатель |
| Заказ № | 8000005211 |

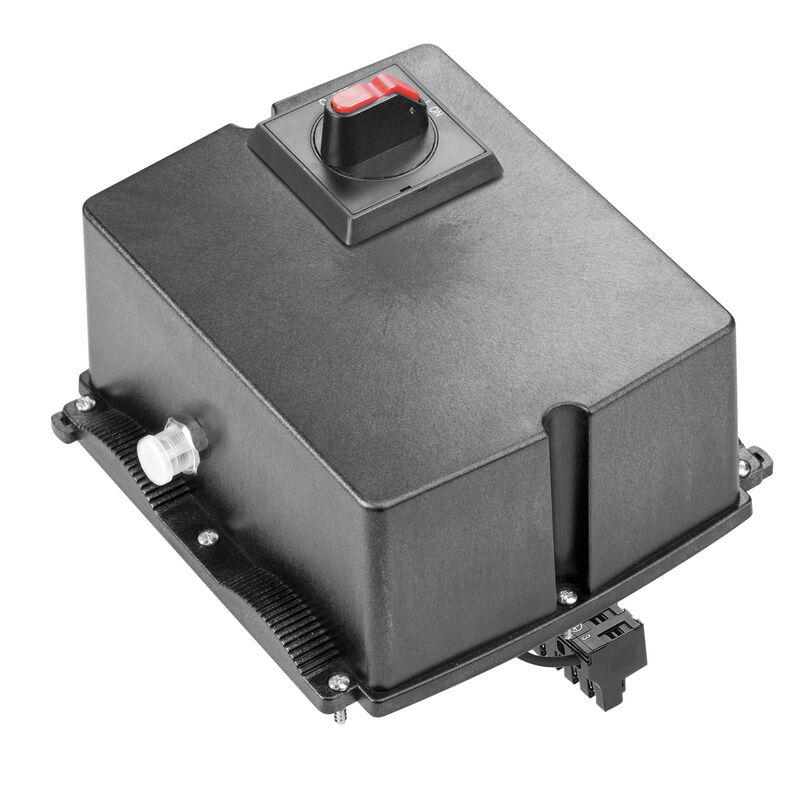

| Тип | GHDE 10P HO ON/OFF PTS4 |
| GTIN (EAN) | 4050118048568 |
| Кол. | 1 Штука |
| Глубина | 122 mm |
| Глубина (дюймов) | 4,803 inch |
| Высота | 181 mm |
| Высота (в дюймах) | 7,126 inch |
| Ширина | 192 mm |
| Ширина (в дюймах) | 7,559 inch |
| Масса нетто | 730 g |
| Температура хранения | -40 °C...55 °C |
| Рабочая температура | -40 °C...45 °C |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 7645f3b1-6db9-495d-9e21-ab1d894aff05 |
| Изоляционный материал | GF 10 |
| Материал корпуса | армированный стекловолокном поликарбонат |
| Силикон | Нет |
| Цветовой код | черный |
| Вид защиты |
IP65
в комплексном состоянии |
| Класс пожаростойкости UL 94 | 5VA |
| Момент затяжки для винтов крышки | 2 Nm |
| Прикрепление крышки | Винты TX20 |
| Указание по установке | Винты с крышкой включены |
| Функциональность | Сервисный выключатель |
| Вид соединения - сигнальный контакт | M12, A-кодировка |
| Диапазон размеров подключаемых проводов, вилка, макс. | 10 mm² |
| Диапазон размеров подключаемых проводов, вилка, мин. | 0,75 mm² |
| Дополнительный контакт | ABB OA1G10 |
| Момент затяжки соединительных клемм | 0,8 Nm |
| Переключатель по норме | IEC 60947-3 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 8 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 18 |
| Рабочее напряжение | 440 V |
| Расчетная мощность AC-23A | 7,5 kW |
| Расчетный ток AC-23A | 16 A |
| Степень загрязнения | 3 |
| Тип выключателя | ABB OT16FT3 |
| Одобрение / сертификат / документ о соответствии | [Manufacturer's Declaration FieldPower® ON/OFF variants](https://mdcop.weidmueller.com/mediadelivery/asset/900_207550) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206107) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000005211) |
| Пользовательская документация | [Datasheet FieldPower® 10P ON/OFF](https://mdcop.weidmueller.com/mediadelivery/asset/900_252966) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| ROHS | Соответствовать |
