HDC HE 16 FP EXI
HDC HE 16 FP EXI

HDC HE 16 FP EXI

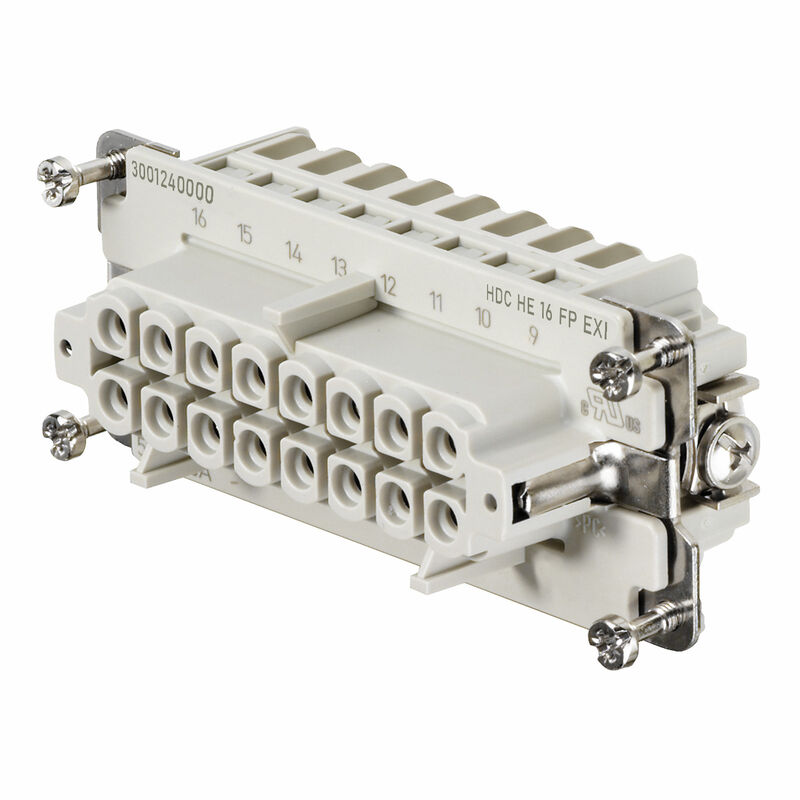

, złącze żeńskie, 500 V, 5 A, Liczba biegunów: 16, PUSH IN, Rozmiar instalacji: 6

Nr. produktu 3001240000
Pobierz kartę katalogową Wsparcie inżynieryjne
Akcesoria 4 Jest dodatkiem 3 Produkty pokrewne 2
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego wymiary Dane ogólne Dane przyłączeniowe PE wersja Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
, złącze żeńskie, 500 V, 5 A, Liczba biegunów: 16, PUSH IN, Rozmiar instalacji: 6
Nr zam.
3001240000
Typ
HDC HE 16 FP EXI
GTIN (EAN)
4099986902343
Ilość
1 szt.

Wymiary i masa

Głębokość
84,5 mm
Głębokość (cale)
3,327 inch
Wysokość
33,8 mm
Wysokość (cale)
1,331 inch
Szerokość
34 mm
Szerokość (cale)
1,339 inch
Masa netto
84 g

Temperatury

Temperatura graniczna
-40 °C ... 125 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2

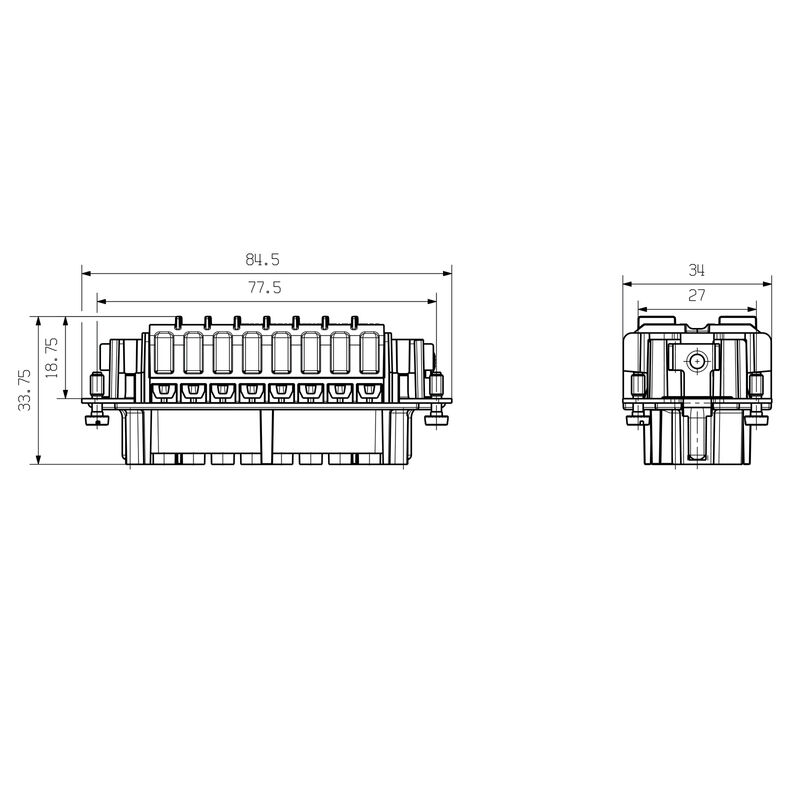

wymiary

długość cokołu
84,5 mm
Szerokość
34 mm
wysokość gniazda
33,8 mm

Dane ogólne

BG
6
Färgkod
beżowy
grupa materiałów izolacyjnych
IIIa
Installation size
6
Insulation resistance
1010 Ω
Materiał izolacyjny
PC ze wzmocnieniem włóknem szklanym (listowanie UL i kwalifikacja pasma)
Materiał podstawowy
stop miedzi
moment dokręcający maks. złącze PE
1,5 Nm
moment dokręcający min. złącze PE
1,2 Nm
Napięcie pomiarowe (DIN EN 61984)
500 V
Number of poles
16
Plugging cycles, silver
≥ 500
Powierzchnia
srebro chromianowane
Produkt o niskiej dymotwórczości wg DIN EN 45545-2
Tak
Prąd pomiarowy (DIN EN 61984)
5 A
Stopień zanieczyszczenia
3
Typ
złącze żeńskie
Type of connection
PUSH IN
Typoszereg
HE
UL 94 가연성 등급
V-0
Объемное сопротивление
≤2 mΩ
rodzaj ochrony przeciwzapłonowej
II 2G Ex ib IIC T6 Gb

Dane przyłączeniowe PE

Długość odizolowania, przyłącze PE
10 mm
moment dokręcający maks. złącze PE
1,5 Nm
moment dokręcający min. złącze PE
1,2 Nm
Przekrój pomiarowy
4 mm²
przekrój przewodu AWG (PE), maks.
AWG 12
przekrój przewodu AWG (PE), min.
AWG 20
Rodzaj przyłącza PE
złącze śrubowe
rozmiar końcówki rowek (złącze PE)
SD 0,8 x 4,0
Śruba mocująca
M 4

wersja

BG
6
Długość usunięcia izolacji przyłącza pomiarowego
10 mm
Materiał podstawowy
stop miedzi
Powierzchnia
srebro chromianowane
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
1,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
2,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, maks.
2,5 mm²
Przekrój przyłącza przewodu, min.
0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
2,5 mm²
Rezystancja skrośna
≤2 mΩ
Rodzaj przyłącza
PUSH IN
Rozmiar instalacji
6
rozmiar końcówki rowek (złącze śrubowe)
SD 0,5 x 3,0

Klasyfikacje

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
