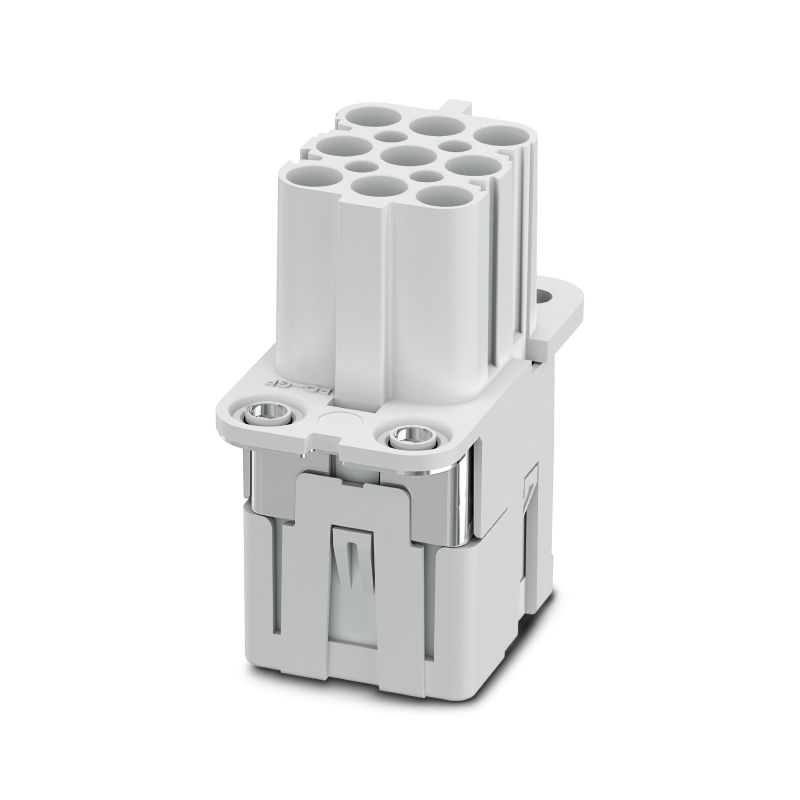

HDC HQ 8 FP

HDC - вставка, Гнездо, 500 V, 16 A, Количество полюсов: 8, PUSH IN, Типоразмер: HQ

№ продукта 2937350000

Свойства

Основные данные для заказа

Версия	HDC - вставка, Гнездо, 500 V, 16 A, Количество полюсов: 8, PUSH IN, Типоразмер: HQ
Заказ №	2937350000
Тип	HDC HQ 8 FP
GTIN (EAN)	4099986694071
Кол.	1 Штука

Размеры и массы

Глубина	22,4 mm
Глубина (дюймов)	0,882 inch
Высота	41,6 mm
Высота (в дюймах)	1,638 inch
Ширина	40,6 mm
Ширина (в дюймах)	1,598 inch
Масса нетто	36 g

Температуры

Предельная температура

-40 °C ... 125 °C

Экологическое соответствие изделия

Состояние соответствия RoHS	Соответствует без исключения
REACH SVHC	No SVHC above 0.1 wt%

Габаритные размеры

Ширина

40,6 mm

Общие данные

BG	HQ
Вид соединения	PUSH IN
Категория перенапряжения	III
Класс пожаростойкости UL 94	V-0
Количество полюсов	8
Номинальное импульсное выдерживаемое напряжение (DIN EN 61984)	6 kV
Расчетное напряжение (DIN EN 61984)	500 V
Расчетный ток (DIN EN 61984)	16 A
Серия	HQ
Степень загрязнения	3
Тип	Гнездо
Типоразмер	HQ
Цветовой код	Светло-серый

Силовой контакт

Расчетное напряжение (DIN EN 61984), силовой контакт

500 V

Исполнение

BG	HQ
Вид соединения	PUSH IN
Поперечное сечение соединительного провода, макс.	2,5 mm²
Поперечное сечение соединительного провода, мин.	0,5 mm²
Типоразмер	HQ

Загрузки

Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305253)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC000438
ETIM 7.0	EC000438
ETIM 8.0	EC000438
ETIM 9.0	EC000438
ECLASS 9.0	27-44-02-05
ECLASS 9.1	27-44-02-05
ECLASS 10.0	27-44-02-05
ECLASS 11.0	27-44-02-05
ECLASS 12.0	27-44-02-05
ECLASS 13.0	27-44-02-05
ECLASS 14.0	27-44-02-05

Сертификаты

ROHS	Соответствовать
