IE-C5DD4UG0050DCSU20-E
IE-C5DD4UG0050DCSU20-E
Rozměrový výkres
IE-C5DD4UG0050DCSU20-E

IE-C5DD4UG0050DCSU20-E

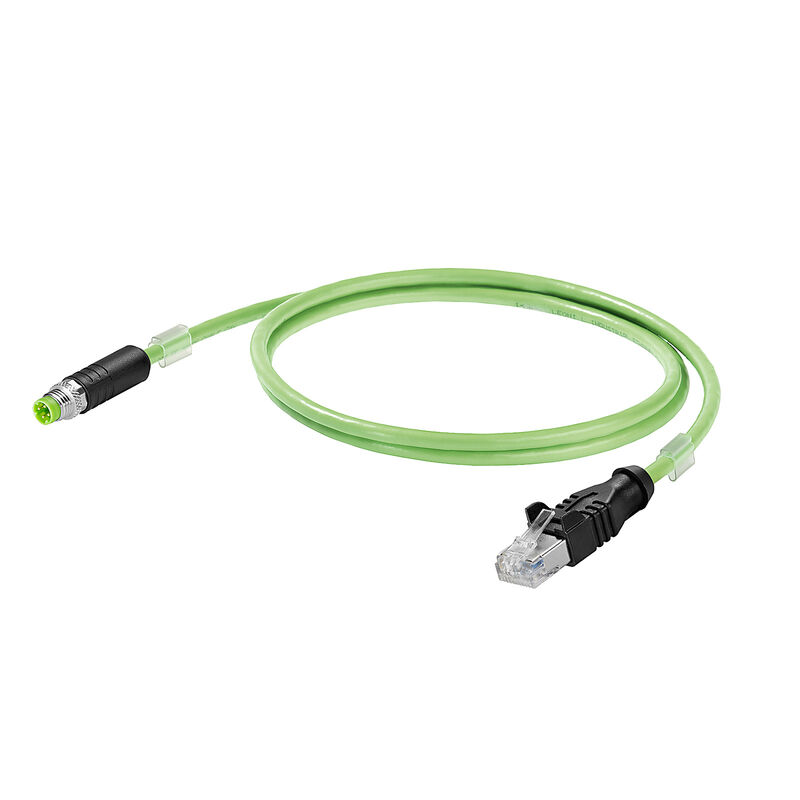

Vlečný kabel, PROFINET, M8 D-kód – IP 67 rovný pin, RJ45 IP 20, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 5 m

ID výrobku 2706250050
Stáhnout datový list
Příbuzné výrobky 57
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Standardy specifické pro kabel Obecné standardy Standardy Конструкция кабеля Elektrické vlastnosti kabelu Własności mechaniczne i materiałowe kabli Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
Vlečný kabel, PROFINET, M8 D-kód – IP 67 rovný pin, RJ45 IP 20, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 5 m
Order No.
2706250050
Typ
IE-C5DD4UG0050DCSU20-E
GTIN (EAN)
4050118743159
Qty.
1 ks

Rozměry a hmotnosti

Délka
5 m
Délka (v palcích)
196,85 inch
Čistá hmotnost
106,7 g

Teploty

Skladovací teplota
-50 °C...70 °C
Operating temperature
-40 °C...70 °C
Teplota instalace
-20 °C...60 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu s výjimkou
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standardy specifické pro kabel

Standard, insulating material
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standard, shielding material
DIN EN 13602 Cu-ETP-A..B
Standard, wire material
DIN EN 13602 Cu-ETP-A

Obecné standardy

Standardní konektor
IEC 61076-2-114
IEC 60603-7-51

Standardy

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standardní konektor
IEC 61076-2-114
IEC 60603-7-51
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A

Конструкция кабеля

Barevná posloupnost vodičů – párů vodičů
белый, желтый, синий, оранжевый
Barva opláštění
green (RAL 6018)
Izolace
PE
Izolace jádra vodiče, tloušťka
0,38 mm
Kompletní stínění
Hliníková fólie
Stínicí oplet vyroben z měděných drátků
Materiál pláště
PUR
Materiál vodiče
Stáčený pocínovaný měděný vodič
Počet vodičů
4
Prameny
7
Průměr pláště, max.
6,7 mm
Průměr pláště, min.
6,3 mm
Průměr vnitřního opláštění
3,9 mm
Průřez
4*AWG 22/7 - 0,32 mm²
Průřez izolace
1,5 mm
Překrývání opletu stínění
85 %
Standardní označení
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Stínění
SF/UTP
Tloušťka materiálu opláštění
0,9 mm
Tloušťka opletu stínění
0,13 mm
Uspořádání jader vodiče
Čtyřcípá hvězda
Výplň
Jako centrální prvek

Elektrické vlastnosti kabelu

Charakteristická impedance
100 ± 15 Ω při 1-100 MHz
Doba propagace signálu
5,3 ns/m
Impedance přenosu
20 mΩ/m při 10 MHz
Kapacita při 1 kHz
52 nF/km
Kategorie
Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B)
Odpor smyčky
120 Ω/km
Provozní napětí (UL klasifikace)
600 V
Provozní napětí, UL
600 V
Rozdílový odpor
3 %
Rychlost
180 m/min
Zkušební napětí: stínění vodič-vodič
2000 Vef, 50 Hz, 1 min
Zpožděné zkreslení
40 ns/100m

Własności mechaniczne i materiałowe kabli

Acceleration
4 m/s²
Bending cycles
3 mil.
Halogen
bez halogenů, podle IEC 60754-2
Kopásállóság
velmi dobré
Lángterjedéssel szembeni ellenállás
in accordance with IEC 60332-1
Min. bending radius, repetitive
7,5 *průměr
Pulling force
≤ 150 N
Radio de flexión, mín., Único
5 *průměr
Resistance to oils
in accordance with IEC 60811-2-1
Silicone-free
Ano
UV-resistant
Ano
Velocità
180 m/min
화재 확산
Ne

Konektor, vlevo

Plug left
M8, D-kódování, IP67, Kontakt samec, přímý, konektor, Plast, stíněné

Konektor, pravý

Plug right
RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
