IE-C5DD4UG0800MCSMCS-E

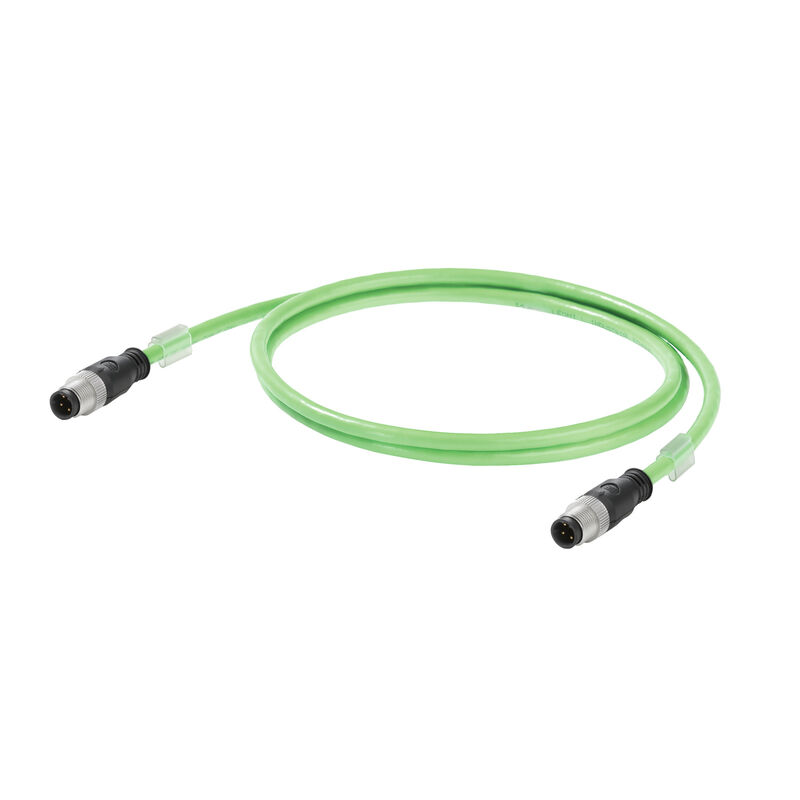

Cavi per installazione in catene portacavi, PROFINET, Codificato D M12 – pin diritto IP67, Codificato D M12 – pin diritto IP67, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PUR, 80 m

N.º de artículo 1025950800
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 6 Productos relacionados 24
Tanúsítványok Dati generali per l’ordinazione Dimensiones y pesos Hőmérsékletek Termékek környezetvédelmi megfelelősége Normas de cables específicos Normas generales Normas Montaje del cable Propiedades eléctricas cable Propiedades mecánicas y propiedades de material cable Konektor, vlevo Conector derecho Klasyfikacje

Tanúsítványok

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E316369

Dati generali per l’ordinazione

Versión
Cavi per installazione in catene portacavi, PROFINET, Codificato D M12 – pin diritto IP67, Codificato D M12 – pin diritto IP67, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PUR, 80 m
Código
1025950800
Tipo
IE-C5DD4UG0800MCSMCS-E
GTIN (EAN)
4032248897025
Cantidad
1 Pieza

Dimensiones y pesos

Longitud
80 m
Longitud (pulgadas)
3.149,606 inch
Peso neto
4.043,317 g

Hőmérsékletek

Temperatura de almacenamiento
-50 °C...70 °C
Temperatura de servicio
-40 °C...70 °C
Temperatura de colocación
-20 °C...60 °C

Termékek környezetvédelmi megfelelősége

Estado de cumplimiento de la directiva RoHS
Megfelel, kivétellel
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Normas de cables específicos

Norma Material aislante
DIN EN 50290-2-23 (VDE 0819) Tabla 2/A (HD 624.3)
Norma Material del apantallamiento
DIN EN 13602 Cu-ETP-A..B
Norma Material del conductor
DIN EN 13602 Cu-ETP-A

Normas generales

Conector norma
IEC 61076-2-101
N.º de certificado (cULus)
E316369

Normas

Conector norma
IEC 61076-2-101
Norma Material aislante
DIN EN 50290-2-23 (VDE 0819) Tabla 2/A (HD 624.3)
Norma Material del apantallamiento
DIN EN 13602 Cu-ETP-A..B
Norma Material del conductor
DIN EN 13602 Cu-ETP-A

Montaje del cable

Aislamiento
PE
Apantallamiento
SF/UTP
Apantallamiento total
Lámina de aluminio
Trenzado de apantallamiento con hilos de cobre
Cargador
Como elemento central
Color de revestimiento
Verde (RAL 6018)
Cordones flexibles
7
Descripción de las normas
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Disposición de los conductores
Cuadretes en estrellas
Diámetro de la funda, max.
6,7 mm
Diámetro de la funda, min.
6,3 mm
Diámetro del aislante
1,5 mm
Diámetro revestimiento interior
3,9 mm
Espesor del aislamiento del conductor
0,38 mm
Espesor del material del revestimiento
0,9 mm
Espesor del trenzado de apantallamiento
0,13 mm
Material del conductor
Stáčený pocínovaný měděný vodič
Material del revestimiento
PUR
Número de conductores
4
Recubrimiento trenzado de apantallamiento
85 %
Sección
4*AWG 22/7 - 0,32 mm²
Secuencia de los colores conductores – pares de conductores
blanco, amarillo, azul, naranja

Propiedades eléctricas cable

Capacidad a 1 kHz
52 nF/km
Categoría
Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B)
Diferencia de resistencias
3 %
Duración de la señal
5,3 ns/m
Impedancia característica
100 ± 15 Ω a 1-100 MHz
Impedancia de transferencia
20 mΩ/m a 10 MHz
Resistencia de bucle
120 Ω/km
Sesgo de retardo
40 ns/100m
Tensión de prueba: conductor-conductor-apantallado
2000 Veff, 50 Hz, 1 min
Tensión de servicio (clasificación UL)
600 V
Tensión de servicio UL
600 V
Velocidad
180 m/min

Propiedades mecánicas y propiedades de material cable

Abrasion resistance
muy buena
Acceleration
4 m/s²
Bending cycles
3 Mio
Halogen
libre de halógenos, según IEC 60754-2
Lángterjedéssel szembeni ellenállás
Según IEC 60332-1
Min. bending radius, once only
5 x diámetro del cable
Min. bending radius, repetitive
7,5 x diámetro del cable
Pulling force
≤ 150 N
Resistencia al aceite
Según IEC 60811-2-1
Sebesség
180 m/min
Sin silicona
Ano
Trasmissione del fuoco
No
UV-resistant
Yes

Konektor, vlevo

Spina di collegamento a sinistra
M12, D-codiert, IP67, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt

Conector derecho

Clavija de conexión derecha
M12, Codificación D, IP67, contacto macho, recto, conector, Plástico, con apantallamiento

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
