Свойства
| Вид изделия | Системный кабель |
| Категория | Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B) |
| Материал оболочки | ПВХ |
| Разъем, левый | M12, D-кодировка – угловой штекер IP67 |
| Разъем, правый | RJ45 IP 20 |
| Цвет оболочки | зеленый (RAL 6018) |

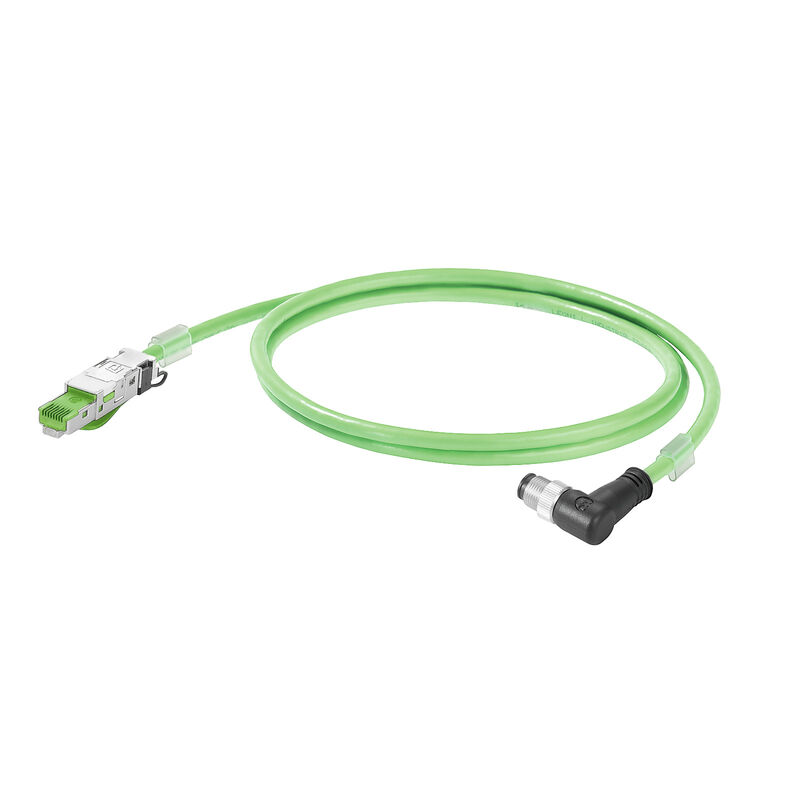

| Исполнение | Системный кабель, M12, D-кодировка – угловой штекер IP67, RJ45 IP 20, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), ПВХ, 5 m |
| Номер для заказа | 1134610050 |
| Тип | IE-C5DS4VG0050MCAA70-E |
| GTIN (EAN) | 4032248964260 |
| Кол. | 1 Штука |
| Длина | 5 m |
| Длина (в дюймах) | 196,85 inch |
| Масса нетто | 360 g |
| Температура хранения | -40 °C...80 °C |
| Рабочая температура | -40 °C...70 °C |
| Температура монтажа | -40 °C...80 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Стандарт, другие стандарты |
UL-File E11901, том 1, раздел 12, стр. 1
UL-File E116441, том 1, раздел 6, стр. 8 |
| Стандарт, конструкция | UL-Style 21694 |
| Стандарт, материал изоляции | DIN EN 50290-2-23 (VDE 0819), таблица 2/A (HD 624.3) |
| Стандарт, материал провода | DIN EN 13602 Cu-ETP-A |
| Стандарт, материал экрана | DIN EN 13602 Cu-ETP-A..B |
| Вилочный разъем, стандарт |
IEC 61076-2-101
IEC 60603-7-51 |
| Вилочный разъем, стандарт |
IEC 61076-2-101
IEC 60603-7-51 |
| Стандарт, другие стандарты |
UL-File E11901, том 1, раздел 12, стр. 1
UL-File E116441, том 1, раздел 6, стр. 8 |
| Стандарт, конструкция | UL-Style 21694 |
| Стандарт, материал изоляции | DIN EN 50290-2-23 (VDE 0819), таблица 2/A (HD 624.3) |
| Стандарт, материал провода | DIN EN 13602 Cu-ETP-A |
| Стандарт, материал экрана | DIN EN 13602 Cu-ETP-A..B |
| Диаметр внутренней оболочки | 4,05 mm |
| Диаметр изоляции | 1,5 mm |
| Диаметр оболочки, макс. | 6,7 mm |
| Диаметр оболочки, мин. | 6,3 mm |
| Жилы | 7 |
| Изоляция | PE |
| Количество жил | 4 |
| Материал оболочки | ПВХ |
| Материал проводника | Витой луженый медный провод |
| Наполнитель | В качестве центрального элемента |
| Нормативные обозначения | 2YY(ST)CY 2x2x0,75/1,5-100 LI VZN GN |
| Общий экран |
Алюминиевая фольга
Экранирующая оплетка из медной проволоки |
| Перекрытие экранирующей оплетки | 85 % |
| Расположение жил | Четверка звездной скрутки |
| Сечение | 4*AWG 22/7 - 0,32 мм² |
| Толщина материала оболочки | 0,9 mm |
| Толщина экранирующей оплетки | 0,13 mm |
| Цвет оболочки | зеленый (RAL 6018) |
| Цветовая последовательность жилы - пары жил | белый, желтый, синий, оранжевый |
| Экранирование | SF/UTP |
| Время прохождения сигнала | 5,3 ns/m |
| Испытательное напряжение: провод–провод–экран | 2000 Вдейств., 50 Гц, 1 мин. |
| Категория | Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B) |
| Передаточный импеданс | 20 мОм/м при 10 МГц |
| Рабочее напряжение (номин. знач. UL) | 600 V |
| Рабочее напряжение UL | 600 V |
| Сопротивление петли | 120 Ω/km |
| Характеристический импеданс | 100 ± 5 Ом при 100 МГц |
| Галогены | Да |
| Огнестойкость | по стандарту IEC 60332-1 / UL 1685 |
| Радиус изгиба мин., однократный | 3,5 *диаметр |
| Радиус изгиба мин., повторяющийся | 7,5 *диаметр |
| Устойчивость к истиранию | хорошо |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_204225) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1134610050) |
| Уведомление об изменении продукта |
[PCN-PB47-20230322-A-EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_296362)
[PCN-PB47-20230322-A-DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_296363) |
| Пользовательская документация |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ROHS | Соответствовать |
