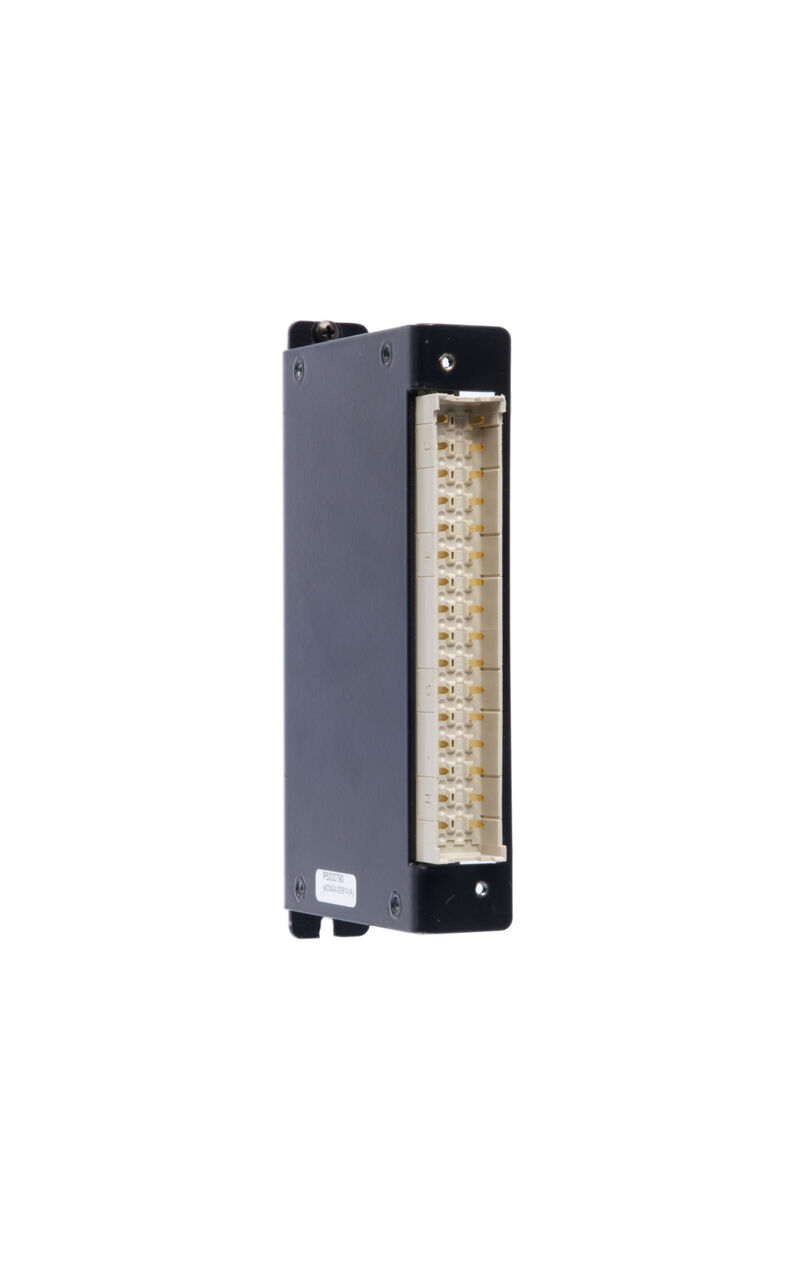

MBGE ADPT, HIMA D AND Z VERSION

MBGE ADPT, HIMA D AND Z VERSION

N.º de artículo 8000123146
Descargar hoja de datos Descargas de productos
Productos relacionados 2
Datos generales para pedido Dimensiones y pesos Temperaturas Datos nominales UL Datos de conexión Datos de conexión Especificaciones Aislamiento aplicado (EN50178) Clasificaciones

Datos generales para pedido

Заказ №
8000123146
Tipo
MBGE ADPT, HIMA D AND Z VERSION
GTIN (EAN)
4099986851085
Cantidad
1 Pieza

Dimensiones y pesos

Depth
71,4 mm
Profundidad (pulgadas)
2,811 inch
Altura
127 mm
Altura (pulgadas)
5 inch
Anchura
19,9 mm
Anchura (pulgadas)
0,783 inch
Peso neto
0,2 g

Temperaturas

Temperatura de almacenamiento
-20...70 °C
Temperatura de servicio
-20...50 °C

Datos nominales UL

Skladovací teplota UL, max.
70 °C
Temperatura d'esercizio UL, max.
50 °C
Temperatura de funcionamiento UL, mín.
-20 °C
보관 온도 UL, 최소
-20 °C
Prąd znamionowy Imaks.
20 A
Tensión nominal UN
125 V

Datos de conexión

Conexión (lado campo)
1756 Control Logix connector
Número de polos (lado de control)
32 polos

Datos de conexión

Conexión (lado campo)
1756 Control Logix connector
Conexión a PLC
Nuevo borne PLC o cableado duro
Número de polos (in situ)
32 P

Especificaciones

Tensión de servicio
125 V
Corriente máxima por canal
2 A
Intensidad nominal total
20 A

Aislamiento aplicado (EN50178)

Tensión de aislamiento nominal
150 V
Categoría de sobretensión
II
Grado de polución
2
Tensión de impulso(1,2/50µs)
1,5 kV
Tensión de prueba de aislamiento AC
0,82 kV

Clasificaciones

ETIM 8.0
EC002584
ETIM 9.0
EC002584
ETIM 10.0
EC002584
ECLASS 14.0
27-33-02-92
ECLASS 15.0
27-33-02-92
