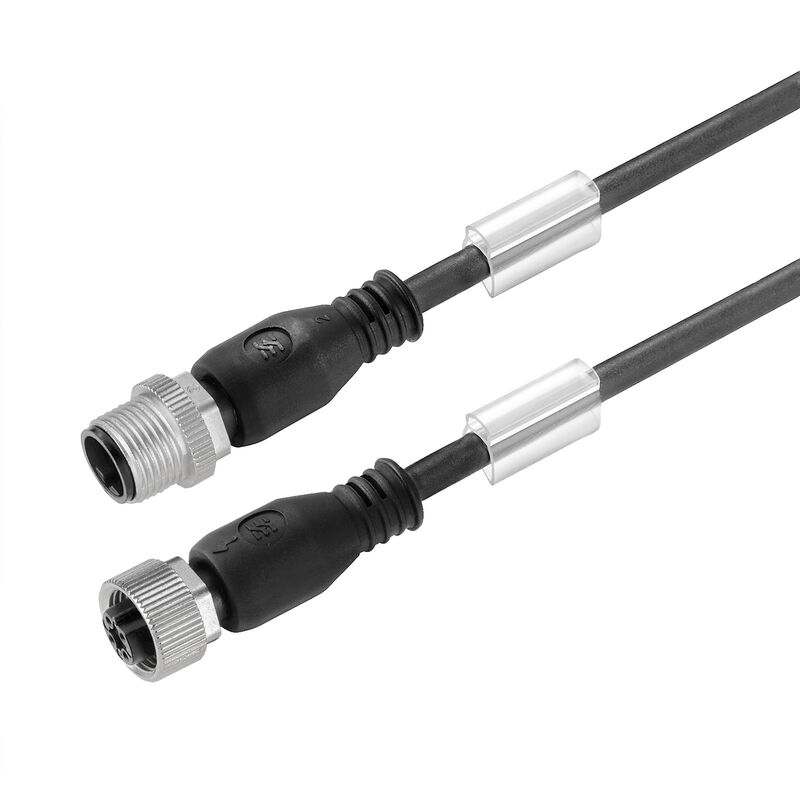

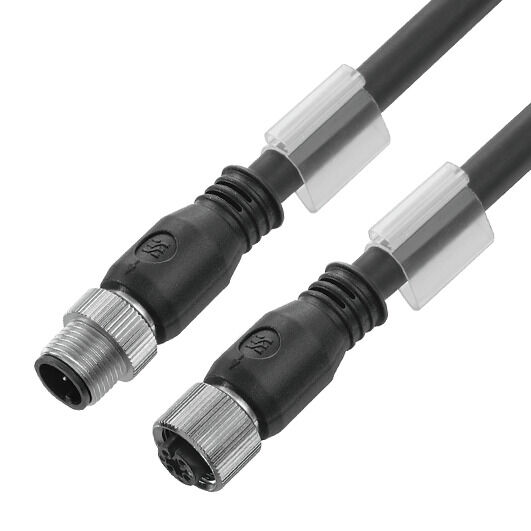

SAIL-M12GM12G-8S10U
Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 8, 10 m, Вилка, прямая - Гнездо, прямое, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
№ продукта
1279461000
Свойства
| Версия | Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 8, 10 m, Вилка, прямая - Гнездо, прямое, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет |
| Заказ № | 1279461000 |
| Тип | SAIL-M12GM12G-8S10U |
| GTIN (EAN) | 4050118077001 |
| Кол. | 1 Штука |
| Масса нетто | 573 g |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| Возможно использование с троссом для протяжки | Да |
| Галогены | Нет |
| Диапазон температур, движущ. | -25...80 °C |
| Диапазон температур, стацион. | -40...80 °C |
| Длина кабеля | 10 m |
| Изоляция | PP |
| Количество контактов | 8 |
| Материал оболочки | Полиуретан |
| Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM) | 20549 (80 °C / 300 V) |
| Наружный диаметр | 6.3 mm ± 0.2 mm |
| Настраиваемая длина кабеля | Нет |
| Облучение с перекрестными связями | Нет |
| Поперечное сечение жилы | 0,25 mm² |
| Прочность при кручении | 360 °/m |
| Радиус изгиба мин., изменяющийся | 12 x диаметр кабеля |
| Радиус изгиба, мин., постоянный | 5 x диаметр кабеля |
| Скорость | 100 m/s |
| Стойкость к сварочным искрам | Нет |
| Ускорение | 5 m/s² |
| Устойчивые к каплям сварочного металла | Нет |
| Цвет оболочки | черный |
| Цветовая кодировка |
синий
красный белый коричневый зеленый желтый серый розовый |
| Циклы сгиба | 1 млн |
| Экранированный | Да |
| LED | Нет |
| Вид защиты |
IP67
когда ввинчен IP 65 IP66 |
| Диапазон температур корпуса | -40 … +85 ° C |
| Исполнение | Вилка, прямая - Гнездо, прямое |
| Кодировка | A-кодировка |
| Материал резьбового кольца | Латунь никелированная |
| Момент затяжки | M12: 0,8–1,2 Нм |
| Номинальное напряжение | 30 V |
| Номинальный ток | 2 A |
| Основной материал корпуса | PUR |
| Поверхность контакта | позолоченный |
| Прочность изоляции | 108 Ом |
| Размер под ключ | 13 mm |
| соединено перемычкой | Нет |
| Соединительная резьба | M12/M12 |
| Степень загрязнения | 3 |
| Циклы коммутации | ≥ 100 |
| Номинальное напряжение | 30 V |
| Прочность изоляции | 108 Ом |
| Вилочный разъем, стандарт | IEC 61076-2-101 |
| Сертификат № (cULus) | E307231 |
| Вилочный разъем, стандарт | IEC 61076-2-101 |
| Штекер левый | M12, A-кодировка, IP67, штыревой контакт, прямой, Пластмасса, экранированный |
| Штекер правый | M12, A-кодировка, IP67, розеточный контакт, прямой, Пластмасса, экранированный |
| Подпись к рисунку - 05 | Схема контактов |
| Подпись под рисунком-05 | Male |
| Подпись к рисунку - 06 | Схема контактов |
| Подпись под рисунком-06 | Socket |
| Подпись к рисунку - 08 | Идеальный инструмент – Screwty ® с функцией контроля момента затяжки |
| Подпись под рисунком-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1279461000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Сертификаты |    |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E307231 |
