SV-SMT 7.62HP/05/270MF4 SC/8 2.6SN BX

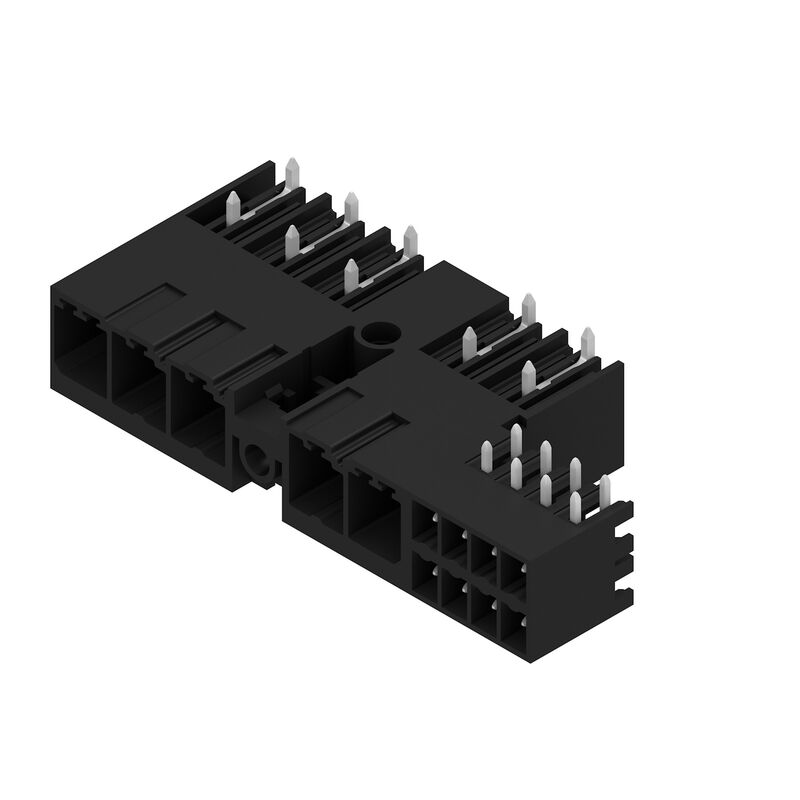

製品イメージ
SV-SMT 7.62HP/05/270MF4 SC/8 2.6SN BX

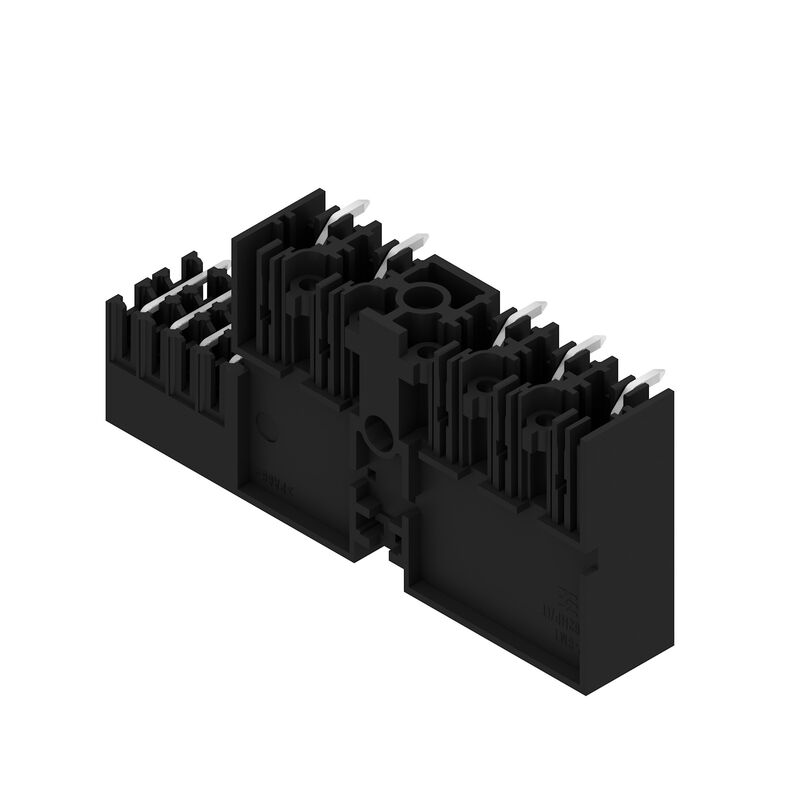

製品イメージ
SV-SMT 7.62HP/05/270MF4 SC/8 2.6SN BX
寸法図

SV-SMT 7.62HP/05/270MF4 SC/8 2.6SN BX

この製品は、まもなくご利用いただけなくなります。

PCB 플러그인 커넥터, 수형 헤더, 폐쇄 측, 스크류 플랜지, THT/THR 용접 결선, 7.62 mm, 극 수: 5, 270°, 솔더 핀 길이(l): 2.6 mm, 주석 도금, 검정, 박스

商品番号 2529530000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 1 の対照製品 2 関連製品 2
Agréments 일반 주문 데이터 Dimensions et poids 환경 제품 규정 준수 Rendszerspecifikációk Anyagjellemzők Données nominales selon CEI UL 1059に準拠した公称データ Csomagolás Dati tecnici Ważna informacja Classifications

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

일반 주문 데이터

Version
PCB 플러그인 커넥터, 수형 헤더, 폐쇄 측, 스크류 플랜지, THT/THR 용접 결선, 7.62 mm, 극 수: 5, 270°, 솔더 핀 길이(l): 2.6 mm, 주석 도금, 검정, 박스
Order No.
2529530000
Type
SV-SMT 7.62HP/05/270MF4 SC/8 2.6SN BX
GTIN (EAN)
4050118539806
Qty.
30 items
製品データ
IEC: 1000 V / 41 A
UL: 300 V / 33 A
パッケージ
箱
Statut de livraison
この記事は今後ご利用いただけなくなります。
Dernière date de commande
/Date(1806444000000)/

Dimensions et poids

Depth
28,3 mm
Profondeur (pouces)
1,114 inch
Height
14 mm
Hauteur (pouces)
0,551 inch
Height of lowest version
11,4 mm
Width
61,93 mm
幅（インチ）
2,438 inch
Poids net
2 g

환경 제품 규정 준수

RoHS Compliance Status
준수, 예외 미존재
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

Rendszerspecifikációk

Product family
OMNIMATE Power - Serie BV/SV 7.62HP
Type of connection
Kretskortanslutning
Mounting onto the PCB
THT/THR solder connection
Pitch in mm (P)
7,62 mm
Pitch in inches (P)
0,3 "
Outgoing elbow
270°
Number of poles
5
Number of solder pins per pole
2
Solder pin length (l)
2,6 mm
Dimensions du picot à souder
0.8 x 1.0 mm
Solder eyelet hole diameter (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+0.1 mm
L1 in mm
38,1 mm
L1 in inches
1,5 "
L2（mm）
11,43 mm
L2 en pouces
0,45 "
Nombre de séries
1
ピンモデルシリーズ数量
1
DIN VDE 57 106に適合したタッチセーフ保護
プリント基板のバックｵﾌﾞハンドタッチセーフ
DIN VDE 0470に適合したタッチセーフ保護
IP 20
体積抵抗
2.00 mΩ
コーディング可能
はい
Plugging force/pole, max.
12 N
Pulling force/pole, max.
7 N

Anyagjellemzők

Insulating material
PA 9T
Colour
czarny
Tableau des couleurs (similaire)
RAL 9011
Insulating material group
I
Indice de Poursuite Comparatif (CTI)
≥ 600
Moisture Level (MSL)
1
UL 94 可燃性等級
V-0
Matériau des contacts
銅合金
Surface du contact
錫メッキ
Structure en couches du raccordement soudé
1...3 µm Ni / 4...6 µm Sn matt
Structure en couches du contact mâle
1...3 µm Ni / 4...6 µm Sn matt
保管温度、最小
-40 °C
保管温度、最大
70 °C
動作温度、最小
-50 °C
動作温度、最大
130 °C
温度範囲、設置、最小
-25 °C
温度範囲、設置、最大
130 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
41 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
41 A
Rated current, min. number of poles (Tu=40°C)
41 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
41 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
1.000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
630 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
630 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
6 kV
Tenue aux courants de faible durée
3 x 1sで420 A

UL 1059に準拠した公称データ

Instituto (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
33 A
Rated current (Use group C / UL 1059)
33 A
Rated current (Use group D / UL 1059)
5 A
Hinweis zu den Zulassungswerten
仕様は最大値です – 詳細については承認証明書を参照してください。
Kriechstrecke, min.
9,6 mm
Luftstrecke, min.
6,9 mm

Csomagolás

Packaging
Doboz
VPE length
338 mm
VPE width
130 mm
VPE height
33 mm

Dati tecnici

Raster in mm (Hybrid)
  • 공칭:
    3,81 mm
  • 하이브리드 콤포넌트:
    Signal
Pas en mm (Signal)
3.81 mm
Raster in Zoll (Hybrid)
  • nominell:
    0,15 "
  • Hybridkomponent:
    Signal
Pas en pouces (Signal)
0.15 "
Pole count (hybrid)
  • 公称:
    8
  • ハイブリッドコンポーネント:
    Signal
極数（信号）
8
Nombre de picots à souder par pôle (hybride)
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    1
極当たりソルダーピン数（信号）
1
Solder pin dimensions (hybrid)
  • はんだピン寸法:
    0.8 x 0.8 mm
  • ハイブリッドコンポーネント:
    Signal
はんだピンの寸法（信号）
0.8 x 0.8 mm
Dimensions du picot à souder = d tolérance (hybride)
  • はんだピン寸法 = d 公差:
    • 接頭部の下限公差（最小値表示）:
      -0,03
    • プレフィックス付き上限公差（最大値を表示）:
      +0,01
    • 公差、単位:
      mm
  • ハイブリッドコンポーネント:
    Signal
はんだピンの寸法= d公差（信号）
-0,03 / +0,01 mm
Bestückungsloch-Durchmesser (Hybrid)
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    1,3 mm
PCB 穴の直径（信号）
1.3 mm
Tolerancia del diámetro de la perforación (híbrido)
  • ハイブリッドコンポーネント:
    Signal
  • ソルダーアイレット穴直径公差 (D):
    ±0.1 mm
  • ソルダーアイレット穴直径公差 (D):
    +0.1 mm
PCB 穴の直径公差（信号）
±0.1 mm
L2 in mm
11,43 mm
L2 in inch
0,45 "
Number of rows (hybrid)
  • ハイブリッドコンポーネント:
    Signal
行数（信号）
2
Contact material (hybrid)
  • ハイブリッドコンポーネント:
    Signal
  • 接点材質:
    CuMg
接点材質（信号）
CuMg
Contact surface (hybrid)
  • ハイブリッドコンポーネント:
    Signal
  • 接触表面:
    錫メッキ
接触表面（信号）
錫メッキ
Layer structure of the solder connection (hybrid)
  • はんだ接続の階層構造:
    • 材質:
      Ni
    • 階層強度:
      • 最小：:
        1 µm
      • 最大.:
        3 µm
    • 材質:
      Sn
    • 階層強度:
      • 最小：:
        4 µm
      • 最大.:
        8 µm
  • ハイブリッドコンポーネント:
    Signal
はんだ接続の層構造（信号）
1-3 µm Ni / 4-8 µm Sn
Layer structure of the plug contact (hybrid)
  • プラグ接点の層構造:
    • 材質:
      Ni
    • 階層強度:
      • 最小：:
        1 µm
      • 最大.:
        3 µm
    • 材質:
      Sn
    • 階層強度:
      • 最小：:
        4 µm
      • 最大.:
        8 µm
  • ハイブリッドコンポーネント:
    Signal
プラグ接点の層構造（信号）
1-3 µm Ni / 4-8 µm Sn
Rated voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    320 V
過電圧クラス / 汚染度レベル II / 2 の定格電圧（信号）
320 V
過電圧クラスの定格電圧/汚染度レベルIII/2（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    160 V
過電圧クラス/汚染度レベル III / 2 の定格電圧（信号）
160 V
Tension d’impulsion nominale pour classe de surtension / degré de pollution niveau III/3 (hybride)
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    160 V
過電圧クラス / 汚染度レベル III / 3の定格電圧（信号）
160 V
Rated impulse voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    2,5 kV
過電圧クラス / 汚染度レベル II / 2 の定格インパルス電圧（信号）
2.5 kV
Rated impulse voltage for overvoltage class / pollution severity level III/2 (hybrid)
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    2,5 kV
Tension de choc nominale pour classe de surtension / degré de pollution niveau III/2 (Signal)
2.5 kV
Tension de choc nominale pour classe de surtension / degré de pollution niveau III/3 (hybride)
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    2,5 kV
過電圧クラス / 汚染度レベル III / 3 の定格インパルス電圧（信号）
2.5 kV
短時間耐久電流容量（ハイブリッド）
  • 短時間耐電流抵抗:
    3 x 1sで80 A
  • ハイブリッドコンポーネント:
    Signal
短時間耐電流抵抗（信号）
3 x 1sで80 A
沿面距離（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 最小：:
    4,38 mm
クリアランス距離（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 最小：:
    3,6 mm
Rated voltage (Use group B / CSA) (Hybrid)
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    300 V
定格電圧（グループ B / CSA 使用）
300 V
Rated voltage (Use group C / CSA) (Hybrid)
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    50 V
定格電圧（グループ C / CSA 使用）（信号）
50 V
定格電流（グループ B / CSA 使用）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    9 A
定格電流（グループ B / CSA 使用）（信号）
9 A
定格電流（使用グループ　C/CSA）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    9 A
定格電流（グループ C / CSA 使用）（信号）
9 A
定格電流（使用グループ D/CSA）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    9 A
定格電流（グループ D / CSA 使用）（信号）
9 A
定格電圧（使用グループ　B/UL 1059）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    300 V
定格電圧（グループ B / UL 1059 使用）（信号）
300 V
定格電圧（C/UL 1059 グループ使用）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    50 V
定格電圧（グループ C/UL 1059 使用）（信号）
50 V
定格電圧（使用グループ　D/UL 1059）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    300 V
定格電圧（グループ D / UL 1059 使用）（信号）
300 V
定格電流（グループ B/UL 1059）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    5 A
定格電流（グループ B / UL 1059 使用）（信号）
5 A
定格電流（使用グループ　C/UL 1059）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    5 A
定格電流（グループ C / UL 1059 使用）
5 A
定格電流（使用グループ D/UL 1059）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Technical specifications refer to the power contacts
  • Technical data of signal contacts: 50V / 5A, stripping length 8mm
  • Rated current related to rated cross-section & min. No. of poles.
  • Specifications of diagram: P1=7.62 mm; P2=3.81 mm
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • MFX and MSFX: X= Position of the middle flange e.g. MF2, MSF3
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-03-01
ECLASS 15.0
27-46-03-01
