Свойства
| Версия | Разрядник для защиты от перенапряжения, Низкое напряжение, Защита от перенапряжения, С дистанционным контактом, Однофазный, TN |
| Заказ № | 2736270000 |

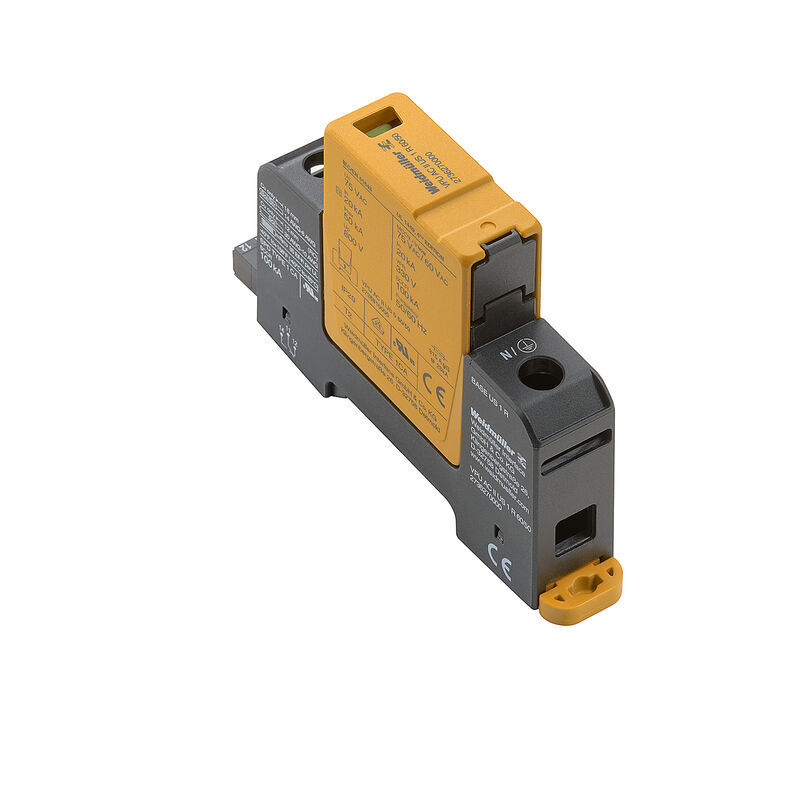

| Тип | VPU AC II US 1 R 60/50 |
| GTIN (EAN) | 4050118825459 |
| Кол. | 1 Штука |
| Глубина | 68 mm |
| Глубина (дюймов) | 2,677 inch |
| Глубина с DIN-рейкой | 76 mm |
| Высота | 111 mm |
| Высота (в дюймах) | 4,37 inch |
| Ширина | 18 mm |
| Ширина (в дюймах) | 0,709 inch |
| Размеры крепежа, высота | 75 mm |
| Масса нетто | 125 g |
| Температура хранения | -40 °C...85 °C |
| Рабочая температура | -40 °C...85 °C |
| Влажность | Отн. влажность 5–95 % |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Температура окружающей среды (рабочая), макс. | 85 °C |
| Номинальное напряжение, UN | 60 V |
| MCOV (L-PE) | 75 V |
| SCCR | 100 kA |
| In | 20 kA |
| Категория | SPD TYPE 1 |
| Сечение подсоединяемого провода AWG, мин. | AWG 14 |
| Сечение подсоединяемого провода AWG, макс. | AWG 6 |
| Температура окружающей среды (рабочая), мин. | -40 °C |
| MODE | all modes |
| VPR (L-PE) | 330 V |
| Тип напряжения | Переменный ток |
| Энергетические сети UL | Split-Phase |
| Вид соединения | PUSH IN |
| Длина снятия изоляции | 12 mm |
| Сечение подключаемого провода, одножильного, макс. | 1,5 mm² |
| Сечение подключаемого провода, одножильного, мин. | 0,14 mm² |
| Сечение подсоединяемого провода, одножильный, макс. (AWG) | AWG 10 |
| Сечение подсоединяемого провода, одножильный, мин. (AWG) | AWG 30 |
| Вид защиты | IP20 в установленном состоянии |
| Исполнение |
Защита от перенапряжения
С дистанционным контактом |
| Класс пожаростойкости UL 94 | V-0 |
| Конструкция |
Монтажный корпус; 1 TE
Insta IP 20 |
| Оптическая индикация работы | зеленый = OK; красный = неисправен защитный разрядник - заменить. |
| Рабочая высота | ≤ 4000 m |
| Рейка | TS 35 |
| Сегмент | Распределение питания |
| Цветовой код |
оранжевый
черный |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Возможность отслеживания устранения тока Ifi | Не следует учитывать сопровождающий ток сети |
| Временное перенапряжение - TOV | 114 V |
| Время реакции | ≤ 25 нс |
| Диапазон частот, макс. | 60 Hz |
| Диапазон частот, мин. | 50 Hz |
| Категория требований по IEC 61643-11 | Тип II |
| Класс требований согласно EN 61643-11 | T2 |
| Количество полюсов | 1 |
| Макс. продолжительное напряжение, Uc (AC) | 75 V |
| Низковольтная сеть |
Однофазный
TN |
| Номинальное напряжение (AC) | 60 V |
| Номинальный ток короткого замыкания ISCCR | 50 kA |
| Нормы |
IEC 61643-11
EN 61643-11 UL 1449 NFPA 79 |
| Предохранитель |
Предохранитель не требуется ≤ 315 А gG
250 A gG @50 kA Isccr 315 A gG @25 kA Isccr |
| Разрядный ток, Iн (8/20 мкс), провод – защ. заземление (PE) | 20 кА |
| Сигнальный контакт | 250 В 1 А 1 нормально замк. конт. |
| Согласование энергии (≤10 м) |
Тип II
Тип III |
| Тип SPD | T2 |
| Тип напряжения | Переменный ток |
| Ток утечки в Un | 0,3 mA |
| Ток утечки, Iмакс. (8/20 мкс), провод – защ. заземление (PE) | 50 kA |
| Уровень защиты, Up при IN (L/N-PE) | ≤ 0.8 kV |
| Длина зачистки изоляции | 18 mm |
| Метод проводного соединения | Винтовое соединение |
| Вид соединения | Винтовое соединение |
| Длина снятия изоляции Измерительное соединение | 18 mm |
| Момент затяжки, мин. | 2 Nm |
| Момент затяжки, макс. | 4,5 Nm |
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 16 mm² |
| Диапазон зажима, мин. | 1,5 mm² |
| Диапазон зажима, макс. | 35 mm² |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 6 |
| Сечение подключаемого провода, одножильного, мин. | 2,5 mm² |
| Сечение подключаемого проводника, однопроволочного, макс. | 35 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 1,5 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 35 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 2,5 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 35 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 2,5 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 35 mm² |
| Тип напряжения | Переменный ток |
| Количество полюсов | 1 |
| Вид защиты | IP20 в установленном состоянии |
| Цветовой код |
оранжевый
черный |
| Сертификат № (cULus) | E354261 |
| Период времени | 5 лет |
| Одобрение / сертификат / документ о соответствии | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_157364) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212273) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2736270000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2736270000) |
| Пользовательская документация | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_188076) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Сертификаты |    |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E354261 |
