Свойства

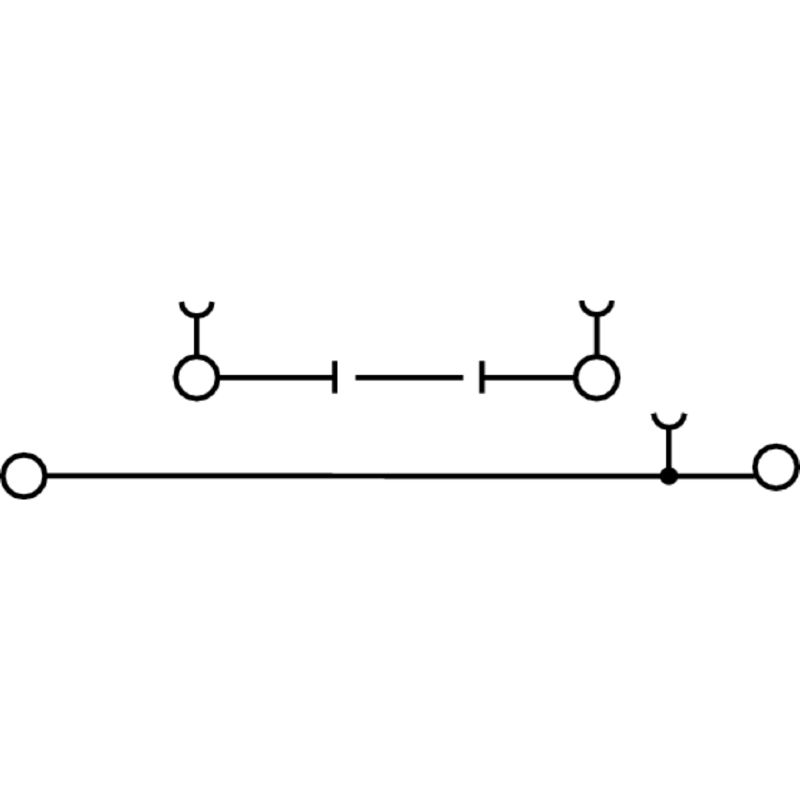

| Версия | Клемма для проведения проверок, Винтовое соединение, синий, 2.5 mm², 24 A, 500 V, Количество соединений: 4, Количество уровней: 2 |
| Заказ № | 2810660000 |
| Тип | WDK 2.5/TR-DU STB BL |
| GTIN (EAN) | 4064675283348 |
| Кол. | 50 Штука |
| Глубина | 67,5 mm |
| Глубина (дюймов) | 2,657 inch |
| Высота | 72,5 mm |
| Высота (в дюймах) | 2,854 inch |
| Ширина | 5,1 mm |
| Ширина (в дюймах) | 0,201 inch |
| Масса нетто | 15,56 g |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c6099607-b1cd-4fc8-8f5b-8c2defa73093 |
| Материал | Материал Wemid |
| Цветовой код | синий |
| Класс пожаростойкости UL 94 | V-0 |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 2 |
| Количество уровней | 2 |
| Количество контактных гнезд на уровень | 2 |
| Уровни с внутр. перемычками | Нет |
| Рейка | TS 35 |
| Функция PE | Нет |
| Функция PEN | Нет |
| с фиксатором | Да |
| Тип соединения, дополнительное соединение | Винтовое соединение |
| Вид соединения | Винтовое соединение |
| Вид соединения 2 | Винтовое соединение |
| Диапазон зажима, макс. | 4 mm² |
| Диапазон зажима, мин. | 0,05 mm² |
| Количество соединений | 4 |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 30 |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| встроенное испытательное гнездо | Нет |
| Поперечное разделение | без |
| Продольное разделение | поворотный |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 30 |
| Рейка | TS 35 |
| Расчетное сечение | 2,5 mm² |
| Номинальное напряжение | 500 V |
| Номинальное напряжение пост. тока | 500 V |
| Номинальный ток | 24 A |
| Ток при макс. проводнике | 24 A |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,33 mΩ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Напряжение, класс C (UR) | 300 V |
| Разм. провода Заводская электропроводка, макс. (UR) | 12 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 30 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 12 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 30 AWG |
| Сертификат № (UR) | E60693 |
| Ток, разм. С | 20 A |
| Одобрение / сертификат / документ о соответствии | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Каталог | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Сертификаты |  |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (UR) | E60693 |
