Свойства

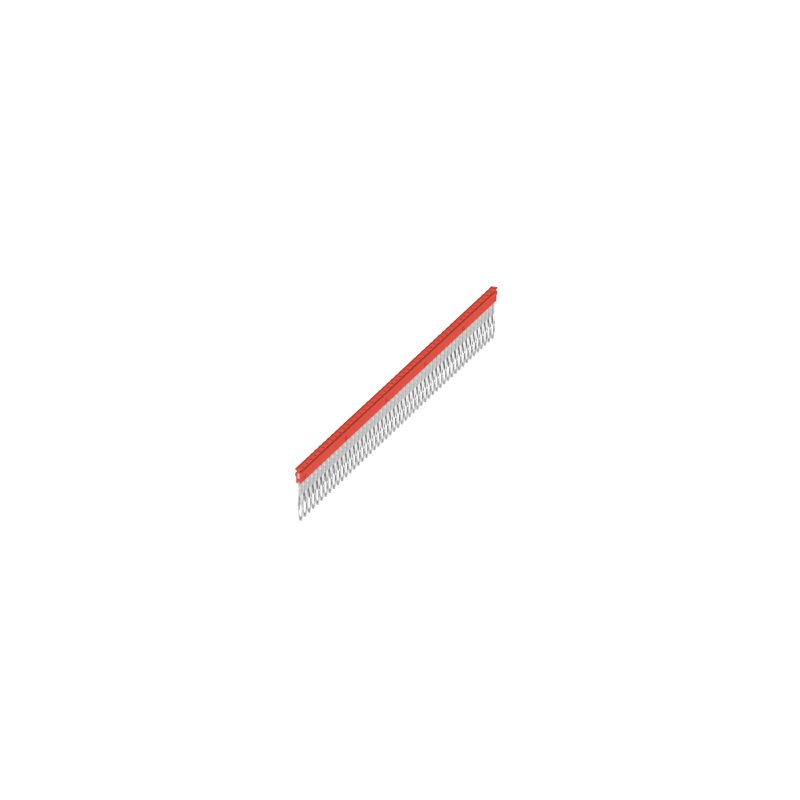

| Версия | Перемычка (клемма), втычной, красный, 17.5 A, Количество полюсов: 50, Шаг в мм (P): 3.50, Изолированный: Да, Ширина: 175 mm |
| Заказ № | 1985820000 |
| Тип | ZQV 1.5N/50 RD |
| GTIN (EAN) | 4050118370270 |
| Кол. | 5 Штука |
| Глубина | 21,9 mm |
| Глубина (дюймов) | 0,862 inch |
| Высота | 2,8 mm |
| Высота (в дюймах) | 0,11 inch |
| Ширина | 175 mm |
| Ширина (в дюймах) | 6,89 inch |
| Масса нетто | 16,26 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Материал | Материал Wemid |
| Цветовой код | красный |
| Класс пожаростойкости UL 94 | V-0 |
| Вид крепления | втычной |
| Проверенное на взрывозащищенность исполнение | Нет |
| Расчетный ток, многополюсный | 17,5 A |
| Шаг в мм (P) | 3,5 mm |
| Количество полюсов | 50 |
| Номинальное напряжение | 400 V |
| Номинальный ток | 17,5 A |
| Сведения об изделии | По причинам, связанным с обеспечением стабильности и температурного режима, допускается выламывание только 60% контактных элементов Использование кросс-коннекторов позволяет уменьшить номинальное напряжение до 400 ВНапряжение уменьшается до 25 В при использовании кросс-соединения с пустыми обрезанными кромками |
| Одобрение / сертификат / документ о соответствии | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45553) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1985820000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1985820000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1985820000&norm=0) |
| Пользовательская документация |
[2434520000_BED-ANL.ZQV_A_REIHE.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35337)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Соответствовать |
