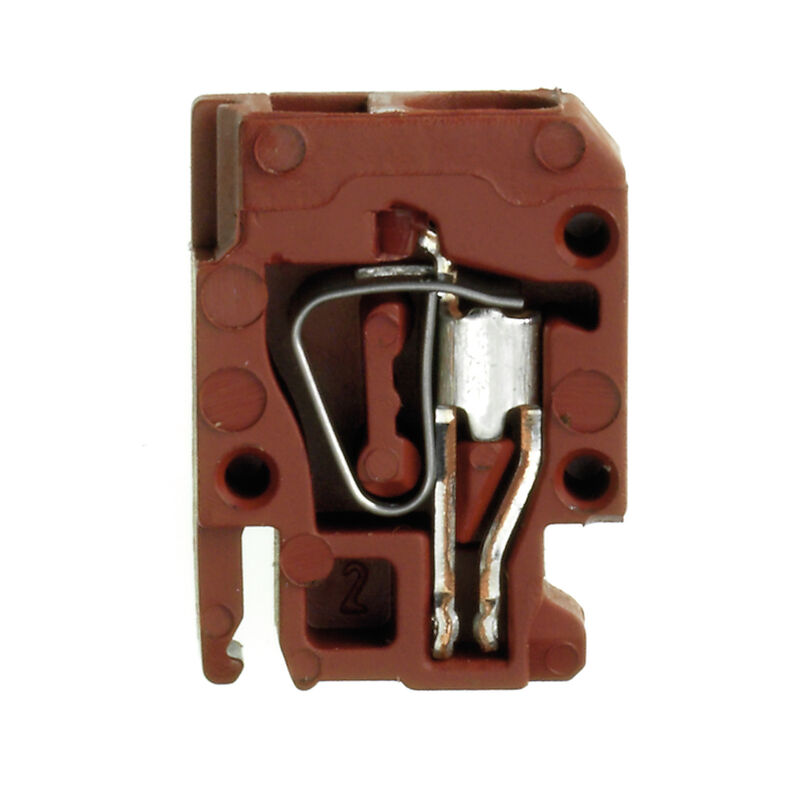

ZVL 1.5 INV BR

Промышленный разъем, Пружинное соединение, 1.5 mm², Распределительная шина, коричневый

№ продукта 1714700000

Свойства

Основные данные для заказа

Версия	Промышленный разъем, Пружинное соединение, 1.5 mm², Распределительная шина, коричневый
Заказ №	1714700000
Тип	ZVL 1.5 INV BR
GTIN (EAN)	4008190334475
Кол.	20 Штука

Размеры и массы

Глубина	17,45 mm
Глубина (дюймов)	0,687 inch
Высота	12,9 mm
Высота (в дюймах)	0,508 inch
Ширина	5,08 mm
Ширина (в дюймах)	0,2 inch
Масса нетто	1,1 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Экологическое соответствие изделия

Состояние соответствия RoHS	Соответствует без исключения
REACH SVHC	No SVHC above 0.1 wt%

Характеристики материала

Материал	Материал Wemid
Цветовой код	коричневый
Класс пожаростойкости UL 94	V-0

Параметры системы

Исполнение	Распределительная шина
Требуется концевая пластина	Да
Количество уровней	1
Количество контактных гнезд на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет

Дополнительные технические данные

Вид монтажа	втычной
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет

Зажимаемые провода (дополнительное соединение)

Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.

1,5 mm²

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	2,5 mm²
Диапазон зажима, мин.	0,13 mm²
Длина зачистки изоляции	7 mm
Кабельный наконечник для обжима двух проводов, макс.	0,75 mm²
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm²
Калибровая пробка согласно 60 947-1	A2
Количество соединений	1
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	2,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	2,5 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Размеры

Смещение TS 35

10 mm

Общие сведения

Количество полюсов	1
Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Поперечное сечение подключаемого провода AWG, мин.	AWG 26

Расчетные данные

Расчетное сечение	1,5 mm²
Номинальное напряжение	250 V
Номинальное напряжение пост. тока	250 V
Номинальный ток	17,5 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,83 mΩ
Номинальное импульсное напряжение	4 кВ
Потери мощности по стандарту IEC 60947-7-x	0,56 W
Степень загрязнения	3

Загрузки

Одобрение / сертификат / документ о соответствии	[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49074)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1714700000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1714700000)
Пользовательская документация	[Beipackzettel_ZIA.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35406) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
