Egenskaper

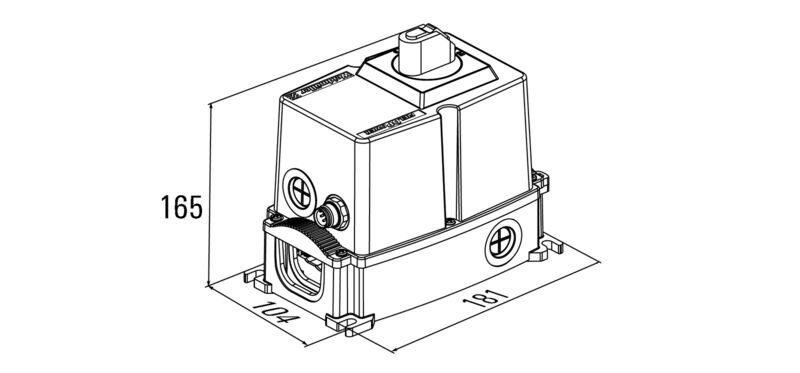

| Utförande | FieldPower® kapsling, 181 mm, 104 mm, 122 mm, IP65, i komplett skick, glasfiberförstärkt polykarbonat, svart, Underhållsbrytare |
| Art.nr. | 1113120000 |
| Typ | BG GHDE HO SA UL PT6 |
| GTIN (EAN) | 4032248891887 |
| Förp. | 1 items |
| Djup | 122 mm |
| Byggdjup (tum) | 4,803 inch |
| Höjd | 181 mm |
| Bygghöjd (tum) | 7,126 inch |
| Bredd | 104 mm |
| Byggbredd (tum) | 4,094 inch |
| Nettovikt | 540 g |
| Lagertemperatur | -40 °C...55 °C |
| Drifttemperatur | -40 °C...45 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 7645f3b1-6db9-495d-9e21-ab1d894aff05 |
| Material | Polykarbonat, glasfiberförstärkt |
| Isoleringsmaterial | GF 10 |
| Kapslingsmaterial | glasfiberförstärkt polykarbonat |
| Silikon | Nej |
| Färgkod | svart |
| Skyddsklass |
IP65
i komplett skick |
| Brännbarhetsklass enligt UL 94 | 5VA |
| Vridmoment för lockskruvar | 2 Nm |
| Fastsättning av lock | TX20-skruvar |
| Monteringsanvisning | Lockskruvar ingår |
| Funktion | Underhållsbrytare |
| Anslutningstyp signalkontakt | M12, A-kodad |
| Anslutningsklämmor vridmoment | 0,8 Nm |
| Anslutningsområde kontaktdon, max. | 10 mm² |
| Anslutningsområde kontaktdon, min. | 0,75 mm² |
| Brytare enligt standard | IEC 60947-3 |
| Drivspänning | 440 V |
| Hjälpkontakt | ABB OA1G10 |
| Ledardiameter, AWG, max | AWG 8 |
| Ledardiameter, AWG, min. | AWG 18 |
| Märkeffekt AC-23A | 7,5 kW |
| Märkström AC-23A | 16 A |
| Nedsmutsningsgrad | 3 |
| Typ av brytare | ABB OT16FT3 |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Manufacturer's Declaration FieldPower® ON/OFF variants](https://mdcop.weidmueller.com/mediadelivery/asset/900_207550) |
| Meddelande om produktändring |
[Produktänderungsmitteilung FieldPower® Box Schrauben](https://mdcop.weidmueller.com/mediadelivery/asset/900_244950)
[Product Change Notification FieldPower® box screws](https://mdcop.weidmueller.com/mediadelivery/asset/900_244951) |
| Användardokumentation |
[Datasheet FieldPower® ON/OFF](https://mdcop.weidmueller.com/mediadelivery/asset/900_245102)
[Manual FieldPower® enclosure size 1](https://mdcop.weidmueller.com/mediadelivery/asset/900_269978) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| ROHS | Uppfyllelse |
Tillbehör
-
-
Produkt-ID:1772460000VPE:100 items
SKMU PA (kontramutter av plast), Kontramutter, M 20, 6 mm, Polyamid 6 (PA6 - GF30)
-
Produkt-ID:1070140000VPE:10 items
FieldPower® kapsling, 181 mm, 104 mm, 42 mm, IP65, i komplett skick, glasfiberförstärkt polykarbonat, svart
-
-
Produkt-ID:1772300000VPE:50 items
VG K (standard plastförskruvning), kabelförskruvning, Rak, M 20, 10 mm, OD min. 6 - OD max. 12 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
-
Produkt-ID:2811470000VPE:50 items
VG K (standard plastförskruvning), kabelförskruvning, Rak, M 20, 10 mm, OD min. 10 - OD max. 14 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
Är tillbehör till
-
Produkt-ID:1070140000VPE:10 items
FieldPower® kapsling, 181 mm, 104 mm, 42 mm, IP65, i komplett skick, glasfiberförstärkt polykarbonat, svart
Separat del till
-
Produkt-ID:1003260000VPE:1 items
FieldPower® energifördelningsbox, Trefas AC, IP65, i slutet tillstånd, glasfiberförstärkt polykarbonat, IDC-anslutning, PUSH IN, Underhållsbrytare
-
Produkt-ID:2921380000VPE:1 items
FieldPower® energifördelningsbox, Trefas AC, IP65, i komplett skick, glasfiberförstärkt polykarbonat, IDC-anslutning, PUSH IN, Underhållsbrytare
-
Produkt-ID:2819530000VPE:1 items
FieldPower® energifördelningsbox, Trefas AC, IP65, i komplett skick, glasfiberförstärkt polykarbonat, IDC-anslutning, PUSH IN, Underhållsbrytare
-
Produkt-ID:8000056232VPE:1 items
FieldPower® energifördelningsbox, Trefas AC, IP65, i komplett skick, glasfiberförstärkt polykarbonat, PUSH IN, IDC-anslutning, Underhållsbrytare
Separata delar
-
Produkt-ID:1952120000VPE:10 items
Field Effekt® kontaktdon, Trefas AC, IP20, Polyamid, PUSH IN, Antal poler : 5
