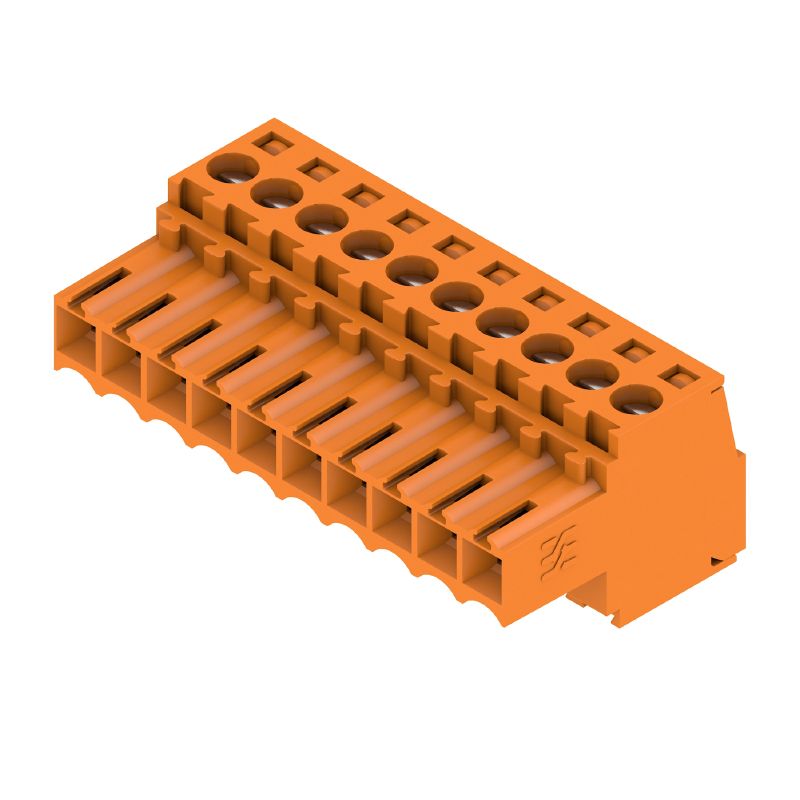

BL 3.50/10/180 SN OR BX — Produktillustration

Ladda ner datablad

BL 3.50/10/180 SN OR BX

Kretskortsstickanslutning, Hylsstickpropp, 3.50 mm, Antal poler: 10, 180°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box

Produkt-ID 1597440000

Egenskaper

Allmänna beställningsdata

Utförande	Kretskortsstickanslutning, Hylsstickpropp, 3.50 mm, Antal poler: 10, 180°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
Art.nr.	1597440000
Typ	BL 3.50/10/180 SN OR BX
GTIN (EAN)	4008190192013
Förp.	48 items
Produktparametrar	IEC: 320 V / 17 A / 0.2 - 1.5 mm² UL: 300 V / 10 A / AWG 28 - AWG 14
Förpackning	Box

Mått och vikter

Djup	18,5 mm
Byggdjup (tum)	0,728 inch
Höjd	13 mm
Bygghöjd (tum)	0,512 inch
Bredd	35 mm
Byggbredd (tum)	1,378 inch
Nettovikt	8,796 g

Miljööverenstämmelse för produkt

REACH SVHC	/
RoHS-kompatibilitetsstatus	Kompatibel utan undantag

Systemvärden

Produktfamilj	OMNIMATE Signal – serie BL/SL 3.50
Anslutningstyp	Fältanslutning
Ledaranslutningsteknik	Klämbygelanslutning
Delning i mm (P)	3,5 mm
Delning i tum (P)	0,138 "
Ledarutgångsriktning	180°
Antal poler	10
L1 i mm	31,5 mm
L1 i tum	1,24 "
Antal rader	1
Polradstal	1
Märkarea	1,5 mm²
Beröringsskydd enligt DIN VDE 57	fingersäker
Beröringsskydd enligt DIN VDE 0470	IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass	IP20 komplett monterad
Genomgångsmotstånd (6)	≤5 mΩ
Koderbar	Ja
Avisoleringslängd	6 mm
Klämskruv	M 2
Skruvmejselklinga	0,4 x 2,5
Skruvmejselklinga Norm	DIN 5264
Stickcykler	25
Max. instickskraft/pol	7 N
Max. dragkraft/pol	5 N
Åtdragningsmoment	Momenttyp: Ledaranslutning Användningsinformation: Åtdragningsmoment: min.: 0,2 Nm max.: 0,25 Nm

Materialdata

Isoleringsmaterial	PBT
Färgkod	orange
Färgtabell (jämförbar)	RAL 2000
Isoleringsmaterialgrupp	IIIa
CTI (Comparative Tracking Index)	≥ 200
Brännbarhetsklass enligt UL 94	V-0
Kontaktmaterial	Cu-legering
Kontaktyta	förtennad
Skiktstruktur för stiftkontakten	4...8 µm Sn varmförtent
Lagertemperatur, min.	−40 °C
Lagertemperatur, max.	70 °C
Driftstemperatur, min.	−50 °C
Driftstemperatur, max	100 °C
Temperaturområde Montage, min.	−30 °C
Temperaturområde Montage, max.	100 °C

Anslutningsbara ledare

Anslutningsområde, min.	0,08 mm²
Anslutningsområde, max.	1,5 mm²
Ledardiameter, AWG, min.	AWG 28
Ledardiameter, AWG, max	AWG 14
entrådig, min. H05(07) V-U	0,2 mm²
entrådig, max. H05(07) V-U	1,5 mm²
fintrådig, min. H05(07) V-K	0,2 mm²
fintrådig, max. H05(07) V-K	1,5 mm²
med AEH med krage DIN 46 228/4, min.	0,2 mm²
med ändhylsa med krage DIN 46 228/4, max.	1,5 mm²
med ändhylsa, DIN 46228 pt 1, min.	0,2 mm²
med ändhylsa enligt DIN 46 228/1, max.	1,5 mm²
Passtift enligt EN 60999 a x b; ø	2,4 mm x 1,5 mm
Anslutningsbar ledare	Ledarens anslutningsarea: Typ: fintrådig nominell: 0,5 mm² kabelsko: Avisoleringslängd: nominell: 8 mm Rekommenderad ändhylsa: 0409500000 Avisoleringslängd: nominell: 6 mm Rekommenderad ändhylsa: 0282600000 Ledarens anslutningsarea: Typ: fintrådig nominell: 0,75 mm² kabelsko: Avisoleringslängd: nominell: 8 mm Rekommenderad ändhylsa: 0409600000 Avisoleringslängd: nominell: 6 mm Rekommenderad ändhylsa: 0282700000 Ledarens anslutningsarea: Typ: fintrådig nominell: 1 mm² kabelsko: Avisoleringslängd: nominell: 8 mm Rekommenderad ändhylsa: 0409700000 Avisoleringslängd: nominell: 6 mm Rekommenderad ändhylsa: 0372600000 Ledarens anslutningsarea: Typ: fintrådig nominell: 0,25 mm² kabelsko: Avisoleringslängd: nominell: 8 mm Rekommenderad ändhylsa: 9025740000 Avisoleringslängd: nominell: 5 mm Rekommenderad ändhylsa: 9018910000 Ledarens anslutningsarea: Typ: fintrådig nominell: 0,34 mm² kabelsko: Avisoleringslängd: nominell: 8 mm Rekommenderad ändhylsa: 9025750000
Referenstext	Ytterdiametern på plastkragen ska inte vara större än rastret (P) Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard	IEC 60664-1 IEC 61984
Märkström, min. antal poler (Tu=20°C)	17 A
Märkström, max. antal poler (Tu=20°C)	12 A
Märkström, min. antal poler (Tu=40°C)	14,5 A
Märkström, max. antal poler (Tu=40°C)	10 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	320 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	160 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3	160 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3	2,5 kV
Korttidströmhållfasthet	3 x 1s mit 100 A

Märkdata enligt CSA

Institut (CSA)	CSA
Certifikat nr. (CSA)	154685-1318353
Märkspänning (användargrupp B / CSA)	300 V
Märkspänning (användargrupp D / CSA)	300 V
Märkström (användargrupp B / CSA)	10 A
Märkström (användargrupp D / CSA)	10 A
Ledardiameter AWG, min.	AWG 28
Ledardiameter AWG, max.	AWG 14
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (UR)	UR
Certifikat nr. (UR)	E60693
Märkspänning (användargrupp B / UL 1059)	300 V
Märkspänning (användargrupp D / UL 1059)	300 V
Märkström (användargrupp B / UL 1059)	10 A
Märkström (användargrupp D / UL 1059)	10 A
Ledardiameter AWG, min.	AWG 28
Ledardiameter AWG, max.	AWG 14
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning	Box
VPE-längd	353 mm
VPE-bredd	137 mm
VPE-höjd	24 mm

Typprovningar

Test: Hållfasthet för märkningar	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96 Test: ursprungsmärkning, typmärkning, godkännande märkning SEV, godkännande märkning CSA Utvärdering: tillgänglig Test: hållbarhet Utvärdering: godkänd
Test: Felaktig inkoppling (ingen utbytbarhet)	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.99 Test: ursprungsmärkning Utvärdering: tillgänglig
Test: Klämbar area	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.99 Typ av ledare: Typ av ledare och för ledararea: massiv 0,2 mm² Typ av ledare och för ledararea: flertrådig 0,2 mm² Typ av ledare och för ledararea: massiv 1,5 mm² Typ av ledare och för ledararea: flertrådig 1,5 mm² Typ av ledare och för ledararea: AWG 28/1 Typ av ledare och för ledararea: AWG 28/19 Typ av ledare och för ledararea: AWG 16/1 Typ av ledare och för ledararea: AWG 16/19 Utvärdering: tillgänglig
Test beträffande ledare som skadats och lossnat oavsiktligt	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96 Krav: 0,2 kg Typ av ledare: Typ av ledare och för ledararea: AWG 28/1 Typ av ledare och för ledararea: AWG 28/19 Utvärdering: godkänd Krav: 0,3 kg Typ av ledare: Typ av ledare och för ledararea: 2 × AWG 24/1 Typ av ledare och för ledararea: 2 × AWG 24/19 med ändhylsa Utvärdering: godkänd Krav: 0,4 kg Typ av ledare: Typ av ledare och för ledararea: H05V-U1.5 Typ av ledare och för ledararea: H05V-K1.5 Typ av ledare och för ledararea: AWG 16/7 Utvärdering: godkänd
Frånslagstest	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96 Krav: 0,2 kg Typ av ledare: Typ av ledare och för ledararea: AWG 28/1 Typ av ledare och för ledararea: AWG 28/19 Utvärdering: godkänd Krav: 0,3 kg Typ av ledare: Typ av ledare och för ledararea: 2 × AWG 24/1 Typ av ledare och för ledararea: 2 × AWG 24/19 med ändhylsa Utvärdering: godkänd Krav: 0,4 kg Typ av ledare: Typ av ledare och för ledararea: H05V-U1.5 Typ av ledare och för ledararea: H05V-K1.5 Typ av ledare och för ledararea: AWG 16/7 Utvärdering: godkänd

Viktig hänvisningstext

IPC-konformitet

Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.

Hänvisningstext

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• Max. ytterdiameter för ledaren: 2,9 mm
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Nedladdningar

Godkännande/Certifikat/Dokument om överensstämmelse	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_70453)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1597440000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1597440000)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)
Broschyrer	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194)

Klassificeringar

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Godkännanden

Godkännanden	![CSA](/picture/CSA.gif) ![UR](/picture/UR.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat nr. (UR)	E60693
