BLZ 7.62HP/12/180F SN BK BX
Product image

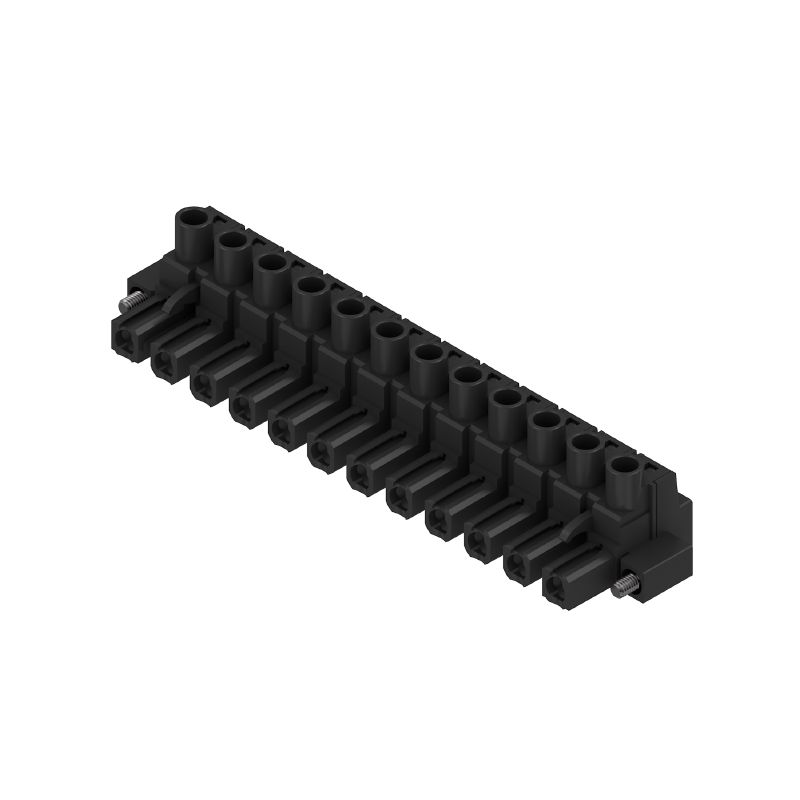

BLZ 7.62HP/12/180F SN BK BX
Product image
BLZ 7.62HP/12/180F SN BK BX
Dimensional drawing
BLZ 7.62HP/12/180F SN BK BX
Graph
BLZ 7.62HP/12/180F SN BK BX
Graph

BLZ 7.62HP/12/180F SN BK BX

Connecteur pour circuit imprimé, Connecteur femelle, 7.62 mm, Nombre de pôles: 12, 180°, Raccordement vissé, Plage de serrage, max. : 4 mm², Boîte

Nr. produktu 1095780000
Pobierz kartę katalogową Mérnöki támogatás Termékletöltések
Tartozékok 3 Ellendarabok 2 Kapcsolódó termékek 9
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Rated data acc. to IEC Rated data acc. to CSA Rated data acc. to UL 1059 Emballage 유형 테스트 Nota importante 분류

Agréments

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Informations générales de commande

Versión
Connecteur pour circuit imprimé, Connecteur femelle, 7.62 mm, Nombre de pôles: 12, 180°, Raccordement vissé, Plage de serrage, max. : 4 mm², Boîte
Código
1095780000
Tipo
BLZ 7.62HP/12/180F SN BK BX
GTIN (EAN)
4032248868674
Cantidad
15 items
Product data
IEC: 630 V / 29 A / 0.2 - 4 mm²
UL: 600 V / 20 A / AWG 28 - AWG 12
Packaging
Box

Dimensions et poids

Profundidad
23,3 mm
Profundidad (pulgadas)
0,917 inch
Altura
18,3 mm
높이 (인치)
0,72 inch
Anchura
100,52 mm
Szerokość (cale)
3,957 inch
Peso neto
24,969 g

Conformité environnementale du produit

Estado de cumplimiento de la directiva RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%
Huella de carbono del producto
  • Производственный цикл:
    0.464 kg CO2 eq.

Paramètres système

Familia del producto
OMNIMATE Power - série BL/SL 7.62HP
Tipo de conexión
필드 결선
Técnica de conexión de conductores
Przyłącze z jarzmem
Paso en mm (P)
7,62 mm
Paso en pulgadas (P)
0,3 "
Dirección de salida de conductor
180°
Número de polos
12
L1 en mm
83,82 mm
L1 en pulgadas
3,3 "
Número de series
1
Número de filas de polos
1
Sección nominal
2,5 mm²
Protección contra contacto según DIN VDE 57106
Ujjak számára biztonságos
Protección contra contacto según DIN VDE 0470
IP 20
Védelmi osztály
IP20
Resistencia de paso
5,00 mΩ
Codificable
Igen
Longitud de desaislado
7 mm
Par de apriete para sujeción por tornillo, mín.
0,15 Nm
Par de apriete para sujeción por tornillo, máx.
0,25 Nm
Meghúzási nyomaték, min.
0,4 Nm
Meghúzási nyomaték, max.
0,5 Nm
Biztosítócsavar
M 2.5
Csavarhúzó éle
0,6 x 3,5
Csavarhúzó éle, standard
DIN 5264
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
9,5 N
Húzóerő / pólus, max.
8,5 N

Données des matériaux

Materiales aislantes
PBT
Color
nero
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 200
Resistencia del aislamiento
≥ 108 Ω
UL 94 éghetőségi osztály
V-0
Material de contacto
Cu-ötvözet
Superficie de contacto
ónozott
Estructura de capas del contacto del conector
4...8 µm Sn tűzi-mártó ónozással bevont
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Conducteurs indiqués pour raccordement

Sección de embornado, mín.
0,08 mm²
Sección de embornado, máx.
4 mm²
Sección de conexión del conductor AWG, min.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 12
Rígido, mín. H05(07) V-U
0,2 mm²
Rígido, máx. H05(07) V-U
4 mm²
Flexible, mín. H05(07) V-K
0,2 mm²
Flexible, máx. H05(07) V-K
4 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,2 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
2,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,2 mm²
con terminal tubular según DIN 46 228/1, máx.
2,5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø
2,8 mm x 2,4 mm
Conductor embornable
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,25 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025760000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,34 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025770000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0372600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        7 mm
    • Ajánlott érvéghüvely:
      0372700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      2,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        7 mm
    • Ajánlott érvéghüvely:
      0373000000
Texto de referencia
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
29 A
Corriente nominal, número de polos máx. (Tu=20 °C)
26,5 A
Corriente nominal, número de polos mín. (Tu=40 °C)
25 A
Corriente nominal, número de polos máx. (Tu=40 °C)
23 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
630 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
500 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
400 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
6 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
6 kV
Resistencia a corrientes de corta duración
3 x 1s mit 180 A
Distancia de fuga, mín.
11,3 mm
Distancia mín.
9,8 mm

Rated data acc. to CSA

Tensión nominal (Use Group B / CSA)
600 V
Tensión nominal (Use Group C / CSA)
600 V
Tensión nominal (Use group D / CSA)
600 V
Intensidad nominal (Use Group B / CSA)
20 A
Intensidad nominal (Use Group C / CSA)
20 A
Intensidad nominal (Use Group D / CSA)
5 A
Sección de conexión del conductor AWG, mín.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 12

Rated data acc. to UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
600 V
Tensión nominal (Use Group C / UL 1059)
600 V
Tensión nominal (Use Group D / UL 1059)
600 V
Intensidad nominal (Use Group B / UL 1059)
20 A
Intensidad nominal (Use Group C / UL 1059)
20 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Sección de conexión del conductor AWG, mín.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 12
Referencia para valores de homologación
A megadott adatok maximális értékek - lásd a tanúsítványt.

Emballage

Embalaje
Boîte
Longitud de VPE
347 mm
Anchura VPE
135 mm
Altura de VPE
31 mm

유형 테스트

Prueba: durabilidad de los marcajes
  • 표준:
    DIN EN 61984 섹션 7.3.2 / 09.02, DIN EN 60068-2-70 / 07.96에서 패턴 가져옴
  • 테스트:
    원산지 표시, 유형 식별, 피치, 재질 유형, 날짜 시계
  • 평가:
    사용 가능
  • 테스트:
    내구성
  • 평가:
    통과
Prueba: error de acoplamiento (no intercambiable)
  • Standard:
    DIN EN 61984 section 6.3 and 6.9.1 / 09.02
  • Test:
    180° turned with coding elements
  • Evaluation:
    passed
  • Test:
    180° turned without coding elements
  • Evaluation:
    passed
Prueba: sección ajustable
  • Standard:
    DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 12.02
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 2,5 mm²
    • Тип провода и его поперечное сечение:
      многожильный 2,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 20/1
    • Тип провода и его поперечное сечение:
      AWG 20/19
    • Тип провода и его поперечное сечение:
      AWG 12/1
    • Тип провода и его поперечное сечение:
      AWG 12/19
  • Оценивание:
    пройдено
Prueba de daños y liberación accidental de conductores
  • Стандарт:
    DIN EN 60999-1, раздел 9.4/12.00
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    0,7 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено
  • Требование:
    0,9 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U4.0
    • Тип провода и его поперечное сечение:
      H07V-K4.0
  • Оценивание:
    пройдено
Prueba de extracción
  • Standard:
    DIN EN 60999-1 avsnitt 9.5 / 12.00
  • Krav:
    ≥5 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 28/1
    • Type of conductor and conductor cross-section:
      AWG 28/19
  • Evaluation:
    passed
  • Requirement:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    ≥50 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 14/1
    • Type of conductor and conductor cross-section:
      AWG 14/19
    • Type of conductor and conductor cross-section:
      H07V-K4.0
  • Evaluation:
    passed
  • Requirement:
    ≥60 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U4.0
  • Evaluation:
    passed

Nota importante

Conformidad con IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Notas
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
