This product will soon be unavailable.

Last order date: /Date(1798671600000)/

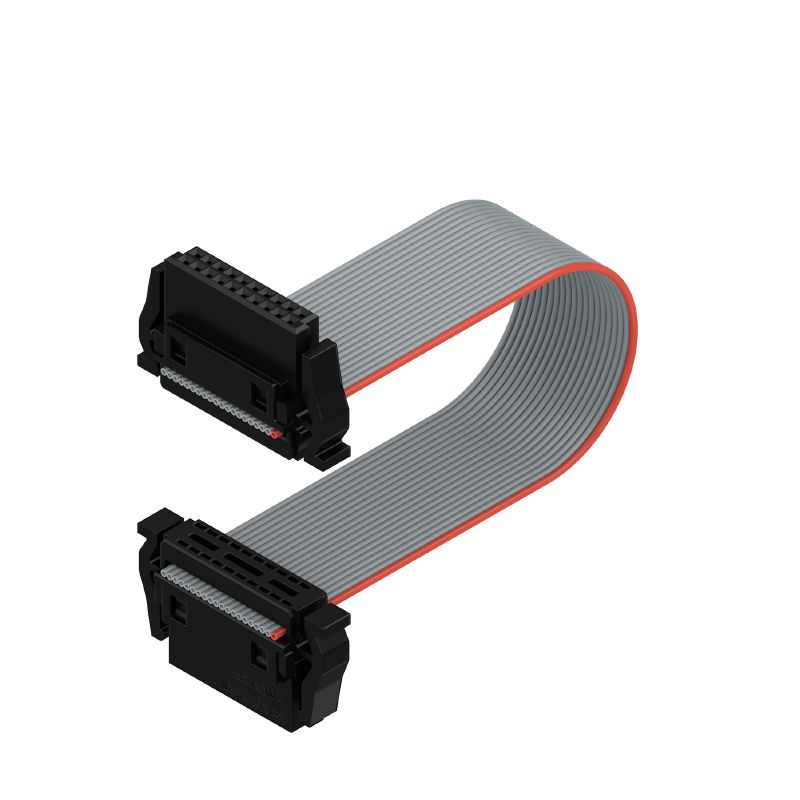

Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 1.27 mm, Polzahl: 20, Box

Item No. 2827030000
Download data sheet Supporto ingegneristico Download dei prodotti
Related products 27
Osvědčení Allgemeine Bestelldaten Dimensions and weights Umweltanforderungen System Parameters Material data Vodiče vhodné k připojení Rated data acc. to IEC Packing Wichtiger Hinweis Classifications

Osvědčení

ROHS
Shoda

Allgemeine Bestelldaten

Version
Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 1.27 mm, Polzahl: 20, Box
Order No.
2827030000
Type
FC10 TN/20A S1 B BX
GTIN (EAN)
4064675363637
Qty.
10 Styk
Product data
IEC: / 1.9 A
UL:
Packaging
Box
Delivery status
This article will no longer be available in the future.
Last order date
/Date(1798671600000)/

Dimensions and weights

Net weight
4,3 g

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Ne SVHC nad 0,1 wt%

System Parameters

Product family
OMNIMATE Signal - Board-to-Board
Type of connection
Schneidklemmanschluss IDC
Wire connection method
IDC svorka
Délka kabelu
100 mm
Pitch in mm (P)
1,27 mm
Paso en pulgadas (P)
0,05 "
Conductor outlet direction
90°/270°
Number of poles
20
Number of rows
2
Pin series quantity
2
Schutzart
IP20
Volume resistance
<25 mΩ
Steckzyklen
500
Steckkraft/Pol, max.
0,6 N
Ziehkraft/Pol, max.
0,6 N

Material data

Insulating material
LCP
Colour
grau
Colour chart (similar)
RAL 7035
Insulation resistance
≥ 20 MΩ
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Kontaktbasismaterial
Kupferlegierung
Kontaktmaterial
Cu-leg
Contact surface
Ni/Au
Schichtaufbau - Steckkontakt
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-40 °C
Betriebstemperatur, max.
125 °C

Vodiče vhodné k připojení

Wire connection cross section AWG, min.
AWG 30/1, 30/7
Wire connection cross section AWG, max.
AWG 30/1, 30/7

Rated data acc. to IEC

Rated current, min. number of poles (Tu=20°C)
1,9 A
Clearance, min.
0,4 mm
Creepage distance, min.
0,4 mm

Packing

Packaging
Box
VPE length
196 mm
VPE width
153 mm
VPE height
21 mm

Wichtiger Hinweis

IPC conformity
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
