Egenskaper
| Utförande | HDC - kapsling, Byggstorlek: 1, Skyddsklass: IP65 (i ijackat tillstånd), Skruvmonterad kåpa, Tvärförregling på underdelen, Standard, Storlek på kabelinföringar: PG 13,5 |
| Art.nr. | 1900990000 |
| Typ | HDC 07A ELU 1PG13G |
| GTIN (EAN) | 4032248592920 |
| Förp. | 1 items |

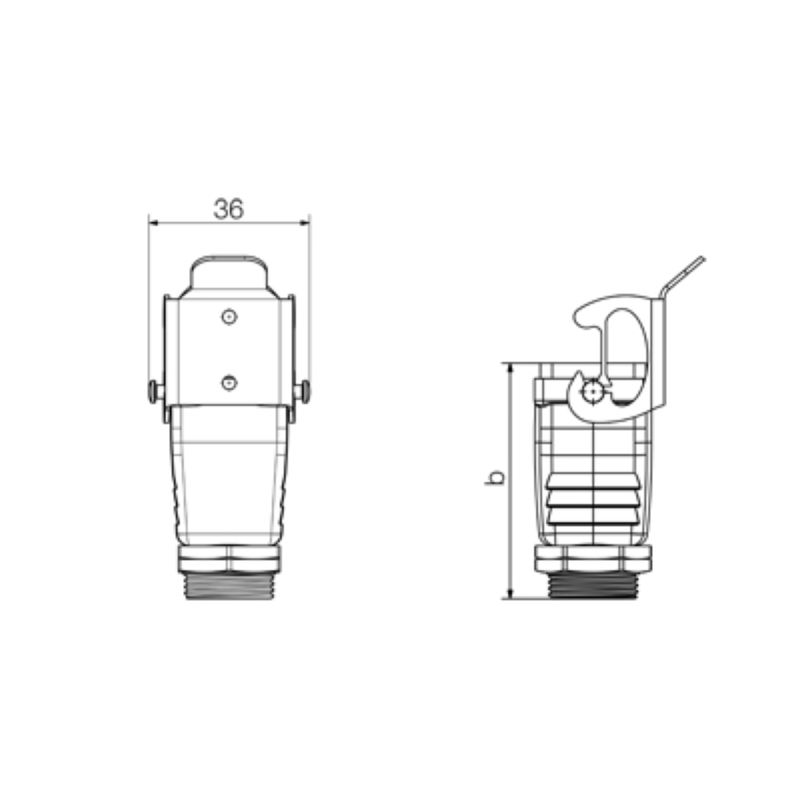

| Djup | 27 mm |
| Byggdjup (tum) | 1,063 inch |
| Höjd | 78 mm |
| Bygghöjd (tum) | 3,071 inch |
| Bredd | 36,5 mm |
| Byggbredd (tum) | 1,437 inch |
| Nettovikt | 33 g |
| Gränsvärde, temperatur | -40 °C ... 125 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Kemikaliebeständighet |
|
| Bredd kapsling | 26,8 mm |
| Höjd kapsling B | 54 mm |
| Kabelingång | m. gänga |
| Längd kapsling | 26,5 mm |
| Brännbarhetsklass enligt UL 94 | V-0 |
| EMC-kapslingar | Nej |
| Kapslingsmaterial | Plast |
| Material låselement | Rostfritt stål |
| Skyddsklass | IP65 (i ijackat tillstånd) |
| Åtdragningsmoment | 0,5 Nm |
| Antal kabelingång på sidan | 0 |
| Antal kabelingång uppe | 1 |
| BG | 1 |
| Bygelutförande | Överkopplingsbygel |
| Byggform | Standard |
| Byggstorlek | 1 |
| Färg (RAL) | RAL 1001 |
| Gänga (inre) | PG 13,5 |
| Kabelingång | m. gänga |
| Lämplig för ModuPlug® | Nej |
| Storlek på kabelinföringar | PG 13,5 |
| Typ | Stickkontakt |
| Utförande kapsling | Skruvmonterad kåpa |
| Utförande låssystem | Tvärförregling på underdelen |
| Åtdragningsmoment | 0,5 Nm |
| Överdel/Underdel/Lock | lower part |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79660) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1900990000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1900990000) |
| Meddelande om produktändring |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Teknisk dokumentation | [1900990000_HDC_07A_ELU_1PG13G_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38839) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E92202 |
