Egenskaper

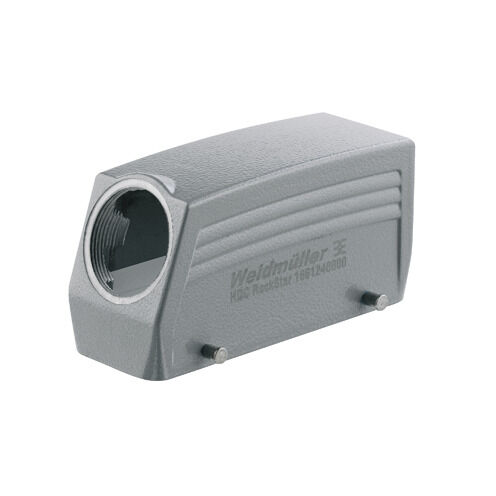

| Utförande | HDC - kapsling, Byggstorlek: 8, Skyddsklass: IP65 (i ijackat tillstånd), Kabelingång på sidan, stickproppskåpa, Tvärförregling på underdelen, Standard, Storlek på kabelinföringar: M 32 |
| Art.nr. | 1787750000 |
| Typ | HDC 24B TSBU 1M32G |
| GTIN (EAN) | 4032248205097 |
| Förp. | 1 items |
| Höjd | 63 mm |
| Bygghöjd (tum) | 2,48 inch |
| Bredd | 59 mm |
| Byggbredd (tum) | 2,323 inch |
| Nettovikt | 265 g |
| Gränsvärde, temperatur | -40 °C ... 125 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| Kemikaliebeständighet |
|
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6bI |

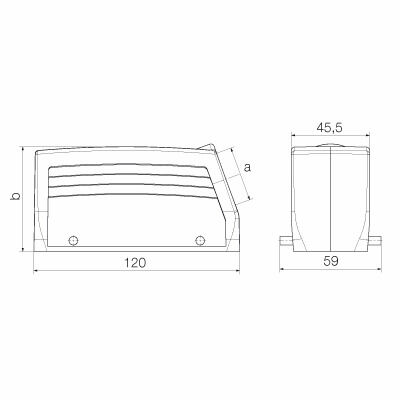

| Bredd kapsling | 43 mm |
| Höjd kapsling B | 63 mm |
| Kabelingång | m. gänga |
| Längd kapsling | 120 mm |
| EMC-kapslingar | Nej |
| Kapslingsmaterial | Aluminiumpressgjutgods |
| Material låselement | Rostfritt stål |
| Skyddsklass | IP65 (i ijackat tillstånd) |
| Yta | Pulverlack |
| Antal kabelingång på sidan | 1 |
| Antal kabelingång uppe | 0 |
| BG | 8 |
| Bygelutförande | Överkopplingsbygel |
| Byggform | Standard |
| Byggstorlek | 8 |
| Färg (RAL) | RAL 7035 |
| Gänga (inre) | M 32 |
| Kabelingång | m. gänga |
| Lämplig för ModuPlug® | Nej |
| Storlek på kabelinföringar | M 32 |
| Typ | Stickkontakt |
| Utförande kapsling |
Kabelingång på sidan
stickproppskåpa |
| Utförande låssystem | Tvärförregling på underdelen |
| Överdel/Underdel/Lock | upper part |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73397) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1787750000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1787750000) |
| Meddelande om produktändring |
[252005](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[252006](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Teknisk dokumentation | [1787750000_HDC_24B_TSBU_1M32G_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38967) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E92202 |
