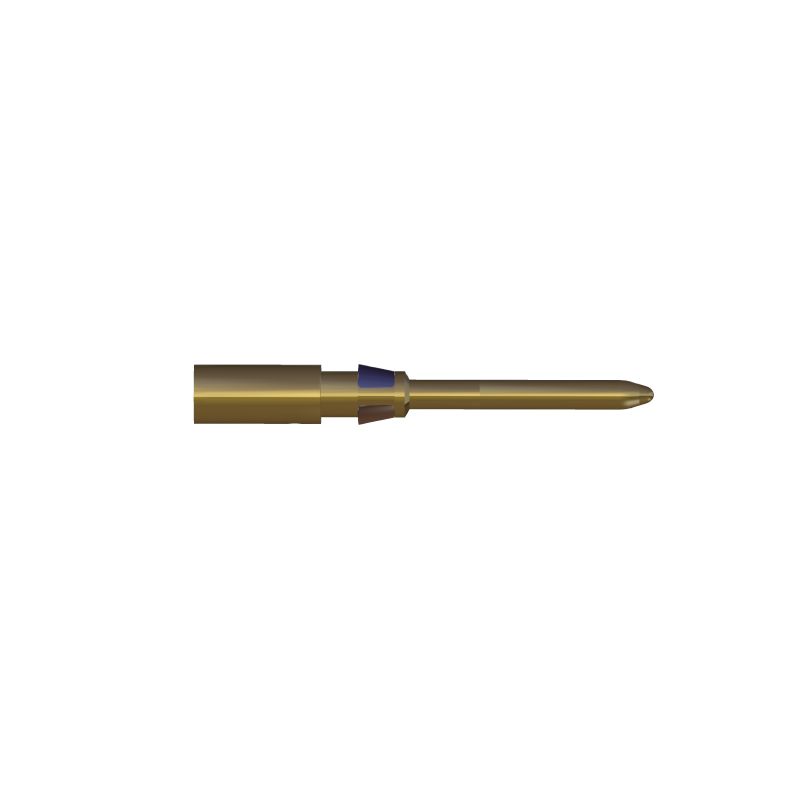

HDC-C-HD-SM2.5AU

Mångpoliga kontakdon, Crimpkontakt, HD, HDD, HQ, MixMate, Hane, Ledardiameter, max.: 2.5, svarvade, Kopparlegering

Produkt-ID 1651660000

Egenskaper

Allmänna beställningsdata

Utförande	Mångpoliga kontakdon, Crimpkontakt, HD, HDD, HQ, MixMate, Hane, Ledardiameter, max.: 2.5, svarvade, Kopparlegering
Art.nr.	1651660000
Typ	HDC-C-HD-SM2.5AU
GTIN (EAN)	4008190400330
Förp.	100 items

Mått och vikter

Diameter	3,2 mm
Nettovikt	0,643 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)	6c
REACH SVHC	Lead 7439-92-1
SCIP	6eabd5ae-2d6b-409e-8bdf-87c27ee10e40

Allmänna uppgifter

Anslutningstyp	Crimpanslutning
Avisoleringslängd nominellt	8 mm
Genomgångsmotstånd (6)	≤4 mΩ
Kontaktdiameter stift Ø	1,6 mm
Kontaktmaterial	Kopparlegering
Ledararea	2.5 mm²
Ledardiameter, max.	2,5 mm²
Material	Kopparlegering
Serie	HD
Stickcykler	≥ 500
Tillverkningsmetod	svarvade
Typ	Hane
Utförande insats	HD HDD HQ MixMate
Yta	Guld

Nedladdningar

Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96186)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1651660000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1651660000)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)
Broschyrer	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Klassificeringar

ETIM 6.0	EC000796
ETIM 7.0	EC000796
ETIM 8.0	EC000796
ETIM 9.0	EC000796
ECLASS 9.0	27-44-02-04
ECLASS 9.1	27-44-02-04
ECLASS 10.0	27-44-02-04
ECLASS 11.0	27-44-02-04
ECLASS 12.0	27-44-02-04
ECLASS 13.0	27-44-02-04
ECLASS 14.0	27-44-02-04

Godkännanden

ROHS	Uppfyllelse
