Egenskaper

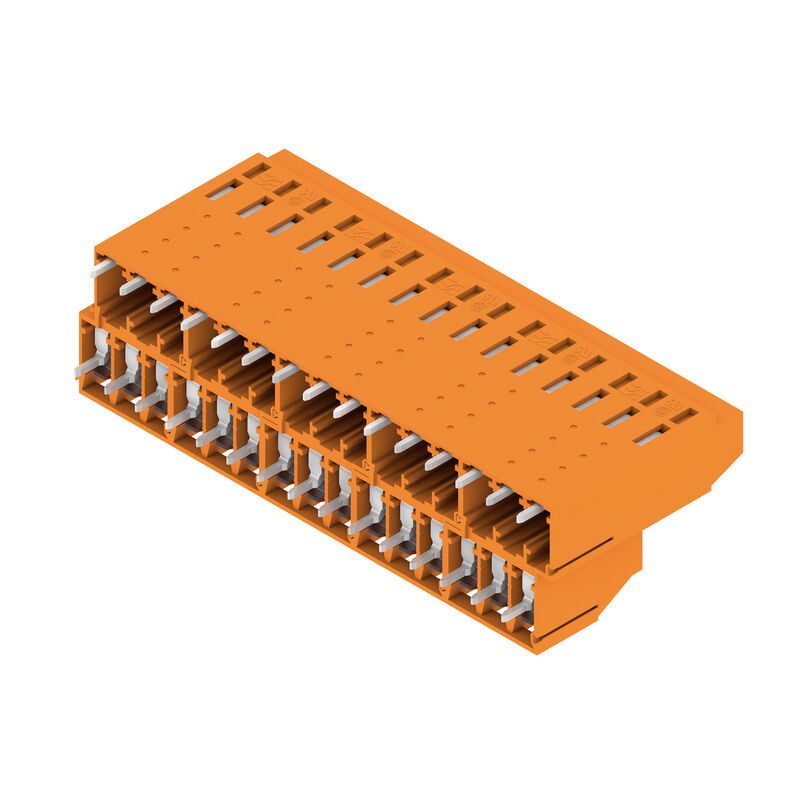

| Utförande | Kretskortsplint, 5.00 mm, Antal poler: 30, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Klämbygelanslutning, Anslutningsområde, max. : 6 mm², Box |
| Art.nr. | 1977380000 |
| Typ | LL2N 5.00/30/90 3.2SN OR BX |
| GTIN (EAN) | 4032248672998 |
| Förp. | 10 items |
| Produktparametrar |
IEC: 500 V / 32.5 A / 0.5 - 6 mm² UL: 300 V / 20 A / AWG 26 - AWG 12 |
| Förpackning | Box |
| Djup | 21,99 mm |
| Byggdjup (tum) | 0,866 inch |
| Höjd | 34,5 mm |
| Bygghöjd (tum) | 1,358 inch |
| Höjd lägstbyggande | 31,3 mm |
| Bredd | 78,19 mm |
| Byggbredd (tum) | 3,078 inch |
| Nettovikt | 53,055 g |
| REACH SVHC | / |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| Produktfamilj | OMNIMATE Signal – serie LL |
| Ledaranslutningsteknik | Klämbygelanslutning |
| Egenskap för klämstället | WireReady |
| Montering på kretskortet | THT lödanslutning |
| Ledarutgångsriktning | 90° |
| Delning i mm (P) | 5 mm |
| Delning i tum (P) | 0,197 " |
| Antal poler | 30 |
| Polradstal | 2 |
| Uppgraderbar av kunden | Ja |
| Antal rader | 2 |
| maximalt radmonterbara poler per rad | 24 |
| Lödstiftlängd (l) | 3,2 mm |
| Dimensioner för lödstift | 0,75 x 0,9 mm |
| Diameter bestyckningshål (D) | 1,3 mm |
| Tolerans diameter bestyckningshål (D) | + 0,1 mm |
| Antal lödstift per pol | 1 |
| Skruvmejselklinga | 0,6 x 3,5 |
| Skruvmejselklinga Norm | DIN 5264 |
| Åtdragningsmoment, min. | 0,5 Nm |
| Åtdragningsmoment, max. | 0,6 Nm |
| Klämskruv | M 3 |
| Avisoleringslängd | 6 mm |
| L1 i mm | 77,5 mm |
| L1 i tum | 3,051 " |
| Beröringsskydd enligt DIN VDE 0470 | IP 20 |
| Beröringsskydd enligt DIN VDE 57 | fingersäker |
| Skyddsklass | IP20 |
| Isoleringsmaterial | Wemid (PA) |
| Färgkod | orange |
| Färgtabell (jämförbar) | RAL 2000 |
| Isoleringsmaterialgrupp | I |
| CTI (Comparative Tracking Index) | ≥ 600 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | Kopparlegering |
| Kontaktyta | förtennad |
| Ytbehandling | 4-6 μm SN |
| Typ av förtenning | matt |
| Skiktstruktur för lödanslutningen | 4...6 µm Sn matt |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 120 °C |
| Temperaturområde Montage, min. | −25 °C |
| Temperaturområde Montage, max. | 120 °C |
| Anslutningsområde, min. | 0,08 mm² |
| Anslutningsområde, max. | 6 mm² |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, AWG, max | AWG 12 |
| entrådig, min. H05(07) V-U | 0,5 mm² |
| entrådig, max. H05(07) V-U | 6 mm² |
| fintrådig, min. H05(07) V-K | 0,5 mm² |
| fintrådig, max. H05(07) V-K | 4 mm² |
| med AEH med krage DIN 46 228/4, min. | 0,5 mm² |
| med ändhylsa med krage DIN 46 228/4, max. | 2,5 mm² |
| med ändhylsa, DIN 46228 pt 1, min. | 0,5 mm² |
| med ändhylsa enligt DIN 46 228/1, max. | 2,5 mm² |
| Passtift enligt EN 60999 a x b; ø | 2,8 mm x 2,4 mm; 3,0 mm |
| Anslutningsbar ledare |
|
| Referenstext |
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P) |
| testad enligt standard |
IEC 60664-1
IEC 61984 |
| Märkström, min. antal poler (Tu=20°C) | 32,5 A |
| Märkström, max. antal poler (Tu=20°C) | 26 A |
| Märkström, min. antal poler (Tu=40°C) | 27,5 A |
| Märkström, max. antal poler (Tu=40°C) | 22 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 500 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 320 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 250 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 4 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 4 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 4 kV |
| Korttidströmhållfasthet | 3 x 1s mit 120 A |
| Märkspänning (användargrupp B / CSA) | 300 V |
| Märkspänning (användargrupp D / CSA) | 300 V |
| Märkström (användargrupp B / CSA) | 20 A |
| Märkström (användargrupp D / CSA) | 10 A |
| Ledardiameter AWG, min. | AWG 26 |
| Ledardiameter AWG, max. | AWG 12 |
| Institut (UR) | UR |
| Certifikat nr. (UR) | E60693 |
| Märkspänning (användargrupp B / UL 1059) | 300 V |
| Märkspänning (användargrupp D / UL 1059) | 300 V |
| Märkström (användargrupp B / UL 1059) | 20 A |
| Märkström (användargrupp D / UL 1059) | 10 A |
| Ledardiameter AWG, min. | AWG 26 |
| Ledardiameter AWG, max. | AWG 12 |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Förpackning | Box |
| VPE-längd | 143 mm |
| VPE-bredd | 88 mm |
| VPE-höjd | 67 mm |
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Hänvisningstext |
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274380) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1977380000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr. (UR) | E60693 |
