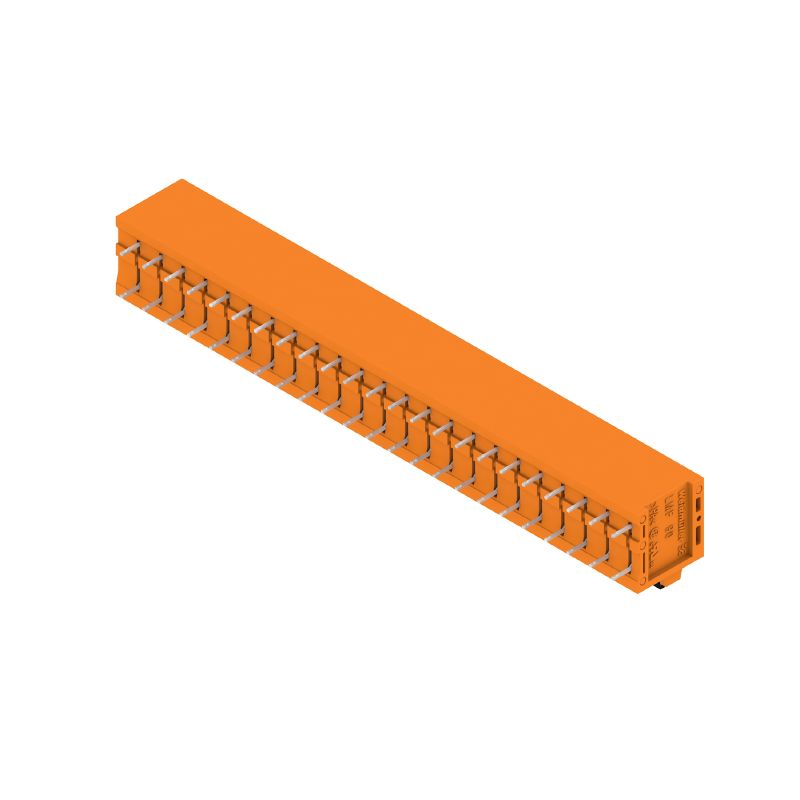

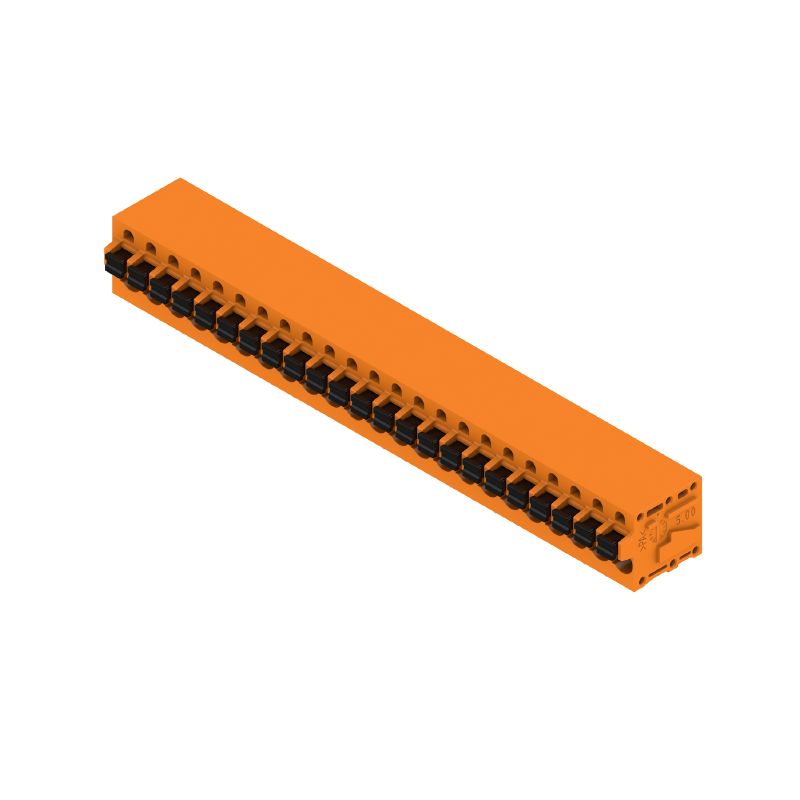

LMF 5.00/23/90 3.5SN OR BX — Produktillustration

Ladda ner datablad Enskild EDA-komponent Använda produkter

LMF 5.00/23/90 3.5SN OR BX

Kretskortsplint, 5.00 mm, Antal poler: 23, 90°, Lödstiftlängd (l): 3.5 mm, förtennad, orange, PUSH IN med manöverknapp, Anslutningsområde, max. : 2.5 mm², Box

Produkt-ID 1331940000

Egenskaper

Allmänna beställningsdata

Utförande	Kretskortsplint, 5.00 mm, Antal poler: 23, 90°, Lödstiftlängd (l): 3.5 mm, förtennad, orange, PUSH IN med manöverknapp, Anslutningsområde, max. : 2.5 mm², Box
Art.nr.	1331940000
Typ	LMF 5.00/23/90 3.5SN OR BX
GTIN (EAN)	4050118135657
Förp.	10 items
Produktparametrar	IEC: 400 V / 24 A / 0.5 - 2.5 mm² UL: 300 V / 20 A / AWG 24 - AWG 12
Förpackning	Box

Mått och vikter

Djup	19,2 mm
Byggdjup (tum)	0,756 inch
Höjd	18,3 mm
Bygghöjd (tum)	0,72 inch
Höjd lägstbyggande	14,8 mm
Bredd	117,7 mm
Byggbredd (tum)	4,634 inch
Nettovikt	32,68 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel utan undantag
REACH SVHC	No SVHC above 0.1 wt%

Karakteristiska systemvärden

Produktfamilj	OMNIMATE Signal – serie LMF
Ledaranslutningsteknik	PUSH IN med manöverknapp
Montering på kretskortet	THT lödanslutning
Ledarutgångsriktning	90°
Delning i mm (P)	5 mm
Delning i tum (P)	0,197 "
Antal poler	23
Polradstal	1
Uppgraderbar av kunden	Nej
Antal rader	1
maximalt radmonterbara poler per rad	24
Lödstiftlängd (l)	3,5 mm
Dimensioner för lödstift	d = 0,8 mm 0,6 x 0,8 mm
Diameter bestyckningshål (D)	1,1 mm
Tolerans diameter bestyckningshål (D)	+ 0,1 mm
Antal lödstift per pol	2
Skruvmejselklinga	0,6 x 3,5
Skruvmejselklinga Norm	DIN 5264
Avisoleringslängd	10 mm
L1 i mm	110 mm
L1 i tum	4,331 "
Beröringsskydd enligt DIN VDE 0470	IP 20
Beröringsskydd enligt DIN VDE 57	fingersäker
Skyddsklass	IP20

Materialdata

Isoleringsmaterial	Wemid (PA)
Färgkod	orange
Färgtabell (jämförbar)	RAL 2000
CTI (Comparative Tracking Index)	≥ 600
Brännbarhetsklass enligt UL 94	V-0
Kontaktmaterial	Cu-legering
Kontaktyta	förtennad
Ytbehandling	4-6 μm SN
Typ av förtenning	matt
Skiktstruktur för lödanslutningen	4...6 µm Sn matt
Lagertemperatur, min.	−40 °C
Lagertemperatur, max.	70 °C
Driftstemperatur, min.	−50 °C
Driftstemperatur, max	120 °C
Temperaturområde Montage, min.	−25 °C
Temperaturområde Montage, max.	120 °C

Anslutningsbara ledare

Anslutningsområde, min.	0,12 mm²
Anslutningsområde, max.	2,5 mm²
Ledardiameter, AWG, min.	AWG 24
Ledardiameter, AWG, max	AWG 12
entrådig, min. H05(07) V-U	0,5 mm²
entrådig, max. H05(07) V-U	2,5 mm²
fintrådig, min. H05(07) V-K	0,25 mm²
fintrådig, max. H05(07) V-K	2,5 mm²
med AEH med krage DIN 46 228/4, min.	0,25 mm²
med ändhylsa med krage DIN 46 228/4, max.	2,5 mm²
med ändhylsa, DIN 46228 pt 1, min.	0,25 mm²
med ändhylsa enligt DIN 46 228/1, max.	2,5 mm²
Passtift enligt EN 60999 a x b; ø	2,4 mm x 1,5 mm
Anslutningsbar ledare	Ledarens anslutningsarea: Typ: fintrådig nominell: 0,5 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 9025870000 Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 9004050000 Ledarens anslutningsarea: Typ: fintrådig nominell: 0,75 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 9025860000 Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 0542500000 Ledarens anslutningsarea: Typ: fintrådig nominell: 1 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 9019100000 Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 0282800000 Ledarens anslutningsarea: Typ: fintrådig nominell: 1,5 mm² kabelsko: Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 0186500000 Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0635100000 Ledarens anslutningsarea: Typ: fintrådig nominell: 2,5 mm² kabelsko: Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 9004080000
Referenstext	Längd på hylsor ska väljas beroende på produkten och märkspänningen. Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Märkdata enligt IEC

testad enligt standard	IEC 60664-1 IEC 61984
Märkström, min. antal poler (Tu=20°C)	24 A
Märkström, max. antal poler (Tu=20°C)	24 A
Märkström, min. antal poler (Tu=40°C)	24 A
Märkström, max. antal poler (Tu=40°C)	24 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3	250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3	4 kV
Korttidströmhållfasthet	3 x 1s mit 120 A

Märkdata enligt CSA

Institut (CSA)	CSA
Certifikat nr. (CSA)	200039-1815154
Märkspänning (användargrupp B / CSA)	300 V
Märkspänning (användargrupp D / CSA)	300 V
Märkström (användargrupp B / CSA)	20 A
Märkström (användargrupp D / CSA)	10 A
Ledardiameter AWG, min.	AWG 24
Ledardiameter AWG, max.	AWG 12
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)	CURUS
Certifikat nr (cURus)	E60693
Märkspänning (användargrupp B / UL 1059)	300 V
Märkspänning (användargrupp D / UL 1059)	300 V
Märkström (användargrupp B / UL 1059)	20 A
Märkström (användargrupp D / UL 1059)	10 A
Ledardiameter AWG, min.	AWG 24
Ledardiameter AWG, max.	AWG 12
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning	Box
VPE-längd	338 mm
VPE-bredd	130 mm
VPE-höjd	27 mm

Typprovningar

Test: Hållfasthet för märkningar	Standard: DIN EN 60512-1-1 / 01.03 Test: ursprungsmärkning, typmärkning, raster, godkännande märkning UL, hållbarhet Utvärdering: tillgänglig
Test: Klämbar area	Standard: DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02 Typ av ledare: Typ av ledare och för ledararea: massiv 0,14 mm² Typ av ledare och för ledararea: flertrådig 0,14 mm² Typ av ledare och för ledararea: massiv 1,5 mm² Typ av ledare och för ledararea: flertrådig 1,5 mm² Typ av ledare och för ledararea: AWG 24/1 Typ av ledare och för ledararea: AWG 24/19 Typ av ledare och för ledararea: AWG 16/1 Typ av ledare och för ledararea: AWG 16/19 Utvärdering: godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt	Standard: DIN EN 60999-1 avsnitt 9.4 / 12.00 Krav: 0,2 kg Typ av ledare: Typ av ledare och för ledararea: AWG 24/1 Typ av ledare och för ledararea: AWG 24/19 Utvärdering: godkänd Krav: 0,3 kg Typ av ledare: Typ av ledare och för ledararea: flertrådig 0,25 mm² Typ av ledare och för ledararea: massiv 0,5 mm² Utvärdering: godkänd Krav: 0,4 kg Typ av ledare: Typ av ledare och för ledararea: massiv 1,5 mm² Typ av ledare och för ledararea: flertrådig 1,5 mm² Typ av ledare och för ledararea: AWG 16/1 Typ av ledare och för ledararea: AWG 16/19 Utvärdering: godkänd
Frånslagstest	Standard: DIN EN 60999-1 avsnitt 9.5 / 12.00 Krav: ≥10 N Typ av ledare: Typ av ledare och för ledararea: AWG 24/1 Typ av ledare och för ledararea: AWG 24/19 Utvärdering: godkänd Krav: ≥20 N Typ av ledare: Typ av ledare och för ledararea: flertrådig 0,25 mm² Typ av ledare och för ledararea: H05V-K0.5 Utvärdering: godkänd Krav: ≥40 N Typ av ledare: Typ av ledare och för ledararea: H07V-U1.5 Typ av ledare och för ledararea: H07V-K1.5 Typ av ledare och för ledararea: AWG 16/1 Typ av ledare och för ledararea: AWG 16/19 Utvärdering: godkänd

Viktig hänvisningstext

IPC-konformitet

Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.

Hänvisningstext

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Mätuttaget kan endast användas som potentialmätpunkt.
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Nedladdningar

Godkännande/Certifikat/Dokument om överensstämmelse	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_99333)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1331940000)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)
Broschyrer	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256)

Klassificeringar

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Godkännanden

Godkännanden	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat nr (cURus)	E60693
