LS2HF 3.50/16/90 3.5SN OR BX
Product image
A kép illusztráció

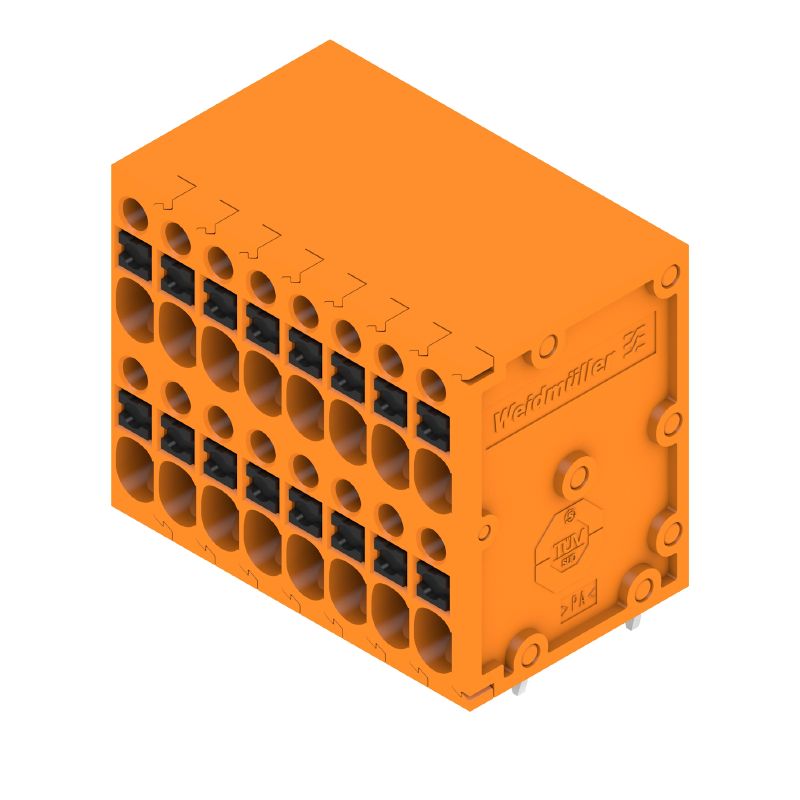

LS2HF 3.50/16/90 3.5SN OR BX
Product image
A kép illusztráció
LS2HF 3.50/16/90 3.5SN OR BX
Dimensional drawing
LS2HF 3.50/16/90 3.5SN OR BX
Graph
LS2HF 3.50/16/90 3.5SN OR BX
A termék előnyei
  • Gyors vezetékbehelyezés a PUSH-IN módszerrel
LS2HF 3.50/16/90 3.5SN OR BX
A termék előnyei
  • Egyszerű és megbízható csatlakozás
LS2HF 3.50/16/90 3.5SN OR BX
A termék előnyei
  • Kompakt kialakítás két szinttel
LS2HF 3.50/16/90 3.5SN OR BX
A termék előnyei
  • Karbantartás vizsgálópontokkal

LS2HF 3.50/16/90 3.5SN OR BX

Bloc de jonction pour circuit imprimé, 3.50 mm, Nombre de pôles: 16, 90°, Longueur du picot à souder (l): 3.5 mm, Orange, PUSH IN avec actionneur, Plage de serrage, max. : 1.5 mm², Boîte

N.º de artículo 2001000000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 1 Productos relacionados 14
Zulassungen Informations générales de commande Abmessungen und Gewichte Conformité environnementale du produit Parámetros del sistema Données des matériaux Conducteurs indiqués pour raccordement Névleges adatok IEC szerint CSA névleges adatok Jmenovité údaje podle UL 1059 Packing 유형 테스트 Note importante Classifications

Zulassungen

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a141b9cd-a4d9-451f-8b4d-e03428dc3481/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Informations générales de commande

Változat
Bloc de jonction pour circuit imprimé, 3.50 mm, Nombre de pôles: 16, 90°, Longueur du picot à souder (l): 3.5 mm, Orange, PUSH IN avec actionneur, Plage de serrage, max. : 1.5 mm², Boîte
Rendelési szám
2001000000
Típus
LS2HF 3.50/16/90 3.5SN OR BX
GTIN (EAN)
4050118382747
Qty.
50 Darab
Termékadatok
IEC: 400 V / 17.5 A / 0.2 - 1.5 mm²
UL: 150 V / 12.5 A / AWG 26 - AWG 16
Csomagolás
Doboz

Abmessungen und Gewichte

Mélység
18 mm
Mélység (coll)
0,709 inch
Magasság
27,7 mm
Bygghöjd (tum)
1,091 inch
Height of lowest version
24,2 mm
Szélesség
33 mm
Szélesség (coll)
1,299 inch
Nettó tömeg
14,9 g

Conformité environnementale du produit

RoHS megfelelőségi állapot
Conforme sans exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Parámetros del sistema

Product family
OMNIMATE Signal - série LS
Metoda wykonywania złącz
PUSH IN con attuatore
Монтаж на печатной плате
THT-forrasztott csatlakozás
Vezeték kimeneti irány
90°
Шаг в мм (P)
3,5 mm
Delning i tum (P)
0,138 "
Number of poles
16
Érintkezősorok száma
2
由客户装配
Non
Número de series
2
Solder pin length (l)
3,5 mm
Forrasztótüske tűrése
-0,1 / 0 mm
Forrasztótüske méretei
1,0 x 0,6 mm
Forrasztótüske méretei=d Tűrés
0 / -0,05 mm
焊接孔直径 (D)
1,3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Forrasztótüskék száma pólusonként
1
Csavarhúzó éle
0,4 x 2,5
Longitud de desaislado
8 mm
L1 en mm
24,5 mm
L1 en pulgadas
0,965 "
Protección contra contacto según DIN VDE 0470
IP 20
Protección contra contacto según DIN VDE 57106
protección de dedos
Tipo de protección
IP20

Données des matériaux

Szigetelőanyag
PA 66/6
Szín
주황색
A működési elemek színe
black
Színskála (hasonló)
RAL 2000
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
aleación de cobre
Forrasztott csatlakozás rétegszerkezete
4...7 µm Sn mate
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
100 °C

Conducteurs indiqués pour raccordement

Rögzítési tartomány, névleges csatlakozás, min.
0,2 mm²
Rögzítési tartomány, névleges csatlakozás, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 16
Tömör, min. H05(07) V-U
0,2 mm²
Tömör, max. H05(07) V-U
1,5 mm²
Flexibilis, min. H05(07) V-K
0,2 mm²
Flexibilis, max. H05(07) V-K
1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,2 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
0,75 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,2 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1,5 mm²
Rögzíthető vezeték
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,25 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025760000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,34 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025770000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0690700000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9021040000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0372700000
Hivatkozási szöveg
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)

Névleges adatok IEC szerint

testováno podle normy
IEC 60947-7-4
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
9 A
Névleges áram, min. pólusszám (Tu=40°C)
17,5 A
Névleges áram, maximális pólusszám (Tu=40°C)
8 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
200 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV

CSA névleges adatok

Номинальное напряжение (группа использования B/CSA)
150 V
Märkspänning (användargrupp D / CSA)
150 V
Rated current (Use group B / CSA)
12,5 A
Rated current (Use group D / CSA)
12,5 A
Sección de conexión del conductor AWG, mín.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 16

Jmenovité údaje podle UL 1059

机构
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
150 V
Névleges feszültség (D felhasználási csoport / UL 1059)
150 V
Névleges áram (B felhasználási csoport/ UL 1059)
12,5 A
Névleges áram (D felhasználási csoport/ UL 1059)
12,5 A
Sección de conexión del conductor AWG, mín.
AWG 26
导线最大压接面积，AWG
AWG 16
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Packing

Csomagolás
Box
VPE hosszúság
350 mm
VPE szélesség
138 mm
VPE magasság
32 mm

유형 테스트

Teszt: Jelölések tartóssága
  • Стандарт:
    IEC 60947-7-4, раздел 7.1.4/08.13
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, дата, часы
  • Оценивание:
    доступно
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    IEC 60999-1 szabvány, 9.4 / 11.99 szakasz, IEC 60999-1 szabvány, 9.5 / 11.99 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      sodrott 0,2 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,5 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    0,4 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      sodrott 0,5 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 0,5 mm²
  • Kiértékelés:
    átadva
Kihúzási vizsgálat
  • Standard:
    IEC 60999-1 szabvány, 9.4 / 11.99 szakasz, IEC 60999-1 szabvány, 9.5 / 11.99 szakasz
  • Követelmény:
    ≥10 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      sodrott 0,2 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,5 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥40 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
  • Kiértékelés:
    átadva

Note importante

IPC megfelelőség
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Megjegyzések
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Crimping shape "A" for wire end ferrules with PZ 6/5 crimping tool recommended.
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
