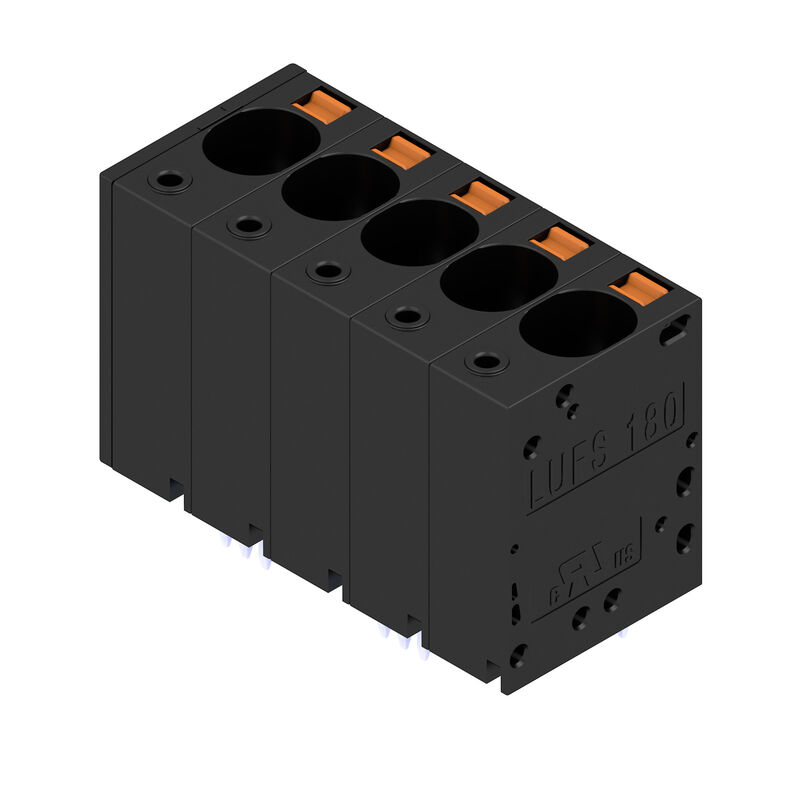

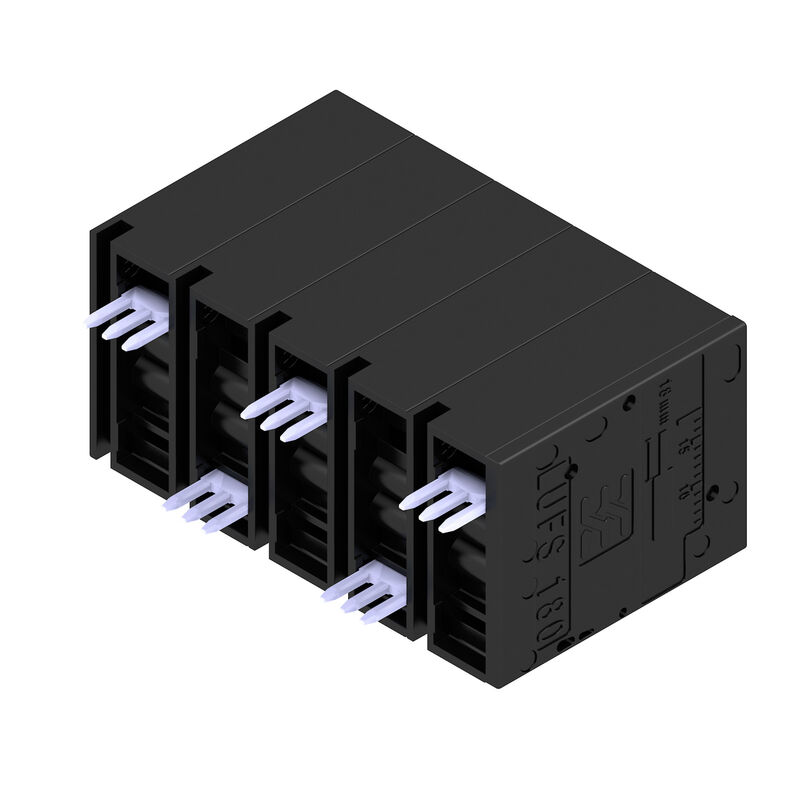

LUFS 10.00/05/180V 5.0SN BK BX
Kretskortsplint, 10.00 mm, Antal poler: 5, 180°, Lödstiftlängd (l): 5 mm, förtennad, svart, PUSH IN med manöverknapp, Anslutningsområde, max. : 16 mm², Box
Produkt-ID
2492140000
Egenskaper
| Utförande | Kretskortsplint, 10.00 mm, Antal poler: 5, 180°, Lödstiftlängd (l): 5 mm, förtennad, svart, PUSH IN med manöverknapp, Anslutningsområde, max. : 16 mm², Box |
| Art.nr. | 2492140000 |
| Typ | LUFS 10.00/05/180V 5.0SN BK BX |
| GTIN (EAN) | 4050118559873 |
| Förp. | 25 items |
| Produktparametrar |
IEC: 1000 V / 101 A / 0.5 - 16 mm² UL: 600 V / 57 A / AWG 18 - AWG 4 |
| Förpackning | Box |
| Djup | 24,7 mm |
| Byggdjup (tum) | 0,972 inch |
| Höjd | 36,3 mm |
| Bygghöjd (tum) | 1,429 inch |
| Höjd lägstbyggande | 31,3 mm |
| Bredd | 51,58 mm |
| Byggbredd (tum) | 2,031 inch |
| Nettovikt | 40,899 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilj | OMNIMATE Power – serie LU |
| Ledaranslutningsteknik | PUSH IN med manöverknapp |
| Montering på kretskortet | THT lödanslutning |
| Ledarutgångsriktning | 180° |
| Delning i mm (P) | 10 mm |
| Delning i tum (P) | 0,394 " |
| Antal poler | 5 |
| Polradstal | 1 |
| Uppgraderbar av kunden | Nej |
| Antal rader | 1 |
| Lödstiftlängd (l) | 5 mm |
| Dimensioner för lödstift |
d = 1,2 mm
oktagonal |
| Diameter bestyckningshål (D) | 1,6 mm |
| Tolerans diameter bestyckningshål (D) | + 0,1 mm |
| Antal lödstift per pol | 2 |
| Skruvmejselklinga | 0,8 x 4,0 |
| Avisoleringslängd | 18 mm |
| L1 i mm | 40 mm |
| L1 i tum | 1,575 " |
| Beröringsskydd enligt DIN VDE 0470 | IP 20 ansluten/ IP 10 ej ansluten |
| Beröringsskydd enligt DIN VDE 57 | fingersäker |
| Skyddsklass | IP20 |
| Isoleringsmaterial | Wemid (PA) |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Isoleringsmaterialgrupp | I |
| CTI (Comparative Tracking Index) | ≥ 600 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktgrundmaterial | E-Cu |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | förtennad |
| Skiktstruktur för lödanslutningen | 4...10 µm Sn matt |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −40 °C |
| Driftstemperatur, max | 120 °C |
| Anslutningsområde, min. | 0,5 mm² |
| Anslutningsområde, max. | 16 mm² |
| Ledardiameter, AWG, min. | AWG 18 |
| Ledardiameter, AWG, max | AWG 4 |
| entrådig, min. H05(07) V-U | 0,5 mm² |
| entrådig, max. H05(07) V-U | 16 mm² |
| Flertrådig, min. H07 V-R | 6 mm² |
| flertrådig, max. H07V-R | 16 mm² |
| fintrådig, min. H05(07) V-K | 0,5 mm² |
| fintrådig, max. H05(07) V-K | 16 mm² |
| med AEH med krage DIN 46 228/4, min. | 0,5 mm² |
| med ändhylsa med krage DIN 46 228/4, max. | 16 mm² |
| med ändhylsa, DIN 46228 pt 1, min. | 0,5 mm² |
| med ändhylsa enligt DIN 46 228/1, max. | 16 mm² |
| Passtift enligt EN 60999 a x b; ø | 5,4 mm x 5,1 mm; 5,3 mm |
| Anslutningsbar ledare |
|
| Referenstext |
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P) |
| testad enligt standard | IEC 60947-7-4 |
| Märkström, min. antal poler (Tu=20°C) | 101 A |
| Märkström, max. antal poler (Tu=20°C) | 76 A |
| Märkström, min. antal poler (Tu=40°C) | 76 A |
| Märkström, max. antal poler (Tu=40°C) | 76 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 1 000 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 1 000 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 1 000 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 6 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 8 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 8 kV |
| Märkspänning (användargrupp B / CSA) | 600 V |
| Märkspänning (användargrupp C / CSA) | 600 V |
| Märkspänning (användargrupp D / CSA) | 600 V |
| Märkström (användargrupp B / CSA) | 57 A |
| Märkström (användargrupp C / CSA) | 57 A |
| Märkström (användargrupp D / CSA) | 5 A |
| Ledardiameter AWG, min. | AWG 18 |
| Ledardiameter AWG, max. | AWG 4 |
| Institut (cURus) | CURUS |
| Certifikat nr (cURus) | E60693 |
| Märkspänning (användargrupp B / UL 1059) | 600 V |
| Märkspänning (användargrupp C / UL 1059) | 600 V |
| Märkspänning (användargrupp D / UL 1059) | 600 V |
| Märkspänning (användargrupp F / UL 1059) | 1 000 V |
| Märkström (användargrupp B / UL 1059) | 57 A |
| Märkström (användargrupp C / UL 1059) | 57 A |
| Märkström (användargrupp D / UL 1059) | 5 A |
| Märkström (användargrupp F / UL 1059) | 57 A |
| Ledardiameter AWG, min. | AWG 18 |
| Ledardiameter AWG, max. | AWG 4 |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Förpackning | Box |
| VPE-längd | 272 mm |
| VPE-bredd | 169 mm |
| VPE-höjd | 44 mm |
| Test: Hållfasthet för märkningar |
|
| Test: Klämbar area |
|
| Test beträffande ledare som skadats och lossnat oavsiktligt |
|
| Frånslagstest |
|
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Hänvisningstext |
• Ytterligare varianter vid förfrågan • Märkström relaterad till märkarea och min. antal poler. • AEH utan plastkrage enligt DIN 46228/1 • AEH med plastkrage enligt DIN 46228/4 • P på ritningen = raster • Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna. • Mätuttaget kan endast användas som potentialmätpunkt. • Enpunkts kretskortsplint kan användas för spänningar upp till 1500 V (DC) och 1000 V (AC). Den tillämpliga apparatstandarden och de erforderliga utrymnings- och krypningsavstånden bör iakttas i applikationen • Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_90578) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2492140000) |
| Meddelande om produktändring |
[20210909 Color Change of Actuator to LLF(S) and LUF(S) Family](https://mdcop.weidmueller.com/mediadelivery/asset/900_236822)
[20210909 LLF(S) und LUF(S) Familie - Farbänderung des Betätigungselementes](https://mdcop.weidmueller.com/mediadelivery/asset/900_236823) |
| Användardokumentation |
[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78412)
[Assembly_instruction_Montageanleitung_LLFS_LUFS_EN_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_268134) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
