Egenskaper

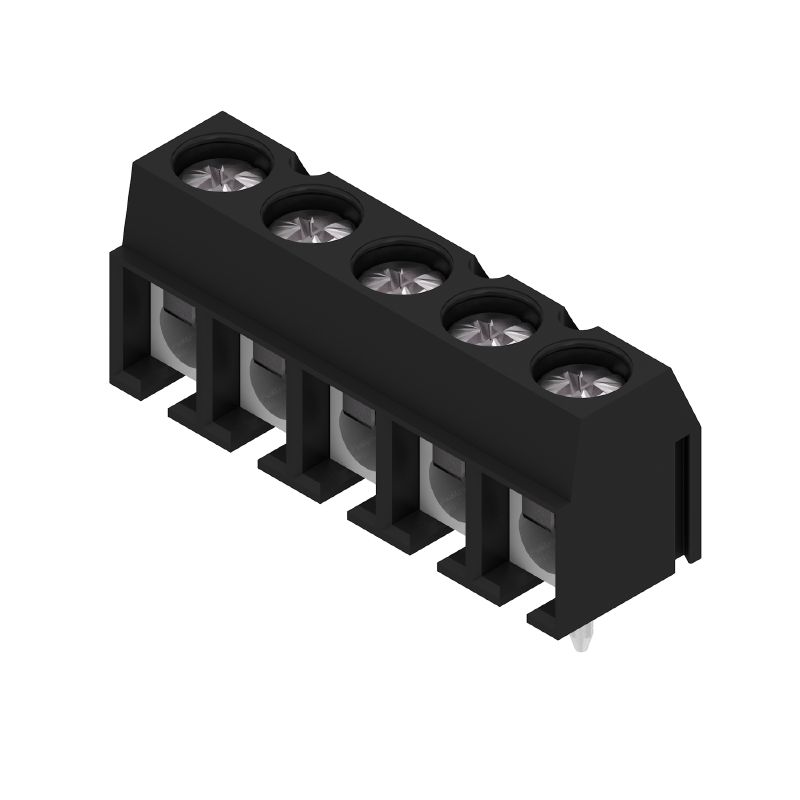

| Utförande | Kretskortsplint, 5.00 mm, Antal poler: 5, 90u00b0, Lödstiftlängd (l): 3.5 mm, förtennad, Anslutningsområde, max. : 2.5 mm², Box |
| Art.nr. | 2681790000 |
| Typ | PM 5.00/05/90 3.5SN BK BX |
| GTIN (EAN) | 4050118697230 |
| Förp. | 100 items |
| Produktparametrar |
IEC: 600 V / 24 A / 0.13 - 2.5 mm² UL: 300 V / 15 A / AWG 26 - AWG 14 |
| Förpackning | Box |
| Djup | 8 mm |
| Byggdjup (tum) | 0,315 inch |
| Höjd | 13,5 mm |
| Bygghöjd (tum) | 0,531 inch |
| Höjd lägstbyggande | 10 mm |
| Nettovikt | 4,154 g |
| Varaktig driftstemperatur, max. | 120 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c2abd024-c370-41bc-90fc-5ba34b090103 |
| Produktfamilj | OMNIMATE Signal – serie PM |
| Montering på kretskortet | THT lödanslutning |
| Ledarutgångsriktning | 90u00b0 |
| Delning i mm (P) | 5 mm |
| Delning i tum (P) | 0,197 " |
| Antal poler | 5 |
| Polradstal | 1 |
| Uppgraderbar av kunden | Ja |
| maximalt radmonterbara poler per rad | 24 |
| Lödstiftlängd (l) | 3,5 mm |
| Dimensioner för lödstift |
0,75 x 0,9 mm
0,8 x 1,0 mm |
| Diameter bestyckningshål (D) | 1,3 mm |
| Tolerans diameter bestyckningshål (D) | + 0,1 mm |
| Antal lödstift per pol | 1 |
| Skruvmejselklinga | 0,6 x 3,5 |
| Skruvmejselklinga Norm | DIN 5264 |
| Åtdragningsmoment, min. | 0,4 Nm |
| Åtdragningsmoment, max. | 0,5 Nm |
| Klämskruv | M 2,5 |
| Beröringsskydd enligt DIN VDE 0470 | IP 20, över kretskortet; med ledare ansluten |
| Beröringsskydd enligt DIN VDE 57 | fingersäker |
| Isoleringsmaterialgrupp | I |
| CTI (Comparative Tracking Index) | ≥ 600 |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | förtennad |
| Typ av förtenning | matt |
| Skiktstruktur för lödanslutningen | 1.5...3.5 µm Ni / 4...6 µm Sn matt |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 120 °C |
| Anslutningsområde, min. | 0,13 mm² |
| Anslutningsområde, max. | 2,5 mm² |
| entrådig, min. H05(07) V-U | 0,13 mm² |
| entrådig, max. H05(07) V-U | 2,5 mm² |
| fintrådig, min. H05(07) V-K | 0,13 mm² |
| fintrådig, max. H05(07) V-K | 2,5 mm² |
| med AEH med krage DIN 46 228/4, min. | 0,25 mm² |
| med ändhylsa med krage DIN 46 228/4, max. | 1,5 mm² |
| med ändhylsa, DIN 46228 pt 1, min. | 0,25 mm² |
| med ändhylsa enligt DIN 46 228/1, max. | 1,5 mm² |
| Anslutningsbar ledare |
|
| Referenstext |
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P) |
| testad enligt standard |
IEC 60664-1
IEC 61984 |
| Märkström, min. antal poler (Tu=20°C) | 24 A |
| Märkström, max. antal poler (Tu=20°C) | 24 A |
| Märkström, min. antal poler (Tu=40°C) | 24 A |
| Märkström, max. antal poler (Tu=40°C) | 24 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 600 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 250 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 250 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 4 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 4 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 4 kV |
| Korttidströmhållfasthet | 3 x 1s mit 120 A |
| Märkspänning (användargrupp B / CSA) | 300 V |
| Märkspänning (användargrupp D / CSA) | 300 V |
| Märkström (användargrupp B / CSA) | 15 A |
| Märkström (användargrupp D / CSA) | 10 A |
| Ledardiameter AWG, min. | AWG 26 |
| Ledardiameter AWG, max. | AWG 14 |
| Märkspänning (användargrupp B / UL 1059) | 300 V |
| Märkspänning (användargrupp D / UL 1059) | 300 V |
| Märkström (användargrupp B / UL 1059) | 15 A |
| Märkström (användargrupp D / UL 1059) | 10 A |
| Ledardiameter AWG, min. | AWG 26 |
| Ledardiameter AWG, max. | AWG 14 |
| Förpackning | Box |
| VPE-längd | 152 mm |
| VPE-bredd | 92 mm |
| VPE-höjd | 53 mm |
| Test: Hållfasthet för märkningar |
|
| Test: Klämbar area |
|
| Test beträffande ledare som skadats och lossnat oavsiktligt |
|
| Frånslagstest |
|
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Hänvisningstext |
• Märkström relaterad till märkarea och min. antal poler. • AEH utan plastkrage enligt DIN 46228/1 • AEH med plastkrage enligt DIN 46228/4 • De data som ges under CSA avser ett cUL-godkännande - E60693 • P på ritningen = raster • Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna. • Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304912) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2681790000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| ROHS | Uppfyllelse |
