RCI42424FG
RIDERSERIES FG, Relä med tvångsstyrda kontakter, Antal kontakter: 2, CO-kontakter med tvångsstyrning (EN 61810-3 typ B) AgCuNi, Märkstyrspänning: 24 V DC, Varaktig ström: 6 A, Stickanslutning, Testknapp finns: Nej
Egenskaper
| Utförande | RIDERSERIES FG, Relä med tvångsstyrda kontakter, Antal kontakter: 2, CO-kontakter med tvångsstyrning (EN 61810-3 typ B) AgCuNi, Märkstyrspänning: 24 V DC, Varaktig ström: 6 A, Stickanslutning, Testknapp finns: Nej |
| Art.nr. | 1218380000 |
| Typ | RCI42424FG |
| GTIN (EAN) | 4050118001891 |
| Förp. | 12 items |
| Djup | 25,6 mm |
| Byggdjup (tum) | 1,008 inch |
| Höjd | 30,2 mm |
| Bygghöjd (tum) | 1,189 inch |
| Bredd | 12,7 mm |
| Byggbredd (tum) | 0,5 inch |
| Nettovikt | 17,97 g |
| Lagertemperatur | -40 °C...85 °C |
| Drifttemperatur | -40 °C...70 °C |
| Fuktighet | 40 °C/95 % rel. fuktighet, ingen kondens |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |

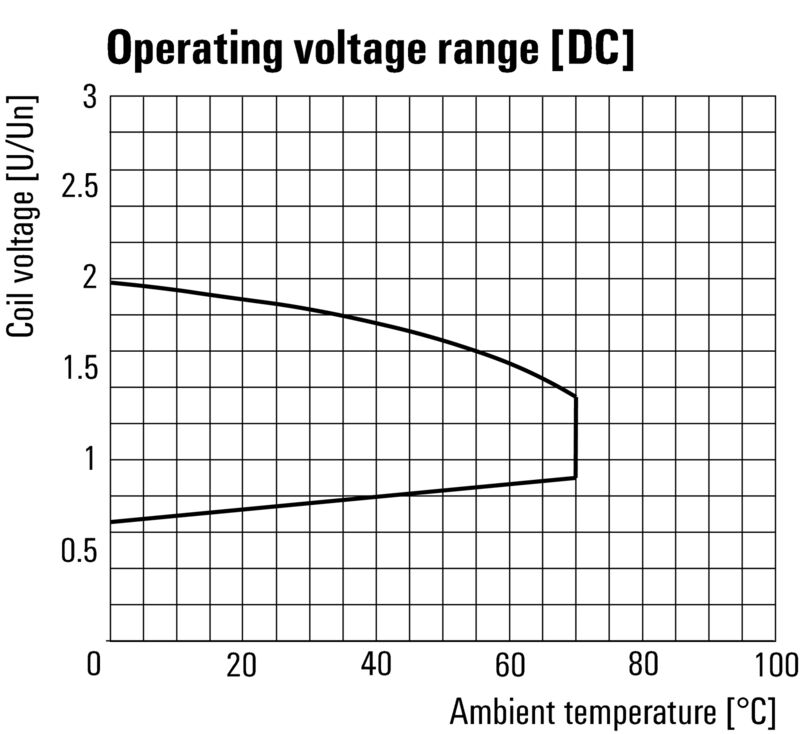

| Märkstyrspänning | 24 V DC |
| Märkström DC | 29,2 mA |
| Märkeffekt | 700 mW |
| Spolmotstånd | 720 Ω ± 10 % |
| Statusindikering | Nej |
| Märkkopplingsspänning | 250 V AC |
| Normalspänning | 6 A |
| max. Kopplingsfrekvens vid märklast | 0,1 Hz |
| min. Bryteffekt |
1 mA @ 24 V
10 mA @ 10 V 100 mA @ 5 V |
| Inkopplingsströmmen | 15 A / 20 ms |
| AC-brytförmåga (ohmsk), max. | 1500 VA |
| DC-brytförmåga (ohmsk), max. | 144 W @ 24 V |
| Inkopplingsfördröjning | ≤ 12 ms |
| Frånslagsfördröjning | ≤ 6 ms |
| Kontakttyp | 2 CO-kontakter med tvångsstyrning (EN 61810-3 typ B) (AgCuNi) |
| Mekanisk livslängd | > 50 x 106 kopplingar |
| Testknapp finns | Nej |
| Mekanisk indikator för brytarläge | Nej |
| Färgkod | transparent |
| Märkspänning | 250 |
| Nedsmutsningsgrad | 2 |
| Överspänningskategori | III |
| Kryp- och luftsträcka styrsida - belastningssida | ≥ 10 mm |
| Spänningstålighet styrsida - lastsida | 5 kVeff / 1min |
| Spänningstålighet för intilliggande kontakter | 4 kVeff /1 min |
| Spänningstålighet för öppna kontakter | 1,5 kVeff /1 min. |
| Skyddsklass | IP20 |
| Normer | DIN EN 50205 |
| Ledaranslutningsteknik | Stickanslutning |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49169) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1218380000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1218380000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| ROHS | Uppfyllelse |
Tillbehör
-
-
-
Produkt-ID:8783930000VPE:10 items
RIDERSERIES FG, Reläsockel, Antal kontakter: 2, Växlandekontakt, Fjäderanslutning
-
Produkt-ID:8690830000VPE:10 items
RIDERSERIES FG, Reläsockel, Antal kontakter: 2, Växlandekontakt, Skruvanslutning
-
Produkt-ID:8713720000VPE:10 items
RIDERSERIES FG, LED-modul med frihjulsdiod, Märkstyrspänning: 6…24 V DC, Stickanslutning
Motdelar
-
Produkt-ID:8690830000VPE:10 items
RIDERSERIES FG, Reläsockel, Antal kontakter: 2, Växlandekontakt, Skruvanslutning
-
Produkt-ID:8783930000VPE:10 items
RIDERSERIES FG, Reläsockel, Antal kontakter: 2, Växlandekontakt, Fjäderanslutning
Separat del till
-
Produkt-ID:1218410000VPE:10 items
RIDERSERIES FG, Reläkopplare med tvångsstyrda kontakter, Antal kontakter: 2, CO-kontakter med tvångsstyrning (EN 61810-3 typ B) AgCuNi, Märkstyrspänning: 24 V DC ±10 %, Varaktig ström: 6 A, Skruvanslutning, Testknapp finns: Nej
-
Produkt-ID:1218390000VPE:10 items
RIDERSERIES FG, Reläkopplare med tvångsstyrda kontakter, Antal kontakter: 2, CO-kontakter med tvångsstyrning (EN 61810-3 typ B) AgCuNi, Märkstyrspänning: 24 V DC ±10 %, Varaktig ström: 6 A, Fjäderanslutning, Testknapp finns: Nej
