Egenskaper

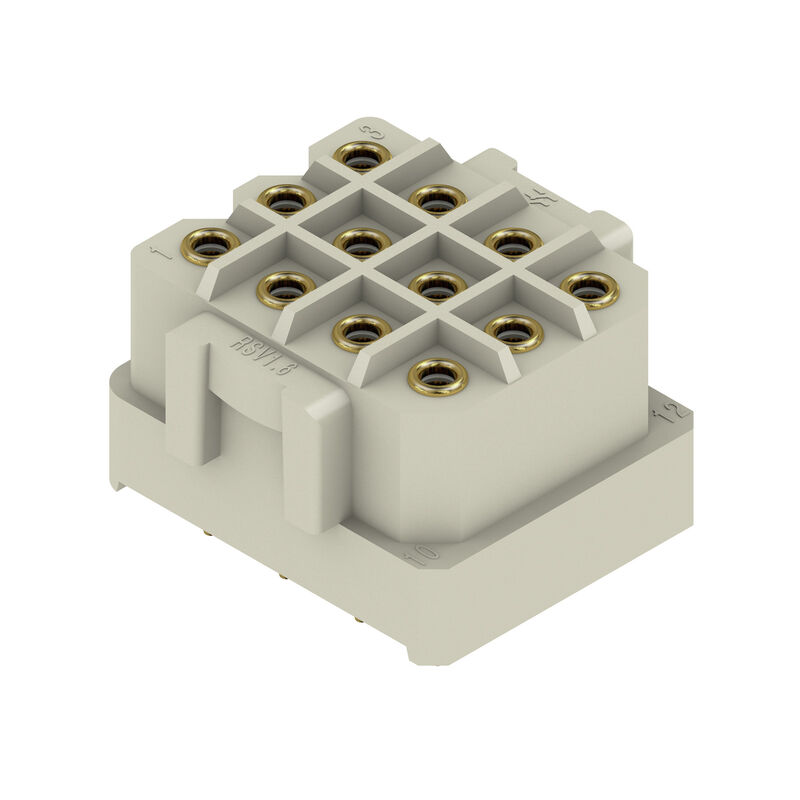

| Utförande | Kretskortsstickanslutning, Hylslist, stängd på sidan, THT lödanslutning, 5.00 mm, Antal poler: 12, 180°, Lödstiftlängd (l): 3.2 mm, förgylld, kiselgrå, Box |
| Art.nr. | 1443200000 |
| Typ | RSV1,6 LB12 GR 3,2 AU |
| GTIN (EAN) | 4008190022587 |
| Förp. | 25 items |
| Produktparametrar |
IEC: 500 V / 14 A UL: 300 V / 10 A |
| Förpackning | Box |
| Djup | 22,6 mm |
| Byggdjup (tum) | 0,89 inch |
| Höjd | 14,3 mm |
| Bygghöjd (tum) | 0,563 inch |
| Höjd lägstbyggande | 14,3 mm |
| Bredd | 23,8 mm |
| Byggbredd (tum) | 0,937 inch |
| Nettovikt | 9,44 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 68d3d3f5-e017-411e-997f-7ad2b75c9062 |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| Produktfamilj | OMNIMATE Signal – serie RSV |
| Anslutningstyp | Kretskortanslutning |
| Montering på kretskortet | THT lödanslutning |
| Delning i mm (P) | 5 mm |
| Delning i tum (P) | 0,197 " |
| Anslutningsvinkel | 180° |
| Antal poler | 12 |
| Antal lödstift per pol | 1 |
| Lödstiftlängd (l) | 3,2 mm |
| Dimensioner för lödstift | d = 0,97 mm |
| Diameter bestyckningshål (D) | 1,3 mm |
| Tolerans diameter bestyckningshål (D) | + 0,1 mm |
| L1 i mm | 15 mm |
| L1 i tum | 0,591 " |
| Antal rader | 3 |
| Polradstal | 3 |
| Beröringsskydd enligt DIN VDE 57 | fingersäker |
| Beröringsskydd enligt DIN VDE 0470 | IP 20 |
| Koderbar | Ja |
| Max. instickskraft/pol | 9 N |
| Max. dragkraft/pol | 18 N |
| Isoleringsmaterial | PA 66/6 |
| Färgkod | kiselgrå |
| Färgtabell (jämförbar) | RAL 7032 |
| Isoleringsmaterialgrupp | I |
| CTI (Comparative Tracking Index) | ≥ 600 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | förgylld |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 100 °C |
| Temperaturområde Montage, min. | −25 °C |
| Temperaturområde Montage, max. | 100 °C |
| testad enligt standard |
IEC 60664-1
IEC 61984 |
| Märkström, min. antal poler (Tu=20°C) | 14 A |
| Märkström, max. antal poler (Tu=20°C) | 10 A |
| Märkström, min. antal poler (Tu=40°C) | 12 A |
| Märkström, max. antal poler (Tu=40°C) | 8,5 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 500 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 320 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 250 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 2,5 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 2,5 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 4 kV |
| Korttidströmhållfasthet | 3 x 1s mit 120 A |
| Institut (CSA) | CSA |
| Certifikat nr. (CSA) | 53975-13 |
| Märkspänning (användargrupp C / CSA) | 300 V |
| Märkström (användargrupp C / CSA) | 13 A |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Institut (UR) | UR |
| Certifikat nr. (UR) | E92202 |
| Märkspänning (användargrupp C / UL 1059) | 300 V |
| Märkström (användargrupp C / UL 1059) | 10 A |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Förpackning | Box |
| VPE-längd | 169 mm |
| VPE-bredd | 96 mm |
| VPE-höjd | 42 mm |
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
