Egenskaper
| Utförande | Huvversion Ex, M12, 30 V, A-kodad, LED: Nej, Initiator ljusdiod: Nej, Anslutningstyp: PNP |
| Art.nr. | 2943800000 |
| Typ | SAI-04D-VPHP-5A-M12O-OL2-EX |
| GTIN (EAN) | 4099986729971 |
| Förp. | 1 items |

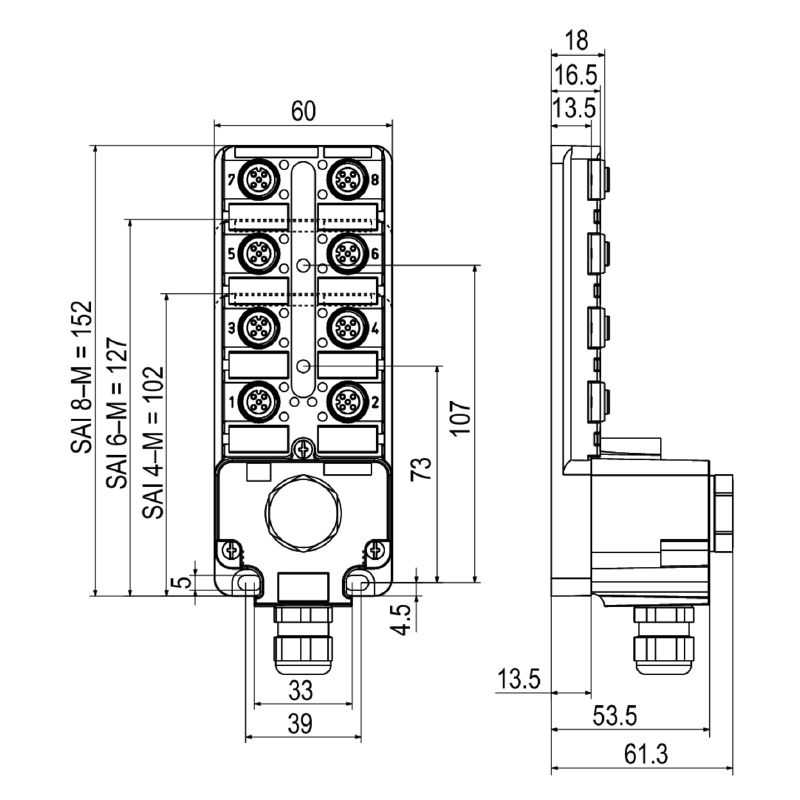

| Djup | 60 mm |
| Byggdjup (tum) | 2,362 inch |
| Höjd | 61,3 mm |
| Bygghöjd (tum) | 2,413 inch |
| Längd | 102 mm |
| Bygglängd (tum) | 4,016 inch |
| Nettovikt | 250 g |
| Drifttemperatur | -40 - 60°C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Ledaranslutningsteknik | PUSH IN |
| Förskruvningar | M 20 |
| Anslutningsområde, min. | 0,14 mm² |
| Anslutningsområde, max. | 1,5 mm² |
| Fördelarutgång | Huvversion Ex |
| Märkspänning, min. | 0 V |
| Märkspänning, max. | 30 V |
| Max. strömbelastbarhet per spår | 0,8 A |
| Summaström | 0.8 A |
| Ström per signal | 0,8 A |
| Anslutningsstationens kodning | A-kodad |
| Skyddsklass |
IP66
IP67 |
| Överspänningskategori | III |
| Antal poler | 5 |
| Antal kontakthylsor | 4 |
| Anslutningsgänga | M12 |
| Nedsmutsningsgrad | 3 |
| Brandegenskaper | V-0 |
| Stickcykler | ≤ 50 |
| LED | Nej |
| Initiator ljusdiod | Nej |
| Material i O-ring | FKM |
| Kapslingsmaterial |
Pocan (basmodul)
Pressgjuten zink (kapslingsöverdel) |
| Kapslingsfärg | svart (liknande RAL 9005) |
| Huvtätningsmaterial | Skummad polyuretan |
| Skruvhylsa | CuZn, förnicklad |
| Kontaktmaterial | CuZn |
| Kontaktyta | förgylld |
| Kontakthållarmaterial | PBT (UL 94 V0) |
| Kabelförskruvning, material | Metall |
| Produktinformation |
Ingår i leveransen: • 2 x Skyddskåpa M12 • 1 x kabelförskruvning M20 x 1,5 • 1 × tätningskontakt M20 x 1,5 • 1 x MultiCard ESG 9/17 K apparatmärkning |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_315581)
[ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_315582) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_315583) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317381) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2943800000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002585 |
| ETIM 7.0 | EC003558 |
| ETIM 8.0 | EC003558 |
| ETIM 9.0 | EC003558 |
| ECLASS 9.0 | 27-44-01-08 |
| ECLASS 9.1 | 27-44-01-08 |
| ECLASS 10.0 | 27-44-01-11 |
| ECLASS 11.0 | 27-44-01-11 |
| ECLASS 12.0 | 27-44-01-11 |
| ECLASS 13.0 | 27-44-01-11 |
| ECLASS 14.0 | 27-44-01-11 |
| Godkännanden |    |
