SAIBGI-M-5L-5.8/13.5-M12
SAIBGI-M-5L-5.8/13.5-M12

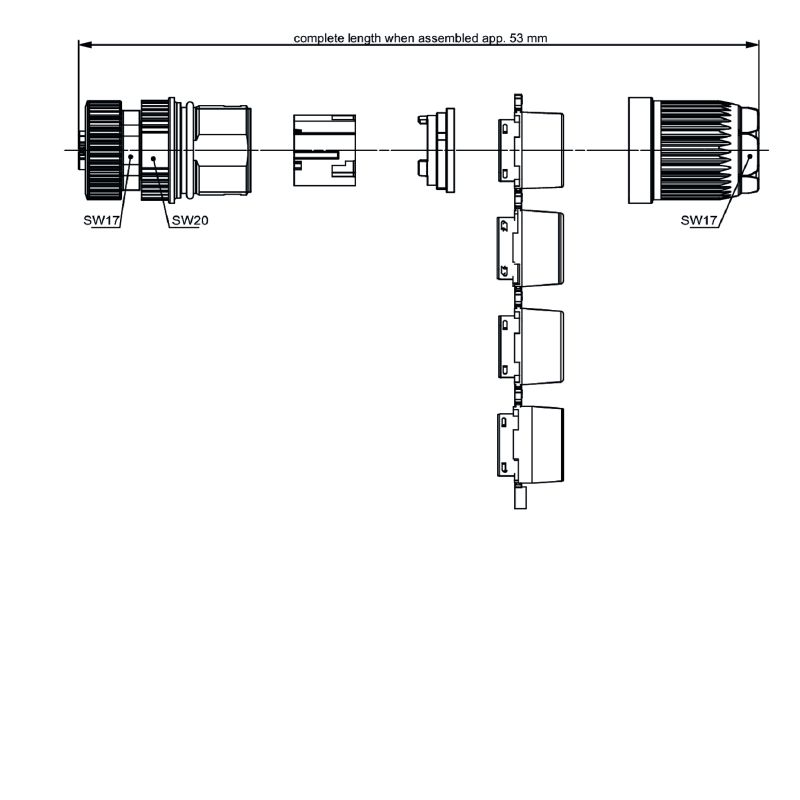

Rozměrový výkres

SAIBGI-M-5L-5.8/13.5-M12

Konektor připojitelný v terénu, M12 konektor samice

ID výrobku 2530760000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 1
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické údaje – upravitelné zásuvné konektory Obecné informace Standardy Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E307231

Všeobecné objednací údaje

Verze
Konektor připojitelný v terénu, M12 konektor samice
Číslo objednávky
2530760000
Typ
SAIBGI-M-5L-5.8/13.5-M12
GTIN (EAN)
4050118540581
Množství
1 ks

Rozměry a hmotnosti

Průměr
24,5 mm
Čistá hmotnost
49 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Technické údaje – upravitelné zásuvné konektory

Cable diameter, max.
13,5 mm
Codierung
L-coded
Contact surface
Au (zlato)
Diamètre de câble, min.
5,8 mm
Druh kontaktu
Konektor samice
Jmenovitý proud
12 A
LED
Ne
Material capotas
Tlakově litý zinek
Materiál kroužku se závitem
Tlakově litý zinek
Nominal voltage
63 V
Number of poles
5
Plugging cycles
500
Připojení stínění
Ja
Rozsah teplot krytu
-40 … +85 ° C
Sezione di collegamento cavo, max.
1,5 mm²
Skyddsklass
IP67
přišroubované
Type of connection
Připojení s odstraněním izolace (IDC)
Závažnost znečištění
3
Érintkező anyaga
Cu
Номинальный ток
12 A
전선 굵기, 최소
0,75 mm²

Obecné informace

Počet pólů
5
Připojení 1
M12
Připojení 2
IDC
Hlavní materiál krytu
Tlakově litý zinek
Připojovací závit
M12 konektor samice
Materiál kontaktu
Cu
Povrch kontaktu
Au (zlato)
Průřez připojení vodičů, jemně stáčené, min.
0,75 mm²
Průřez připojení vodičů, jemně stáčené, max.
1,5 mm²
Stupeň krytí
IP67
přišroubované
Cykly zapojování
500

Standardy

Protipožární bezpečnost pro železniční vozidla
DIN EN 45545-2
Standardní konektor
IEC 61076-2-111

Klasifikace

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
