SAIE-M12B-5-0.2V-HW-M16

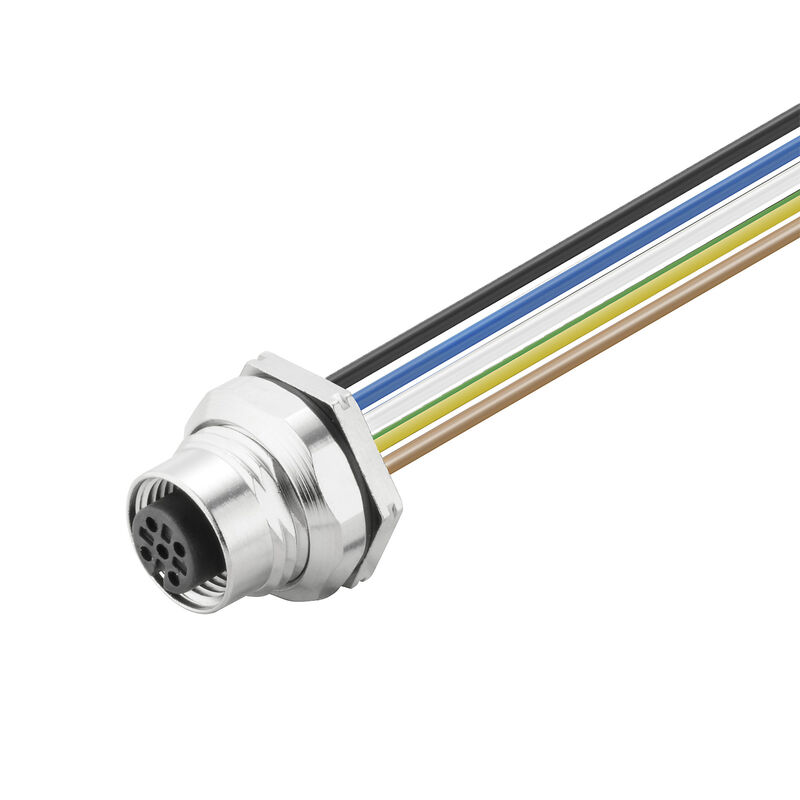

Produktillustration
SAIE-M12B-5-0.2V-HW-M16

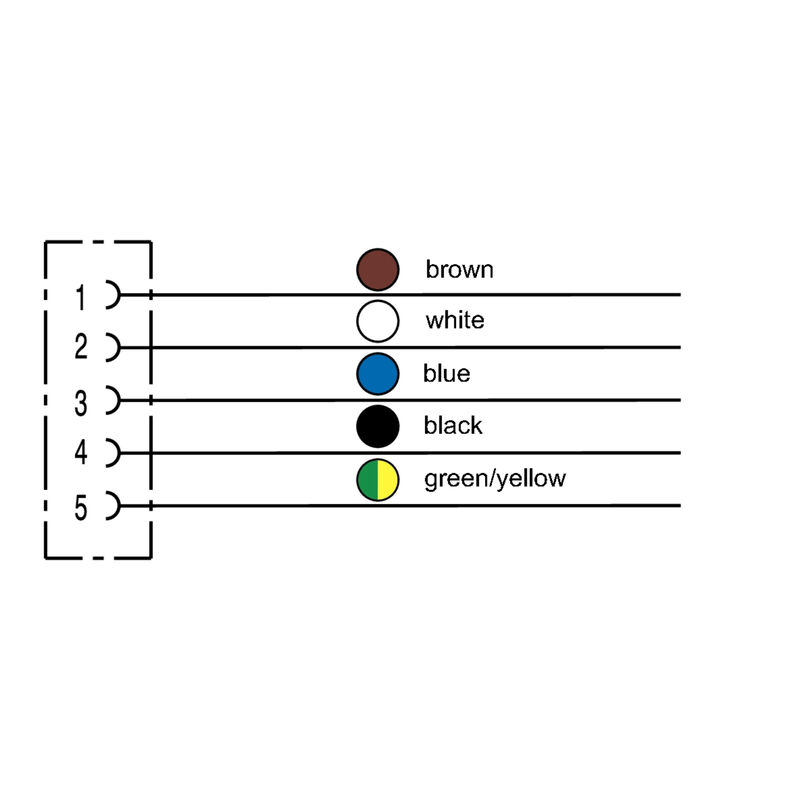

Kopplingsbild
SAIE-M12B-5-0.2V-HW-M16

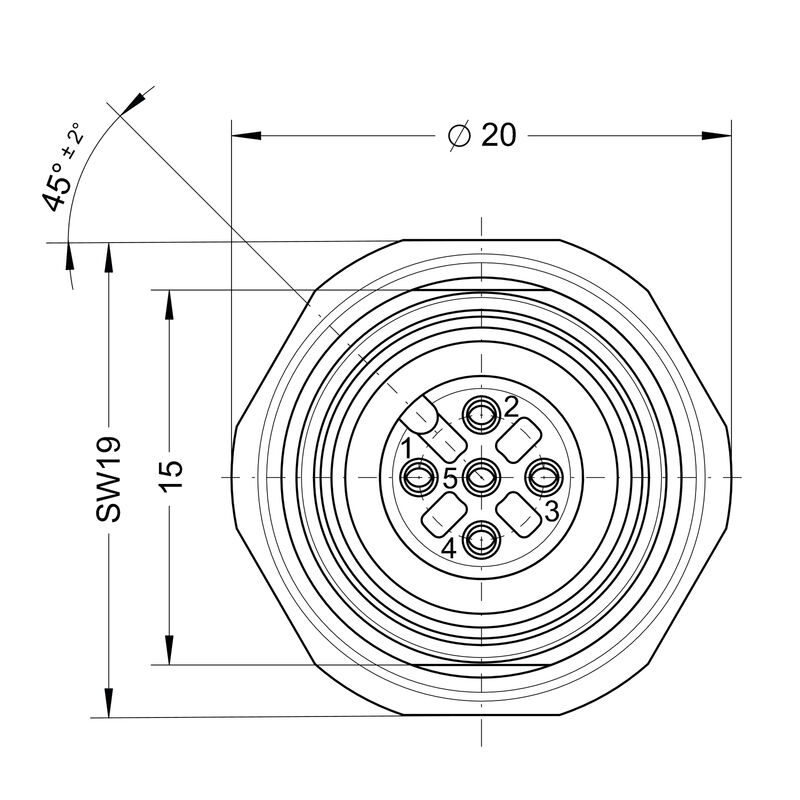

Polschema
Socket
SAIE-M12B-5-0.2V-HW-M16

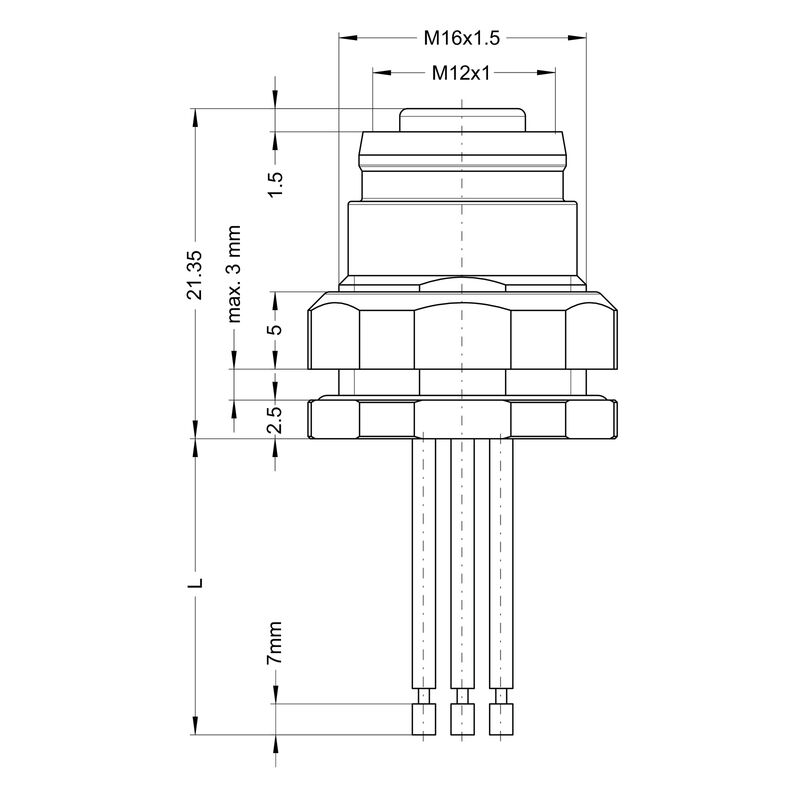

Profilritning
SAIE-M12B-5-0.2V-HW-M16
Profilritning
SAIE-M12B-5-0.2V-HW-M16

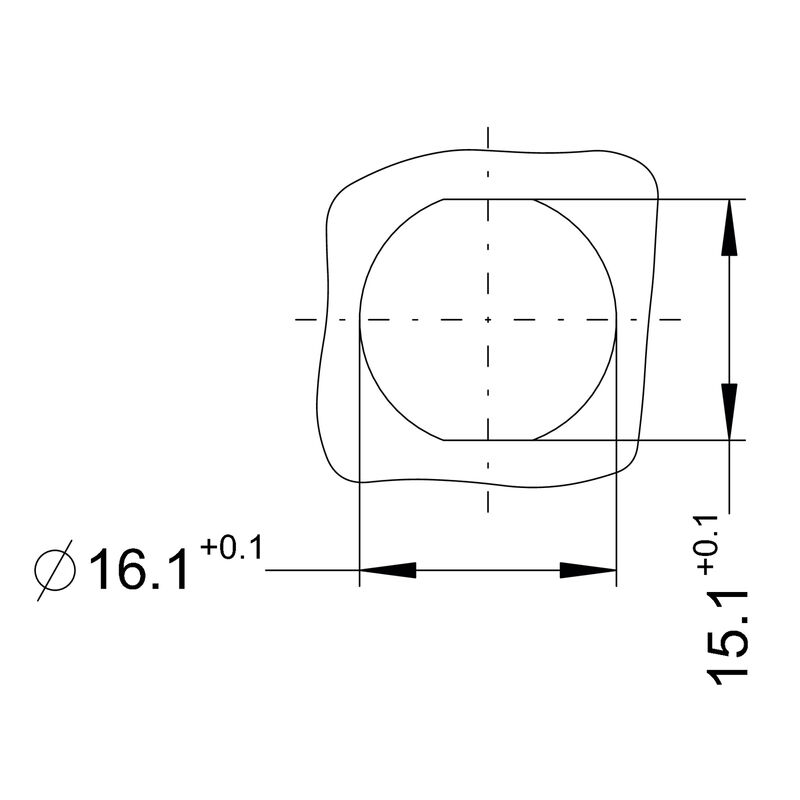

Detaljerad ritning

SAIE-M12B-5-0.2V-HW-M16

Chassie kontakt, M12, Hylsa, rak, Monteringsgänga: M 16 x 1,5, Antal poler: 5, Tråd-/kabellängd: 0.2 m, Montering på bakre vägg

Produkt-ID 2036550000
Ladda ner datablad
Använda produkter 7
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kabel Tekniska data för konfektionerbara kontaktdon Normer Allmänna data Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Chassie kontakt, M12, Hylsa, rak, Monteringsgänga: M 16 x 1,5, Antal poler: 5, Tråd-/kabellängd: 0.2 m, Montering på bakre vägg
Art.nr.
2036550000
Typ
SAIE-M12B-5-0.2V-HW-M16
GTIN (EAN)
4050118408300
Förp.
1 items

Mått och vikter

Nettovikt
20 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Tekniska data för kabel

Antal poler
5
Färkodning
brun
vit
blå
svart
grå
grön/gul
Ledararea
0,75 mm²
Tråd-/kabellängd
0,2 m

Tekniska data för konfektionerbara kontaktdon

Antal poler
5
Kapslingsmaterial
Zinkpressgjutning
Kodering
A-kodad
Kontaktyta
förgylld
Märkström
4 A
Nedsmutsningsgrad
3
Nominell spänning
60 V
Skyddsklass
IP67
i åtdraget tillstånd
Temperaturområde kapsling
-30…+90 °C

Normer

Kontaktdon Norm
IEC 61076-2-101

Allmänna data

Anslutning 1
M12
Anslutning 2
Flying wires
Anslutningsgänga
M12
Antal poler
5
Kapslingsmaterial
Zinkpressgjutning
Kodering
A-kodad
Kontaktyta
förgylld
Ledararea
0,75 mm²
Ledarytterdiameter
-
Montagemoment
  • max.:
    2 Nm
Monteringsgänga
M 16 x 1,5
Monteringstyp
Montering på bakre vägg
Märkström
4 A
Nedsmutsningsgrad
3
Nominell spänning
60 V
Nyckelbredd
19 mm
Område, montagemoment
2 Nm
Skyddsklass
IP67
i åtdraget tillstånd
Temperaturområde kapsling
-30…+90 °C
Tråd-/kabellängd
0,2 m
Åtdragningsmoment
1 Nm

Klassificeringar

ETIM 8.0
EC003570
ETIM 9.0
EC003570
ETIM 10.0
EC003570
ECLASS 14.0
27-44-01-03
ECLASS 15.0
27-44-01-03
