SAIL-M12BG-8S5.0U
SAIL-M12BG-8S5.0U
SAIL-M12BG-8S5.0U
Rysunek wymiarowy
Straight socket
SAIL-M12BG-8S5.0U
Schemat biegunów
M12 = A-coded
SAIL-M12BG-8S5.0U
Schemat połączeń
SAIL-M12BG-8S5.0U
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-8S5.0U

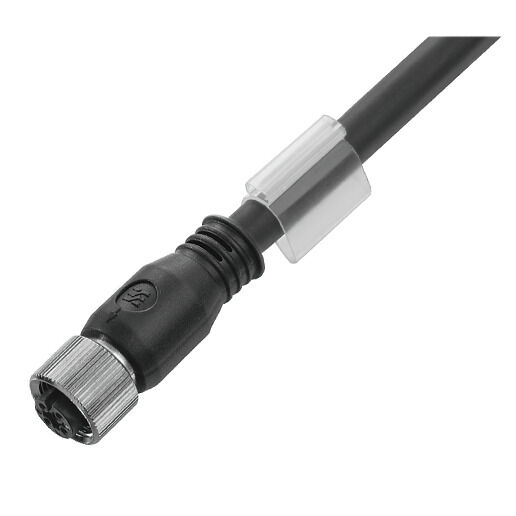

Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 8, 5 m, złącze żeńskie, proste, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 1890520500
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 6 Produkty pokrewne 13
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla Dane ogólne techniczne Właściwości elektryczne Standardy ogólne Normy wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E307231

Ogólne dane zamówieniowe

Wersja
Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 8, 5 m, złącze żeńskie, proste, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Nr zam.
1890520500
Typ
SAIL-M12BG-8S5.0U
GTIN (EAN)
4032248531899
Ilość
1  szt.

Wymiary i masa

Masa netto
281,6  g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Specyfikacje techniczne kabla

Cykle gięcia
1 mln
Długość kabla
5  m
Ekranowane
Tak
Halogenki
Nie
izolacja
PP
Kodowanie kolorami
niebieski
czerwony
biały
brązowy
zielony
żółty
szary
różowy
kolor płaszcza
czarny
Konfigurowalna długość kabla
Nie
Liczba biegunów
8
Materiał płaszcza
PUR
Odporne na ściegi spawalnicze
Nie
Odporność na iskry spawalnicze
Nie
promień zgięcia min., ruchomy
12 x średnica kabla
promień zgięcia, min., ułożony na stałe
5 x średnica kabla
Przekrój żyły
0,25  mm²
Przydatność do łańcucha ciągowego
Tak
Przyspieszenie
5  m/s²
Prędkość
100  m/s
Sieciowane radiacyjnie
Nie
Wytrzymałość na skręcanie
360  °/m
Zakres temperatur, stały
-40...80 °C
Zakres temperatur, zmienny, min. / maks.
-25...80 °C
Zewnętrzna okładzina zgodnie z UL AWM style
20549 (80 °C / 300 V)
Średnica zewnętrzna
6.3 mm ± 0.2 mm

Dane ogólne techniczne

Cykle wpinania
≥ 100
kodowanie
Kodowanie A
LED
Nie
Materiał pierścienia gwintowanego
mosiądz, niklowany
Moment dokręcający
M12: 0,8 - 1,2 Nm
Napięcie znamionowe
30  V
Opór izolacji
108 Ω
Podstawowy materiał obudowy
PUR
Powierzchnia styku
pozłacany
rozmiar klucza
13  mm
Stopień ochrony
IP67
po wkręceniu
IP65
IP66
Stopień zanieczyszczenia
3
Wykonanie
złącze żeńskie, proste
Zakres temperatury obudowy
-40 - +85 °C
zmostkowany
Nie
Znamionowe natężenie prądu
2  A
Ścieżka połączenia
M12

Właściwości elektryczne

Napięcie znamionowe
30  V
Opór izolacji
108 Ω

Standardy ogólne

Norma dot. łączników wtykowych
IEC 61076-2-101
Nr certyfikatu (cULus)
E307231

Normy

Norma dot. łączników wtykowych
IEC 61076-2-101

wtyki lewe

Wtyk po lewej
M12, Kodowanie A, IP67, styk żeński, prosty, Tworzywo sztuczne, Ekranowane

wtyki prawe

Wtyk po prawej
Wolny koniec przewodu

Klasyfikacje

ETIM 6.0
EC001855
ETIM 7.0
EC001855
ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 9.0
27-06-03-11
ECLASS 9.1
27-06-03-11
ECLASS 10.0
27-06-03-11
ECLASS 11.0
27-06-03-11
ECLASS 12.0
27-06-03-11
ECLASS 13.0
27-06-03-11
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
